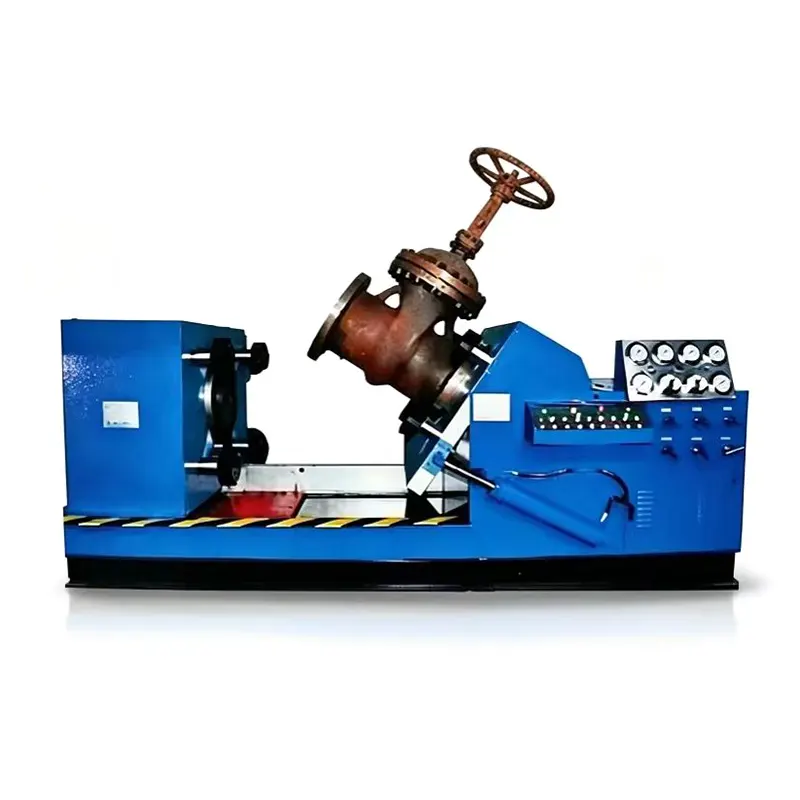

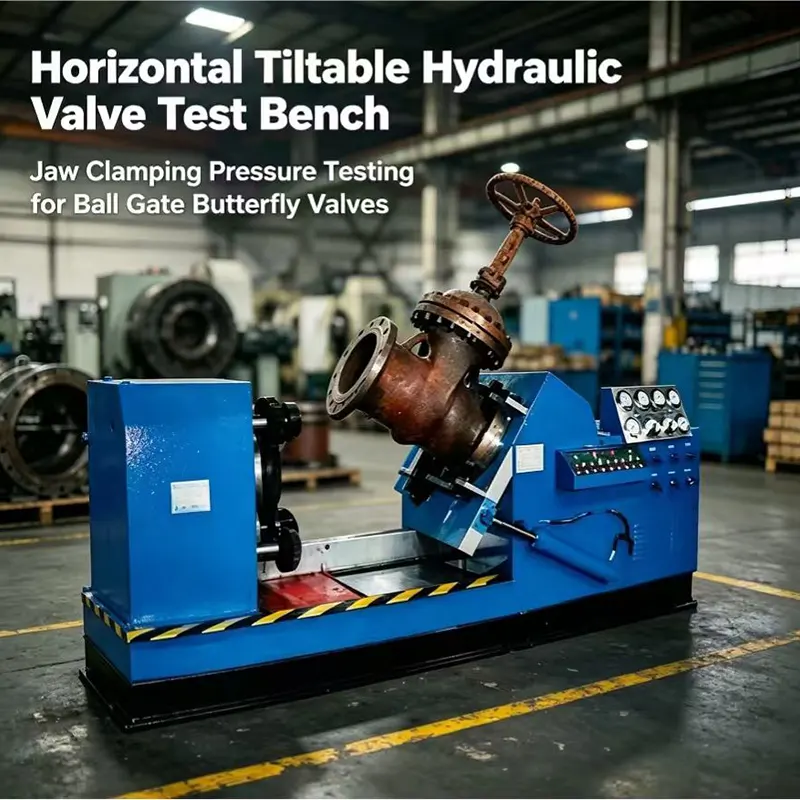

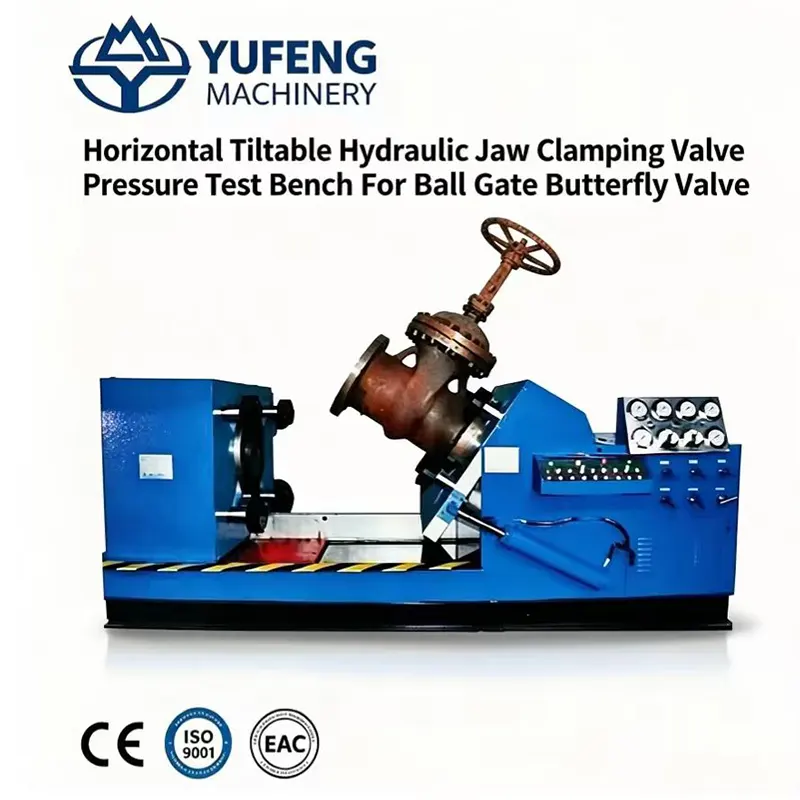

منضدة اختبار ضغط صمام التثبيت الفكي القابل للإمالة الأفقية

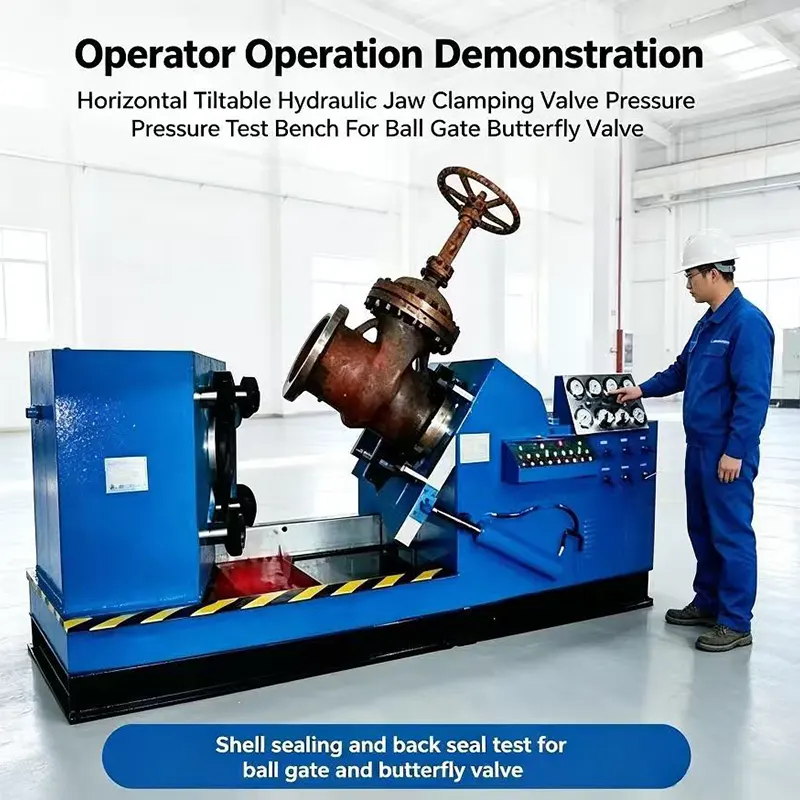

إن منضدة اختبار ضغط صمام التثبيت الفكي الأفقي القابل للإمالة تعتمد وضع تثبيت الحافة المطوقة بالفك الهيدروليكي. تعمل قوة التثبيت فقط على شفة الصمام دون تطبيق ضغط خارجي إضافي على الهيكل الداخلي لجسم الصمام، والذي يتوافق تمامًا مع متطلبات الفحص المحددة في معايير GB/T13927-2022 وAPI 598. يمكنها إجراء اختبار قوة الغلاف، واختبار إحكام المقعد واختبار الختم العلوي لغطاء المحرك لجميع أنواع الصمامات المتصلة بالشفة، ودعم اكتشاف تسرب ضيق الهواء. يمكن قلب منصة العمل المناسبة هيدروليكيًا بمقدار 90 درجة، كما أن الهيكل القابل للانعكاس ذو النهاية المزدوجة اختياري؛ يسهل التصميم المائل حقن المواد المتوسطة والعادم وتصريف السوائل المتبقية داخل الصمامات المائلة.

يمكن للعملاء اختيار وسائط الاختبار: الماء النظيف، الهواء المضغوط أو زيت الديزل. تم تجهيز الماكينة بشكل قياسي بمضخة مياه منخفضة الضغط ومضخة مياه عالية الضغط وخزان مياه متوسط ​​الدوران لتحقيق إعادة الاستخدام الدوري لوسيط الاختبار وتوفير تكاليف التشغيل. تتوفر تكوينات اختيارية متعددة: نظام إدارة بيانات الاختبار الذكي، محطة هيدروليكية صامتة كهربائية، نظام تبريد الهواء الهيدروليكي، نظام تخفيف الضغط الهيدروليكي الأوتوماتيكي، الباب المنزلق الواقي للسلامة، إلخ. يمكن تخصيص عيار الصمام المطبق والحد الأقصى لضغط الاختبار وفقًا لمتطلبات المستخدم الفعلية.

مع قدرة تحمل قصوى تبلغ 20 طنًا، فهي مناسبة تمامًا لفحص تسليم دفعة صمام الشفة الكبيرة DN50~DN2000 في صناعات البتروكيماويات والطاقة والحفاظ على المياه وخطوط الأنابيب. يمكننا توفير تحويل شهادة CE ونظام التشغيل متعدد اللغات للعملاء في الخارج.

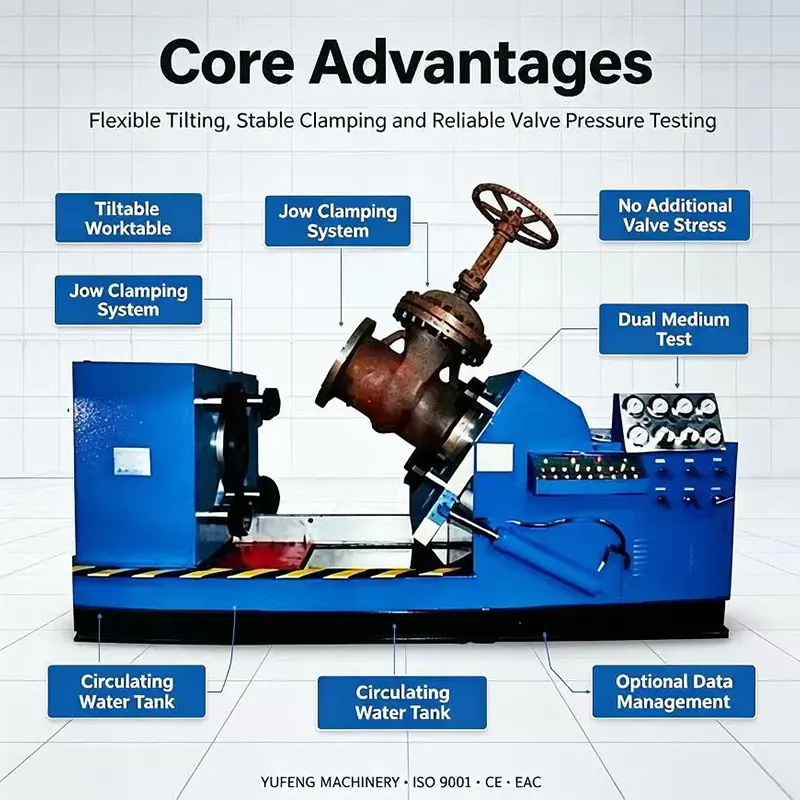

سبع مزايا أساسية متباينة

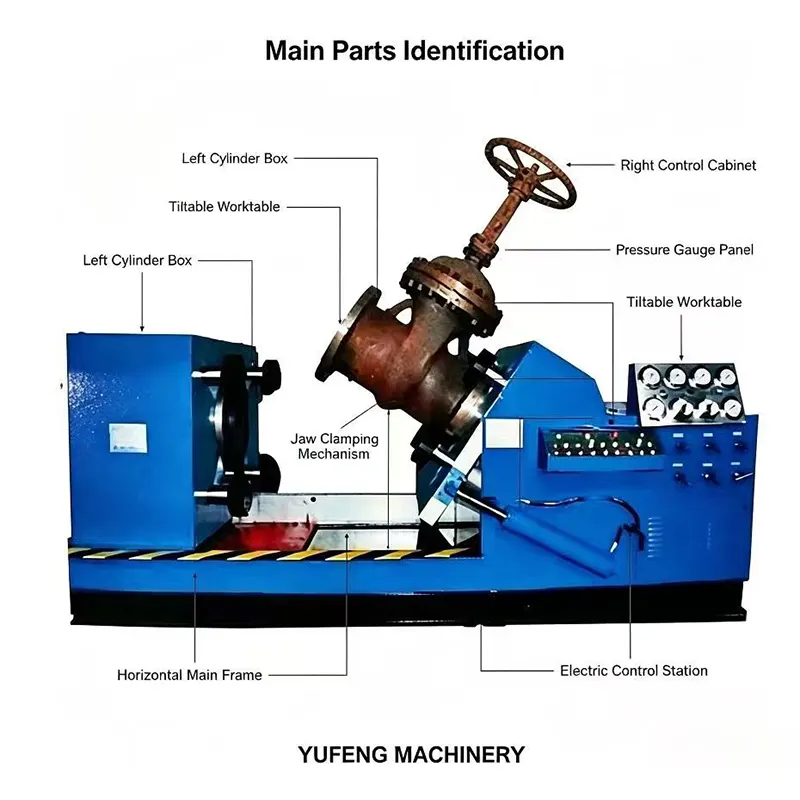

1. تصميم أصلي فريد لطاولة العمل الهيدروليكية بزاوية 90 درجة أكبر ميزة متباينة لمقعد اختبار ضغط صمام التثبيت الفكي القابل للإمالة الأفقي: يمكن إمالة المحطة اليمنى بشكل تعسفي حتى 90 درجة، والتكيف مع الصمامات من النوع Y، وصمامات الزاوية وصمامات غطاء المحرك المائلة التي لا يمكن وضعها أفقيًا بشكل طبيعي، وهي مريحة لملء الوسط واستنفاد الهواء وتصريف السائل المتبقي داخل تجويف الصمام، مما يزيل تمامًا تداخل فقاعة الهواء الذي يؤدي إلى كشف تسرب غير دقيق.

2. الفك المطوق شفة المشبك، لا ضرر على جسم الصمام الفك الهيدروليكي يلف الدائرة الخارجية لشفة الصمام لتطبيق الضغط، جسم الصمام خالي من البثق ولحظة الانحناء؛ يختلف عن مشبك الرفع المحوري، فهو لن يشوه زوج ختم الصمام، مما يضمن صحة بيانات اختبار الضيق.

3. ثلاثة وسائط اختبار اختيارية، نطاق تطبيق واسع يدعم تبديل وسائط الاختبار الثلاثة للمياه والهواء والديزل، ويمكن أن تلبي متطلبات اختبار الصمامات الصناعية في ظل ظروف عمل مختلفة؛ يحقق خزان المياه الدوراني المدمج إعادة تدوير المياه بحلقة مغلقة، مما يقلل بشكل كبير من استهلاك المياه وتصريف مياه الصرف الصحي في ورشة العمل.

4. نظام تعزيز الضغط المشترك للمضخة المزدوجة (الضغط المنخفض + الضغط العالي) المتطابق مع مضخة تعبئة الضغط المنخفض ومضخة الضغط العالي الضغط: مضخة الضغط المنخفض تملأ تجويف الصمام بسرعة وتفريغ الهواء؛ تعمل مضخة الضغط العالي على تعزيز الضغط خطوة بخطوة والحفاظ على الضغط المستمر لفترة طويلة، ودقة التحكم في الضغط ± ± 1٪، وتفي تمامًا بمعايير الاحتفاظ بالضغط متعدد المراحل API 598.

5. إطار قاعدة ملحوم متكامل ذو حمولة ثقيلة للغاية، إطار السرير بالكامل ملحوم بألواح فولاذية سميكة للغاية، الحد الأقصى للحمل يصل إلى 20 طنًا، مناسب لصمامات الحافة الثقيلة الكبيرة جدًا DN2000؛ يتم اعتماد معالجة التلدين لتخفيف الضغط لمنع تشوه الإطار تحت الحمل الثقيل على المدى الطويل.

6.حزم الترقية الذكية الاختيارية المعيارية يمكن للعملاء اختيار الوحدات الوظيفية بحرية: نظام الحصول على البيانات وتصدير التقارير، الوحدة الهيدروليكية الصامتة، نظام التبريد الهيدروليكي، تخفيف الضغط التلقائي، باب حماية السلامة، وما إلى ذلك، لتكوين المعدات وفقًا لميزانية الإنتاج واحتياجات الفحص.

7. آلية حماية التعشيق الآمن متعددة الطبقات مجهزة بحماية من الضغط الزائد للتثبيت الهيدروليكي، واختبار الضغط الزائد عن الحد التلقائي، وحد إمالة المنصة المضادة للتصادم، وجهاز تعشيق أمان بأربعة أضعاف لإيقاف التشغيل في حالات الطوارئ، وتجنب تلف المعدات وحوادث السلامة بشكل فعال أثناء اختبار الصمام الثقيل، بما يتوافق مع معايير سلامة الآلات الصناعية في الاتحاد الأوروبي CE.

استكمال جدول المعلمات التقنية

سبعة سيناريوهات للتطبيق المستهدف

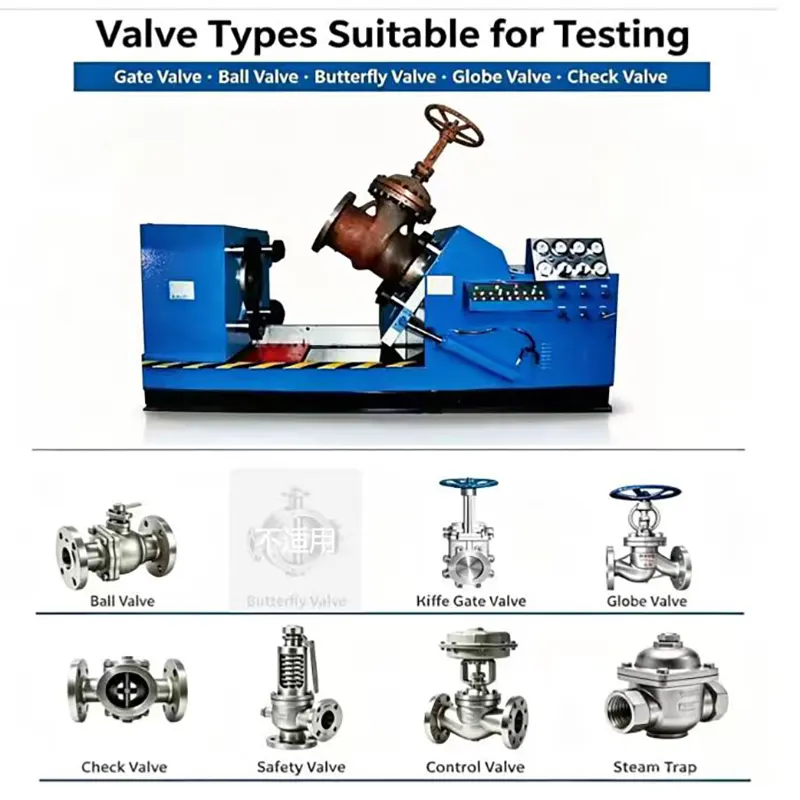

1. مصانع تصنيع الصمامات ذات الحافة الثقيلة الكبيرة: فحص الدفعة دون الاتصال بالإنترنت لصمامات البوابة DN50-DN2000، والصمامات الأرضية، والصمامات من النوع Y، وصمامات الزاوية.

2. مصانع معدات خطوط أنابيب البتروكيماويات والتكرير: فحص الضغط لصمامات الحافة الكبيرة لخطوط أنابيب عملية الضغط العالي.

3. ورش العمل المساعدة للطاقة الحرارية الكبيرة والطاقة النووية: اختبار ضيق دوري لصمامات الطاقة ذات التجويف الكبير جدًا لخط الأنابيب الرئيسي.

4. المشاريع الوطنية واسعة النطاق لتحويل المياه والتحكم في الفيضانات والحفاظ على المياه: اختبار قبول صمامات الحفاظ على المياه ذات القطر الكبير لخطوط الأنابيب.

5. محطات إصلاح وتجديد الصمامات الاحترافية للخدمة الشاقة: إعادة فحص أداء ما بعد التجديد للصمامات الصناعية الكبيرة القديمة المعاد تدويرها.

6.مشاريع الحفاظ على الطاقة والمياه الكبيرة في الخارج EPC: معدات اختبار الصمامات الثقيلة المخصصة مع وثائق شهادة التصدير الكاملة CE.

7. مختبرات البحث والتطوير لهيكل الصمام: اختبار ضغط دورة التعب واختبار القدرة على التكيف المتوسط ​​لنماذج الصمامات المائلة الجديدة.

نظام الخدمة العالمية المتكاملة لما قبل البيع وأثناء البيع وما بعد البيع

الدعم الفني المخصص لما قبل البيع

يقوم مهندسو اختبار الصمامات الثقيلة المحترفون بإجراء اتصالات فنية فردية، وتأكيد نوع الصمام، ونطاق العيار، والحد الأقصى لضغط الاختبار، والوحدات الوظيفية المتوسطة والاختيارية المحددة؛ توفير رسم تخطيط أساس المعدات وخدمة اختبار عينة الصمامات المجانية وإصدار مخطط مخصص مستهدف وعرض أسعار رسمي في غضون 24 ساعة عمل.

خدمة الإنتاج والتصدير والشحن

يتم تتبع تقدم الإنتاج بالكامل من خلال الفيديو في الوقت الفعلي؛ تم الانتهاء من اختبار دورة الضغط المستمر للحمل الكامل قبل التسليم مع أرشفة سجلات الاختبار الأصلية. تعتمد نسخة التصدير إطارًا من الخشب الصلب السميك للغاية + تعبئة معززة بحزام فولاذي مقاوم للصدمات والرطوبة ؛ يتم تسليم المخطط الهيدروليكي ومخطط الأسلاك الكهربائية ودليل التشغيل متعدد اللغات ومجموعة كاملة من مستندات شهادة التخليص الجمركي مع الماكينة.

خدمة ضمان الجودة العالمية لما بعد البيع

تتمتع أسطوانات التثبيت الهيدروليكية، والمضخات المعززة عالية الضغط، ووحدات التحكم PLC وأجهزة استشعار الضغط بضمان عالمي لمدة 24 شهرًا؛ الاستبدال المجاني لقطع الغيار التالفة غير الاصطناعية خلال فترة الضمان. نحن نقدم تصحيح أخطاء المعلمات عبر الإنترنت عن بعد، ودروس فيديو للتشغيل الكامل، وننسق الوكلاء المحليين في الخارج للتركيب والتشغيل والصيانة في الموقع؛ توريد مدى الحياة لقطع الغيار الهيدروليكية العامة والاستشارة الفنية المجانية لاختبار ضغط الصمام على المدى الطويل.

الأسئلة الشائعة وإرشادات الشراء الرسمية

الأسئلة المتداولة

Q1: هل يمكن لهذا المقعد اختبار الصمامات المائلة من النوع Y وصمامات الزاوية بشكل طبيعي؟

A1: يمكن إمالة طاولة العمل بمقدار 090 درجة بشكل تعسفي، ويمكن وضع الصمام في حالة مائلة تتوافق مع حالة العمل الفعلية، وهو مناسب لتصريف العادم والسائل، مما يحل تمامًا صعوبة اختبار الصمامات المائلة الخاصة.

Q2: هل سيؤدي لقط الفك إلى الضغط على شفة الصمام وإتلافها؟

A2: يتم توزيع قوة التثبيت بالتساوي على المحيط الخارجي للشفة، ويمكن تعديل حمولة التثبيت بدون خطوات وفقًا لمواصفات الصمام، ولا يوجد تركيز ضغط محلي، مما يحمي بشكل فعال شفة الصمام وهيكل الختم.

س3: هل يمكنني إضافة وظيفة تسجيل البيانات الذكية وتصدير التقارير التلقائية لاحقًا؟

A3: يحتفظ نظام التحكم بواجهة التوسعة الرقمية، ويمكن تحديث جميع الوحدات الاختيارية بعد شراء المعدات.

س 4: هل شهادة CE متاحة لتجارة التصدير الخارجية؟

ج4: يمكننا إكمال التحول الكامل لسلامة الآلات الثقيلة CE، وتكوين لوحة تشغيل متعددة اللغات وجهد تصدير 415 فولت، وتوفير وثائق شهادة CE كاملة للتخليص الجمركي وتدقيق قبول المشاريع الخارجية.

س 5: ما هي دورة تسليم الإنتاج القياسية؟

A5: دورة تسليم التكوين القياسي: 40 يوم عمل؛ عيار كبير جدًا مخصص، وضغط عالي جدًا، ودورة تسليم النسخة الذكية الكاملة: 4550 يوم عمل.

إرشادات الشراء

يرجى إرسال معلومات مفصلة بما في ذلك أنواع الصمامات القابلة للتطبيق ونطاق العيار والحد الأقصى لضغط الاختبار ووسيط الاختبار المحدد والمتطلبات الوظيفية الاختيارية إلى فريقنا الهندسي. سنقوم بصياغة حل مخصص كامل لاختبار ضغط الصمام الفكي المائل للخدمة الشاقة وعروض أسعار تفضيلية للمشتريات السائبة في غضون 24 ساعة، ودعم طلبات التعاون الإطارية السنوية لمصنعي الصمامات والمشاريع الداعمة لخطوط أنابيب الحفاظ على الطاقة والمياه العالمية EPC.
