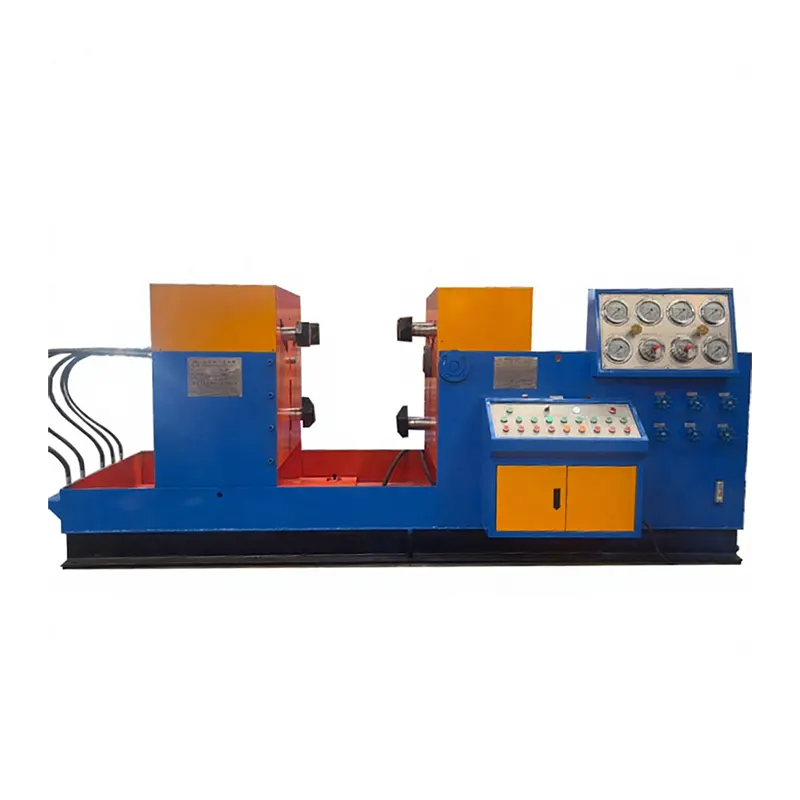

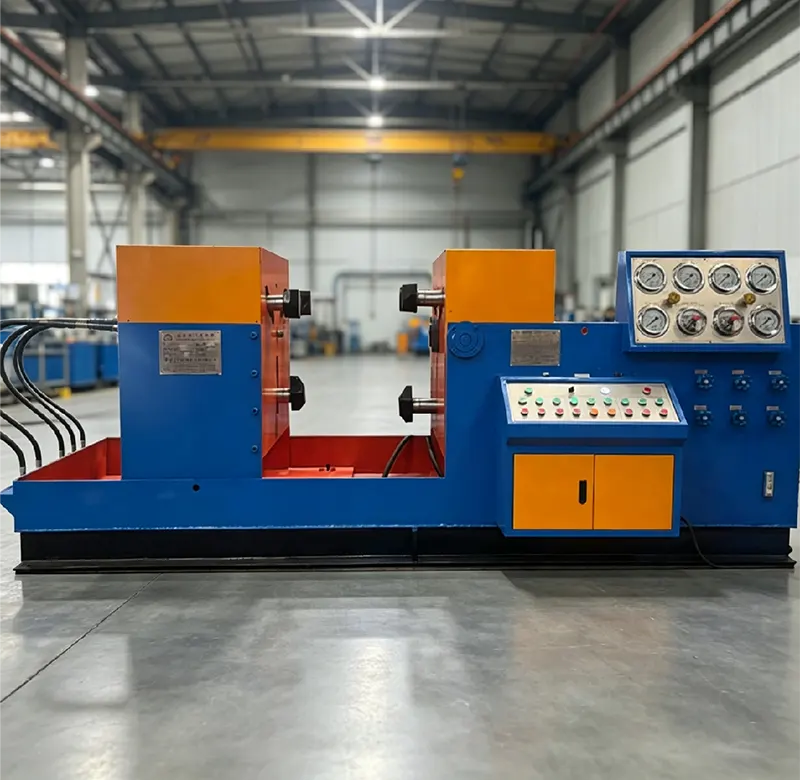

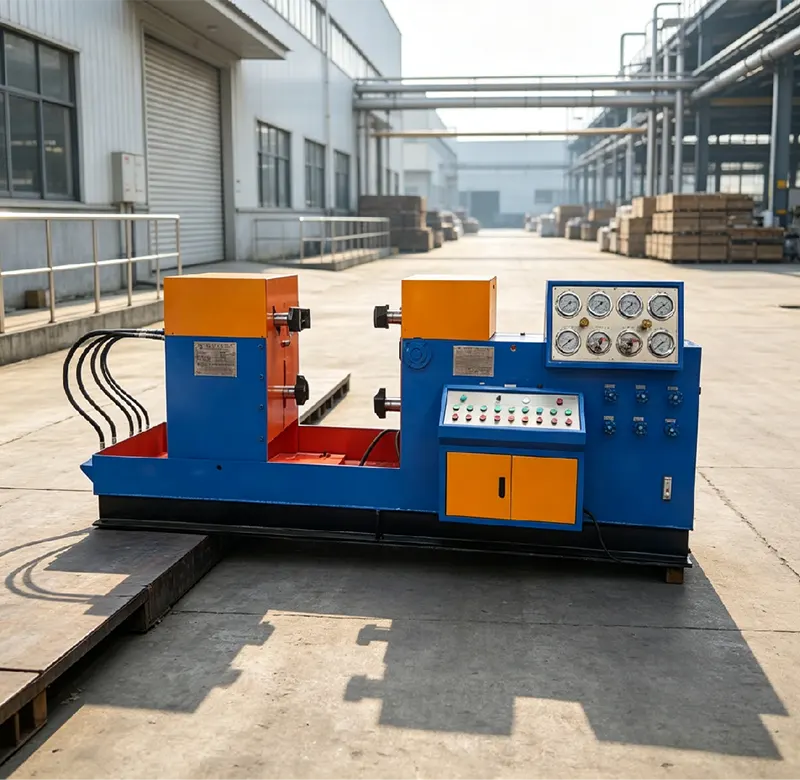

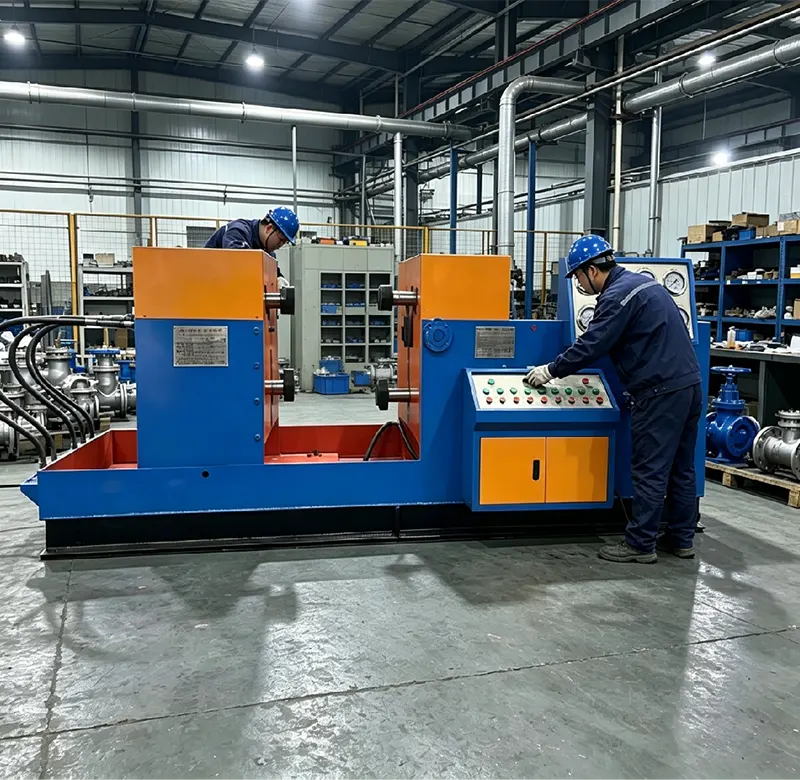

DN800 منضدة اختبار صمام لقط الفك الهيدروليكي شديد التحمل

يقوم المقبض الفكي الهيدروليكي بتثبيت الحافة الخلفية بدون أي قوة خارجية على جسم الصمام.

يدعم ضغط الماء العالي ووسائط الغاز ذات الضغط المنخفض.

طاولة عمل مناسبة بإمالة 90 درجة لسهولة فحص التسرب.

خزان دوران مدمج مع فلتر للحفاظ على المياه.

يفي بمعايير GB/T 13927 وAPI 598.

مثالية لمصنعي الصمامات والنفط والغاز ومحطات الطاقة والصناعات الثقيلة.

وصف تفصيلي للمنتج نقاط موجزة

1 DN800 منضدة اختبار صمام تثبيت الفك الهيدروليكي شديدة التحمل مناسبة لصمامات البوابة ذات الحواف، الكرة الأرضية، الفحص، الكرة، والتوصيل من DN400 إلى DN800.

2 يقوم المقبض الفكي الهيدروليكي بتثبيت الجزء الخلفي من شفة الصمام بدون أي قوة خارجية على جسم الصمام، مما يضمن نتائج اختبار دقيقة.

3 يسمح الختم الدائري للوجه النهائي بين الصمام واللوحة العمياء بفحص التسرب البصري المباشر.

4 DN800 منضدة اختبار صمام تثبيت القابض الفكي الهيدروليكي شديدة التحمل تدعم الماء للاختبارات الهيدروستاتيكية والهواء منخفض الضغط أو النيتروجين للاختبارات الهوائية.

5 عناصر اختبار تشمل 1.5 مرة اختبار قوة غلاف PN، 1.1 مرة اختبار ختم الماء عالي الضغط PN، واختبار ضيق الهواء منخفض الضغط.

6 تميل طاولة العمل اليمنى بمقدار 90 درجة لسهولة تركيب الصمام ومراقبة التسرب بينما تتحرك طاولة العمل اليسرى أفقيًا لتناسب أطوال الصمامات المختلفة.

7 إطار للخدمة الشاقة مزود بنظام تثبيت ذو 4 أسطوانات يوفر قوة تثبيت تزيد عن 200 طن.

8 خزان دوران مدمج يحافظ على مياه الاختبار نظيفة وقابلة لإعادة الاستخدام.

9 حماية القفل الذاتي تمنع ارتخاء الأسطوانة عند ضغط تجويف الاختبار.

10 شاشة لمس PLC اختيارية مع إمكانية الحصول على البيانات ووظيفة الطباعة المتاحة.

ميزات المنتج والتطبيقات

سمات

إطار معزز شديد التحمل يتعامل مع الصمامات الثقيلة كبيرة الحجم

يوفر القابض الفكي الهيدروليكي ذو 4 أسطوانات قوة تثبيت تزيد عن 200 طن

تتيح طاولة العمل اليمنى القابلة للإمالة بمقدار 90 درجة إمكانية فحص التسرب بسهولة

حماية ذاتية القفل مع قفل ضغط للسلامة

خزان المياه المتداول يوفر الماء ويحمي البيئة

يفي بمعايير GB/T 13927 وAPI 598

شاشة لمس PLC اختيارية مع وظيفة الحصول على البيانات والطباعة

التطبيقات

خطوط إنتاج الصمامات لفحص الجودة النهائية

مصافي النفط والغاز لاختبار صمامات الضغط العالي

محطات توليد الكهرباء للصيانة والتجديد

مصانع الكيماويات والبتروكيماويات لمراقبة الجودة الواردة

الصناعة الثقيلة والتعدين لاختبار الصمامات ذات القطر الكبير

مراكز إصلاح وتجديد الصمامات لخدمات MRO

مختبرات اختبار الطرف الثالث لاختبار الشهادات

جدول البيانات الفنية

الأسئلة الشائعة لموقع Google المستقل

1 ما هو الحد الأقصى لحجم الصمام الذي يمكن لمقعد الاختبار التعامل معه؟

تتعامل هذه الآلة مع صمامات البوابة ذات الحواف، والكرة الأرضية، والفحص، والكرة، والتوصيل من DN400 إلى DN800.

2 كيف يعمل القابض الفكي الهيدروليكي؟

أربعة فكوك هيدروليكية تثبت الجزء الخلفي من شفة الصمام. وهذا لا يطبق أي قوة خارجية على جسم الصمام، وبالتالي فإن نتائج الاختبار تعكس الأداء الحقيقي للصمام دون تشويه.

3 ما هي أقصى قوة لقط؟

يوفر نظام الأربع أسطوانات أكثر من 200 طن من قوة التثبيت، مما يضمن اختبارًا مستقرًا حتى للصمامات الثقيلة الكبيرة تحت الضغط العالي.

4 لماذا طاولة العمل المناسبة قابلة للإمالة؟

الميل بمقدار 90 درجة يجعل تحميل الصمام أسهل ويسمح بفحص التسرب البصري المباشر أثناء اختبارات الهواء دون الوصول إلى صعوبة.

5 ما هي وسائط الاختبار التي يدعمها هذا الجهاز؟

وهو يدعم الماء لاختبارات الغلاف الهيدروستاتيكي والختم، والهواء منخفض الضغط أو النيتروجين عند 4 إلى 7 بار لاختبارات ضيق الهواء.

6 ما هي ميزات السلامة المضمنة؟

نظام الحماية ذاتي القفل يمنع أسطوانة التثبيت من الارتخاء أثناء ضغط تجويف الصمام، مما يضمن سلامة المشغل.

7 ما هي معايير الاختبار التي يتوافق معها هذا الجهاز؟

إنه يتوافق مع GB/T 13927 وAPI 598. ويمكن أيضًا تهيئته لـ API 6D، MSS SP 70، وASME B16.34.

8 هل يوجد به نظام لإعادة تدوير المياه؟

نعم، خزان التدوير المدمج مع مخازن الفلتر وإعادة تدوير مياه الاختبار، مما يوفر الموارد ويحافظ على نظافة الوسط.

9 هل يمكن تخصيص هذا الجهاز؟

نعم، نحن نقدم تقييمات ضغط مخصصة، ونطاقات قطر أكبر، والتحكم PLC، والحصول على البيانات، ووظائف الطباعة بناءً على احتياجاتك.

10 ما هي المعلومات التي تحتاجها للحصول على الاقتباس؟

يرجى تقديم نوع الصمام، والقطر بالاسم المميز أو البوصة، ومعدل الضغط بالـ PN أو الفئة، وأبعاد الحافة، وأي ميزات اختيارية مثل PLC أو الحصول على البيانات.
