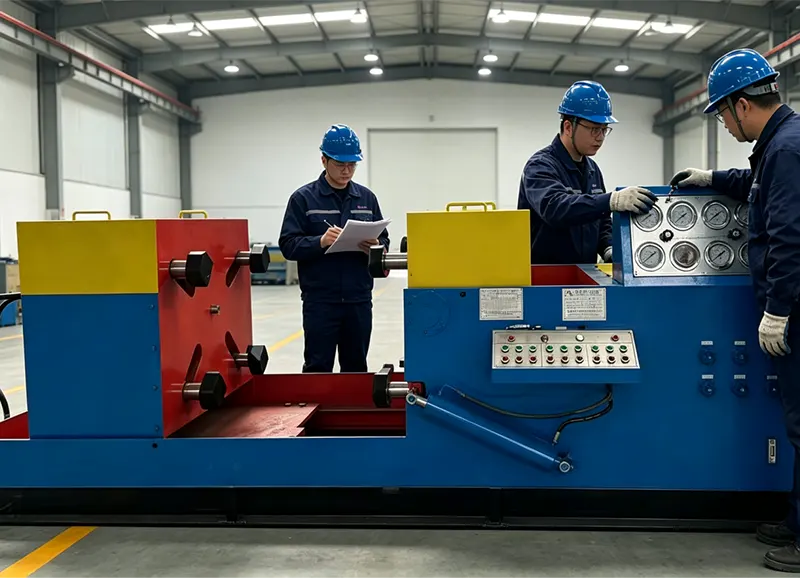

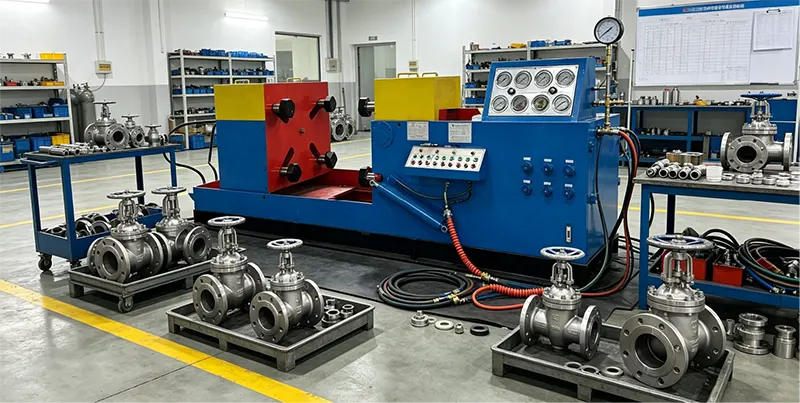

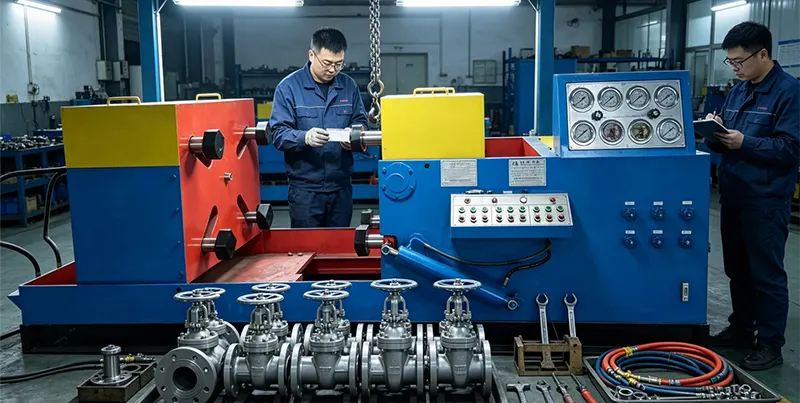

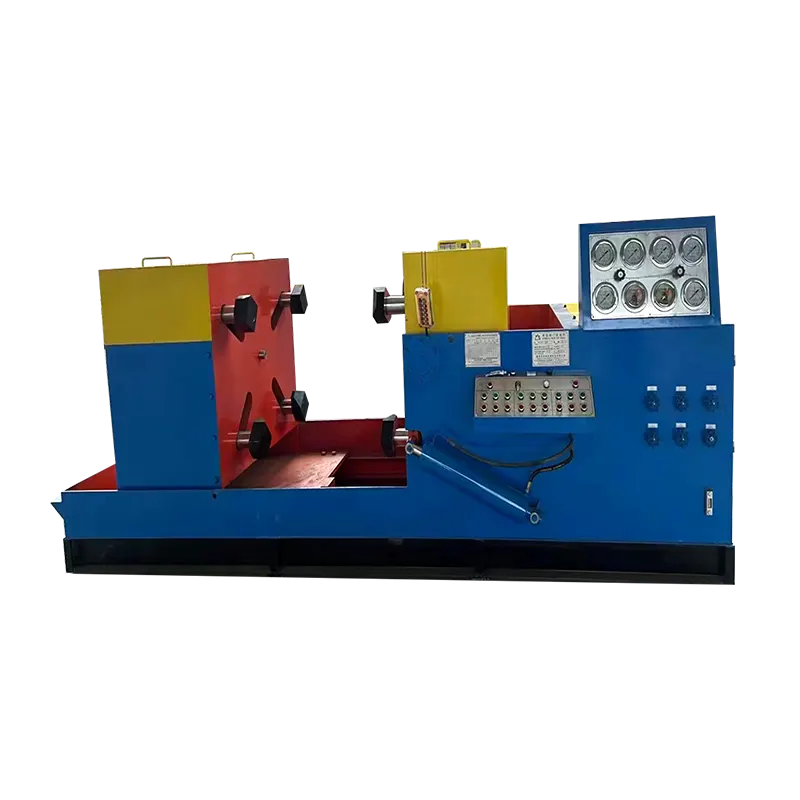

DN600 الثقيلة الهيدروليكية الفك القابض لقط صمام اختبار مقاعد البدلاء

يغطي نطاق قطر الاختبار من DN250 إلى DN600 (10 ″ إلى 24 ″) مجهزة بطاولات عمل مرنة قابلة للتعديل وطاولة العمل المناسبة يمكن أن تميل 90 درجة لسهولة الفحص. نطاق ضغط قابل للتخصيص من PN16 إلى PN420 Bar بناءً على متطلبات العميل. يتيح الختم الدائري للوجه النهائي بين الصمام واللوحة العمياء فحصًا بصريًا مباشرًا للتسرب. متوافق مع اختبار الصناعة GB / T 13927 و API 598 المعايير. تستخدم على نطاق واسع في مصانع تصنيع الصمامات لورش مراقبة الجودة والإصلاح الصادرة في المصنع

وصف تفصيلي للمنتج نقاط موجزة

1.DN600 منضدة اختبار صمام تثبيت الفك الهيدروليكي للخدمة الشاقة مناسبة للتوصيلات الطرفية ذات الحواف بما في ذلك صمامات البوابة وصمامات الكرة الأرضية وصمامات الفحص والصمامات الكروية والصمامات الصناعية الأخرى.

2. طريقة التثبيت: يقوم المقبض الفكي الهيدروليكي بتثبيت الجزء الخلفي من شفة الصمام، بدون تأثير قوة خارجية على جسم الصمام.

3. الختم بين الصمام واللوحة العمياء: الختم الدائري للوجه النهائي، مما يسمح بالفحص البصري المباشر لنقاط التسرب من أجل التقييم السريع لسلامة الختم.

4.DN600 منضدة اختبار صمام تثبيت القابض الفكي الهيدروليكي الثقيل تدعم وسائط الاختبار بما في ذلك الماء لقوة الصدفة واختبارات الختم ذات الضغط العالي، وغاز الضغط المنخفض من 4 إلى 7 بار (الهواء أو النيتروجين) لاختبارات ضيق الهواء.

5. عناصر الاختبار المكتملة: 1.5 مرة اختبار الغلاف الهيدروستاتيكي للضغط الاسمي، 1.1 مرة اختبار ختم الماء عالي الضغط للضغط الاسمي، واختبار ضيق هوائي منخفض الضغط من 4 إلى 7 بار.

6. نطاق قطر الاختبار: DN250 إلى DN600 (10 إلى 24 بوصة)، راجع جدول نطاق اختبار الضغط للحصول على التفاصيل.

7. تكوين طاولة العمل: يمكن إمالة طاولة العمل اليمنى بمقدار 90 درجة لسهولة الفحص، ويمكن للطاولة المتحركة اليسرى التحرك إلى اليسار واليمين.

8. الميزة الأساسية: يوفر القابض الفكي الهيدروليكي التثبيت بدون قوة خارجية على جسم الصمام، والطاولة اليمنى بإمالة 90 درجة لمراقبة التسرب بشكل مريح، وتعديل طاولة العمل المرنة لأحجام الصمامات المختلفة.

ميزات المنتج والتطبيقات

يتميز بنقاط مختصرة

1. المشابك الفكية الهيدروليكية شفة الظهر مع عدم وجود تأثير قوة خارجية على جسم الصمام

2. يضمن الختم الدائري للوجه النهائي اختبارًا خاليًا من التسرب مع مراقبة التسرب المباشرة

3. يمكن لطاولة العمل الصحيحة إمالة 90 درجة من أجل الفحص والصيانة المريحة

4. يمكن للطاولة المتحركة اليسرى ضبط اليسار واليمين لتحديد موضع الصمام المرن

5. يدعم وسائط اختبار المياه والغاز على حد سواء لقدرة الاختبار الشاملة

6. نطاق اختبار واسع قابل للتعديل يغطي DN250 إلى DN600 (10 ″ إلى 24 ″)

7. نطاق الضغط القابل للتخصيص من PN16 إلى PN420 Bar بناءً على متطلبات العملاء

8. مقاييس ضغط عالية الدقة لمراقبة الضغط بدقة

9. نظام التحكم بالضغط الكهربائي يضمن صيانة الضغط لفترة طويلة

10. متوافق مع معايير الاختبار الدولية GB/T 13927 وAPI 598

تطبيقات نقاط مختصرة

مصنعو الصمامات لاختبار قبول المصنع،ورش إصلاح وصيانة لإصلاح الصمامات ,محطات توليد الطاقة لصيانة الصمامات،صناعة النفط والغاز،الصناعات الكيميائية والبتروكيماوية،قطاعات التعدين والمعادن،شبكات إمدادات المياه وتدفئة المناطق،وكالات اختبار وإصلاح تابعة لطرف ثالث

جدول البيانات الفنية

جدول نطاق اختبار الضغط

التعليمات

1. هل أنت منتج أو شركة تجارية؟

نحن شركة Wenzhou Yufeng Valve Machinery Manufacturer، المصنع المباشر الحاصل على شهادات ISO 9001 وCE، متخصصون في مناضد اختبار صمام القابض الفكي الهيدروليكي.

2. ما هو نطاق قطر الاختبار لهذا الجهاز؟

ويغطي DN250 إلى DN600 (10 إلى 24 بوصة) للصمامات ذات الحواف. يمكن تعديل تباعد طاولة العمل من 450 إلى 1500 مم لاستيعاب أطوال الصمامات المختلفة.

3. ما هي أبعاد الحافة القصوى التي يمكنها التعامل معها؟

يمكنه اختبار الفلنجات ذات القطر الخارجي من 460 مم إلى 840 مم، وسمك الحافة من 26 مم إلى 70 مم. يغطي هذا معظم الصمامات ذات الحواف الصناعية الثقيلة في نطاق الحجم هذا.

4. كيف يعمل لقط؟ هل يضر الصمام؟

يقوم المقبض الفكي الهيدروليكي بتثبيت الجزء الخلفي من شفة الصمام فقط. لا توجد قوة خارجية تؤثر على جسم الصمام، وبالتالي يظل هيكل الصمام سليمًا تمامًا - وهذه ميزة رئيسية مقارنة بأنواع الضغط العلوي.

5. ما هي قوة التثبيت القصوى؟

توفر الماكينة ما يصل إلى 200 طن من قوة التثبيت، يتم توصيلها بواسطة أربع أسطوانات تثبيت يبلغ قطر كل منها 180 مم. وهذا يضمن تثبيتًا مستقرًا حتى بالنسبة للصمامات الثقيلة تحت ضغط الاختبار العالي.

6.ما هي ضغوط الاختبار التي يمكن لهذا الجهاز تحقيقها؟

تغطي النماذج القياسية PN16 إلى PN160 (لـ DN250) وPN16 إلى PN25 (لـ DN600). ومع ذلك، يمكننا تخصيص نظام الضغط من PN16 حتى PN420 Bar (42.0 ميجا باسكال) لتلبية متطلبات تصنيف الصمامات المحددة الخاصة بك.

7. هل طاولة العمل قابلة للتعديل لأحجام الصمامات المختلفة؟

نعم. طاولة العمل اليسرى قابلة للتحرك لليسار واليمين، وطاولة العمل اليمنى يمكن أن تميل 90 درجة لسهولة تركيب الصمامات الكبيرة وللفحص البصري للتسرب أثناء الاختبار. وهذا يحسن بشكل كبير من الراحة التشغيلية.

8. ما هي طريقة الختم المستخدمة بين الصمام واللوحة العمياء؟

نهاية الوجه O- الدائري الختم. يتيح لك ذلك مراقبة أي نقاط تسرب أثناء الاختبار بشكل مباشر، وهو أمر ضروري لإجراء تقييم سريع ودقيق.

9.ما هي وسائط الاختبار المدعومة؟

الماء للاختبارات الهيدروستاتيكية (قوة الصدفة وختم الضغط العالي)، والغاز منخفض الضغط (الهواء أو النيتروجين) من 4 إلى 7 بار لاختبارات إحكام الهواء.

10. ما هي معايير الاختبار التي يتوافق معها هذا الجهاز؟

إنه يتوافق مع GB/T 13927 وAPI 598. يمكننا أيضًا ضبط منطق التحكم لتلبية API 6D أو معايير أخرى عند الطلب.

11. هل يمكنك تخصيص الجهاز لضغط أعلى أو أحجام أكبر؟

نعم. نحن نقدم تخصيصًا كاملاً لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي، بما في ذلك نطاق الضغط الممتد (حتى PN420)، أو نطاقات القطر الأكبر، أو الشوط الأطول، أو أنظمة التحكم الخاصة. فقط قم بتوفير مواصفات الصمام الخاص بك.

12.ما هي المهلة القياسية؟

بالنسبة للتكوينات القياسية (مع نطاق الضغط المشترك)، تكون المهلة الزمنية 21-30 يومًا. قد تستغرق النماذج المخصصة من 30 إلى 35 يومًا حسب التعقيد.

13. ما هي المعلومات التي يجب أن أقدمها للحصول على عرض أسعار دقيق؟

من فضلك أخبرنا: نوع الصمام (بوابة/كرة أرضية/فحص/كرة)، القطر الاسمي (DN أو بوصة)، ضغط الاختبار المطلوب (PN أو الفئة)، القطر الخارجي للشفة وسمكها، الطول الهيكلي، وما إذا كنت بحاجة إلى وظيفة إمالة 90 درجة أو نظام الحصول على البيانات. سوف نقوم بالرد خلال 24 ساعة.
