خزان مياه مدمج للتدوير للحفاظ على المياه.
يتوافق مع GB/T 13927 وAPI 598.
حماية ذاتية القفل ومراقبة الضغط متعدد القنوات.
مثالية لمصنعي الصمامات والنفط/الغاز ومحطات الطاقة ومشاريع المياه.

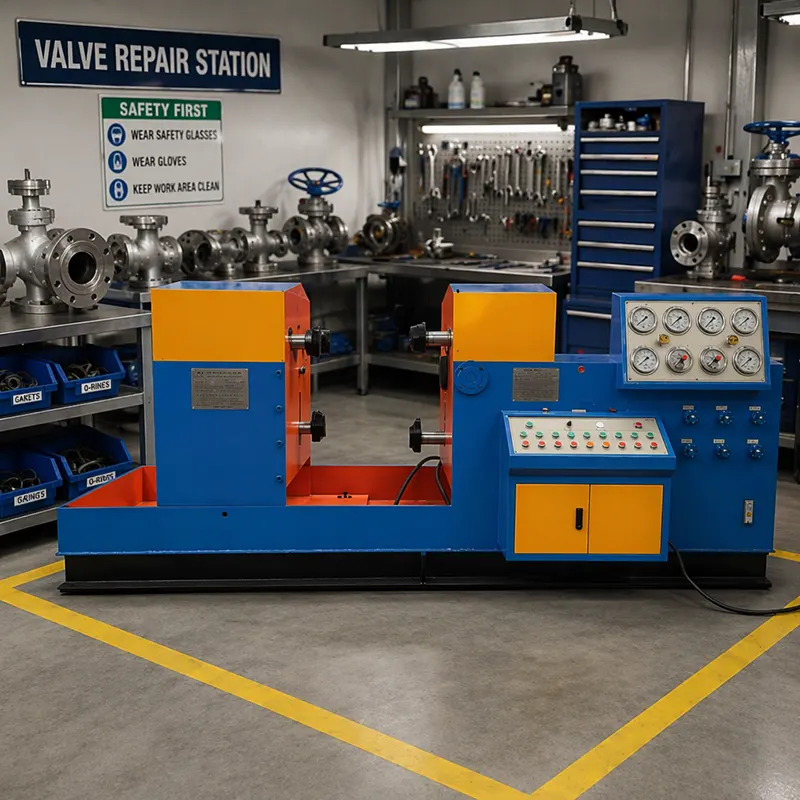

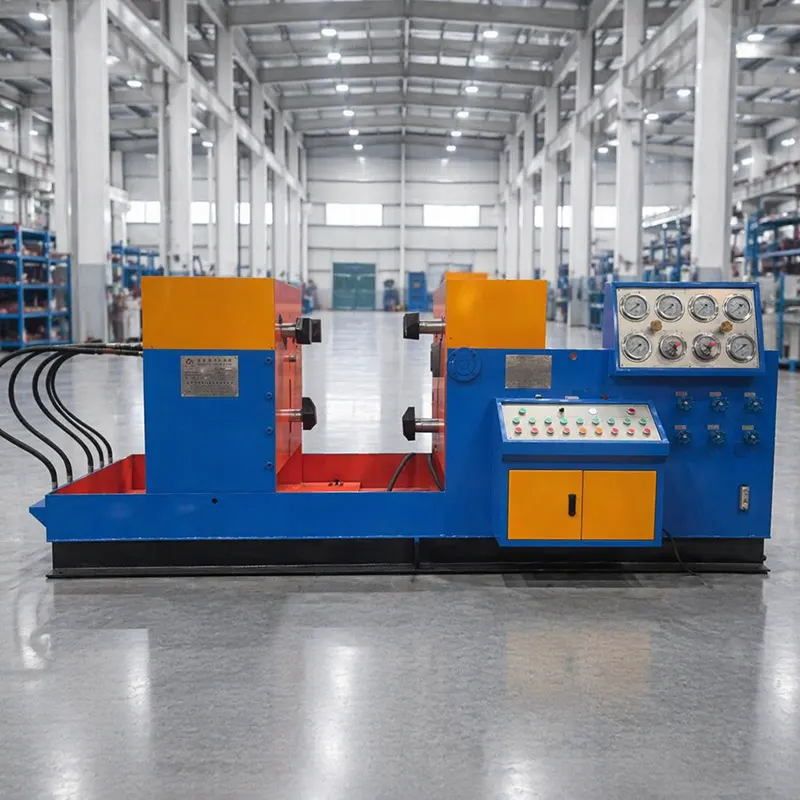

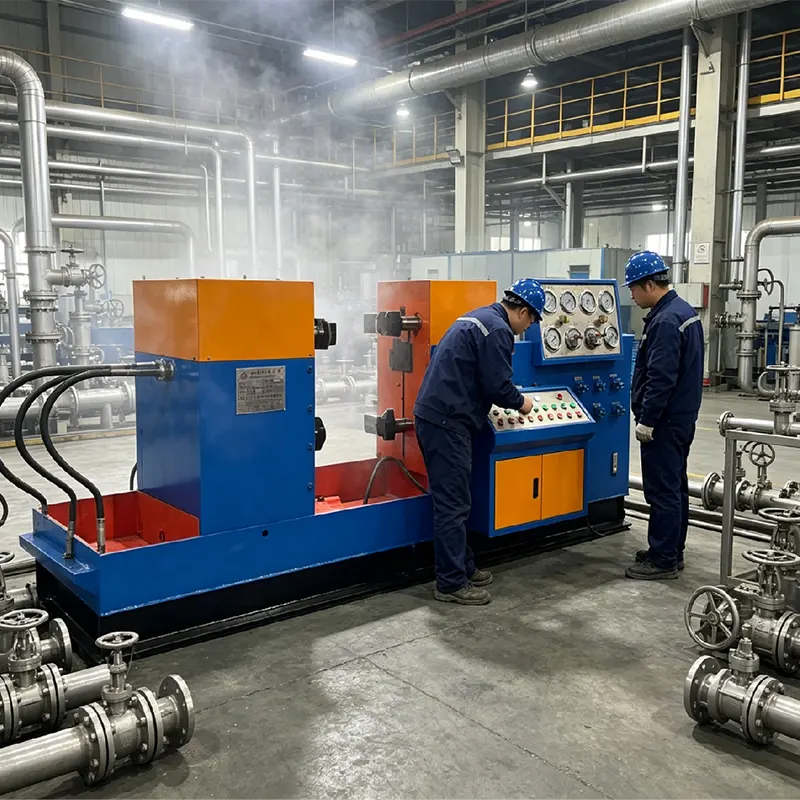

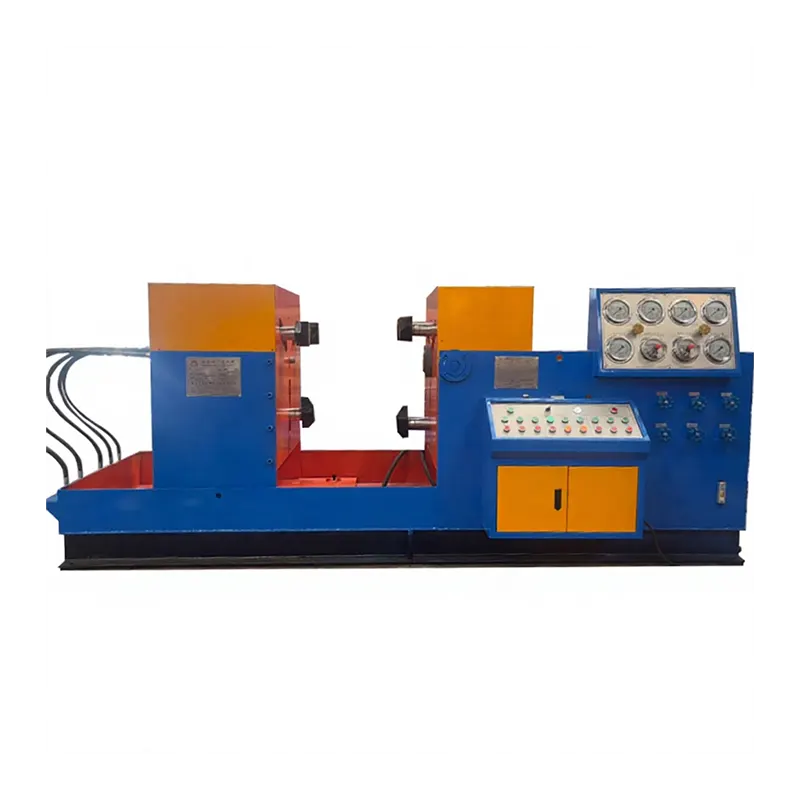

منضدة اختبار صمام تثبيت القابض الفكي الهيدروليكي المتوسطة الحجم DN400 مناسبة لصمامات البوابة ذات الحواف، الكرة الأرضية، الفحص، الكرة، والتوصيل من DN150 إلى DN400.
يقوم المقبض الفكي الهيدروليكي بتثبيت الجزء الخلفي من شفة الصمام - لا توجد قوة خارجية على جسم الصمام، مما يضمن نتائج اختبار دقيقة.
يسمح الختم الدائري للوجه النهائي بين الصمام واللوحة العمياء بفحص التسرب البصري المباشر.
يدعم منضدة اختبار صمام تثبيت القابض الفكي الهيدروليكي المتوسط الحجم DN400 الماء لإجراء الاختبارات الهيدروستاتيكية والهواء/النيتروجين منخفض الضغط للاختبارات الهوائية.
عناصر الاختبار: قوة الغلاف 1.5×PN، وختم الماء عالي الضغط 1.1×PN، وضيق هوائي منخفض الضغط.
تميل طاولة العمل اليمنى بمقدار 90 درجة لسهولة تركيب الصمام ومراقبة التسرب؛ تتحرك طاولة العمل اليسرى أفقيًا لتناسب أطوال الصمامات المختلفة.
يحافظ خزان الدوران المدمج مع الفلتر على مياه الاختبار نظيفة وقابلة لإعادة الاستخدام.
تعمل الحماية ذاتية القفل على منع ارتخاء الأسطوانة عند تعرض تجويف الاختبار للضغط.
القابض الفكي الهيدروليكي - لا توجد قوة خارجية على جسم الصمام
طاولة عمل قابلة للإمالة بزاوية 90 درجة - فحص سهل للتسرب
حماية ذاتية القفل + مراقبة الضغط متعدد القنوات
خزان مياه دائري - موفر للمياه وصديق للبيئة
يفي بمعايير GB/T 13927 وAPI 598
PLC اختياري + الحصول على البيانات + وظيفة الطباعة
خطوط إنتاج الصمامات – الفحص النهائي لمراقبة الجودة
مصافي النفط والغاز – اختبار ضغط الصمام
محطات توليد الطاقة – الصيانة والتجديد
المصانع الكيميائية – مراقبة جودة الصمامات الواردة
مشاريع إمدادات المياه وخطوط الأنابيب
مراكز إصلاح وتجديد الصمامات (MRO)
مختبرات اختبار الطرف الثالث
|
المعلمة |
مواصفة |
|
نموذج |
DN400 |
|
نطاق قطر الاختبار |
DN150-DN400 |
|
اتصالات الصمام |
ذات حواف |
|
أنواع الصمامات |
بوابة، الكرة الأرضية، الاختيار، الكرة، المكونات |
|
طريقة لقط |
القابض الفك الهيدروليكي |
|
طريقة الختم |
نهاية الوجه يا الدائري |
|
وسائل الاختبار |
الماء أو الغاز منخفض الضغط |
|
عناصر الاختبار |
1.5 × غلاف PN، 1.1 × PN ختم الماء، هوائي |
|
طاولة العمل الصحيحة |
90 درجة قابلة للإمالة |
|
طاولة العمل اليسرى |
منقولة أفقيا |
|
أقصى قوة لقط |
ما يصل إلى 160 طن |
|
خزان الدورة الدموية |
مدمج مع الفلتر |
|
المعايير |
غب / تي 13927، أبي 598 |
1. ماذا يعني "القابض الفكي الهيدروليكي"؟
ثلاثة مخالب هيدروليكية تثبت الجزء الخلفي من شفة الصمام. وهذا لا يطبق أي قوة خارجية على جسم الصمام، وبالتالي فإن نتائج الاختبار تعكس الأداء الحقيقي للصمام.
2. ما هي الصمامات التي يمكن اختبارها؟
صمامات بوابة ذات حواف، وصمامات كروية، وصمامات فحص، وصمامات كروية، وصمامات توصيل من DN150 إلى DN400 (من 6 بوصات إلى 16 بوصة).
3. لماذا يميل الجدول الأيمن بمقدار 90 درجة؟
لسهولة تحميل الصمام وفحص التسرب البصري المباشر أثناء اختبارات الهواء - لا حاجة للانحناء أو الوصول بشكل محرج.
4. كيف يعمل دوران الماء؟
يقوم الخزان المدمج بتخزين وإعادة تدوير مياه الاختبار باستخدام مرشح. وهذا يوفر الماء ويحافظ على نظافة الوسط لإجراء الاختبارات المتكررة.
5. ما هي ميزات السلامة المضمنة؟
تمنع الحماية ذاتية القفل أسطوانة التثبيت من الارتخاء أثناء ضغط تجويف الصمام. مراقبة الضغط متعدد القنوات تضمن التشغيل الآمن.
6. ما هي المعايير التي تلبيها؟
GB/T 13927 وAPI 598. يمكن أيضًا تكوينهما لـ API 6D وMSS-SP-70 وASME B16.34 عند الطلب.
7. هل يمكن تخصيصها؟
نعم. نحن نقدم تقييمات ضغط مخصصة، ونطاقات قطر أكبر، وأنظمة PLC/الحصول على البيانات، ووظائف الطباعة بناءً على مواصفات الصمام الخاص بك.
