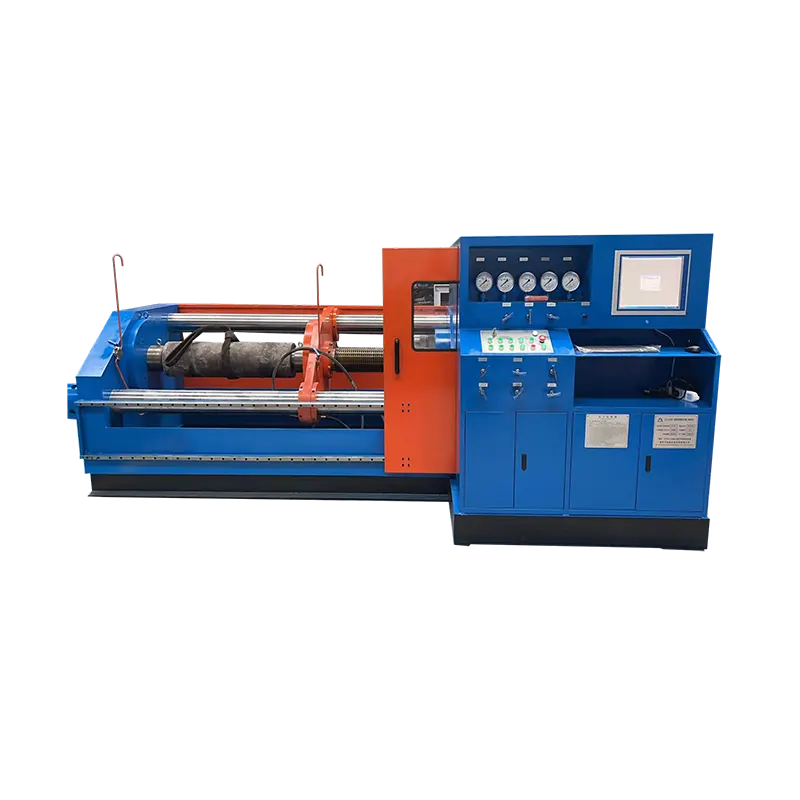

مقعد اختبار صمام التثبيت الأفقي DN400

توفر آلية اللولب الدقيقة قوة تثبيت مستقرة وموحدة مع خطر تسرب هيدروليكي أقل مقارنة بالآلات الهيدروليكية. مجهزة بمقاييس ضغط عالية الدقة ونظام التحكم بالضغط الكهربائي. متوافق مع معيار اختبار GB / T 13927 2022. يستخدم على نطاق واسع في مصانع تصنيع الصمامات لورش مراقبة الجودة والإصلاح الصادرة في المصنع.

وصف تفصيلي للمنتج نقاط موجزة

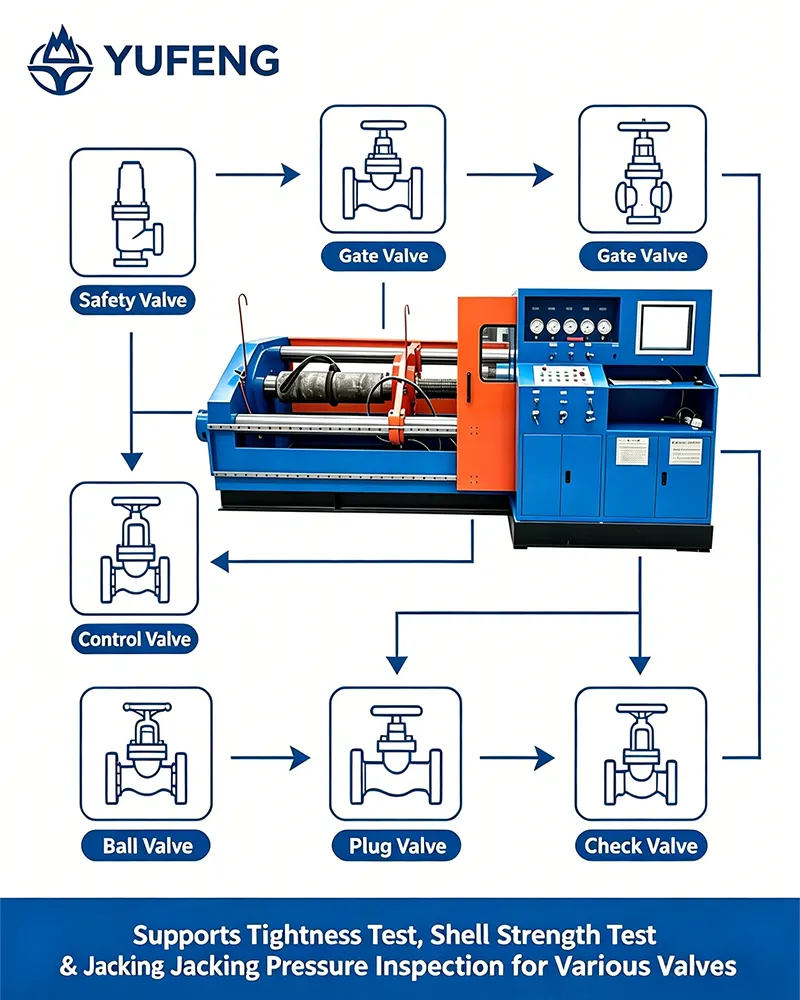

1 DN400 منضدة اختبار صمام التثبيت المحوري اللولبي الأفقي مناسبة للتوصيلات الطرفية ذات الحواف والملحومة والملولبة بما في ذلك الصمامات الكروية وصمامات البوابة وصمامات الكرة الأرضية وصمامات الفحص والصمامات الصناعية الأخرى.

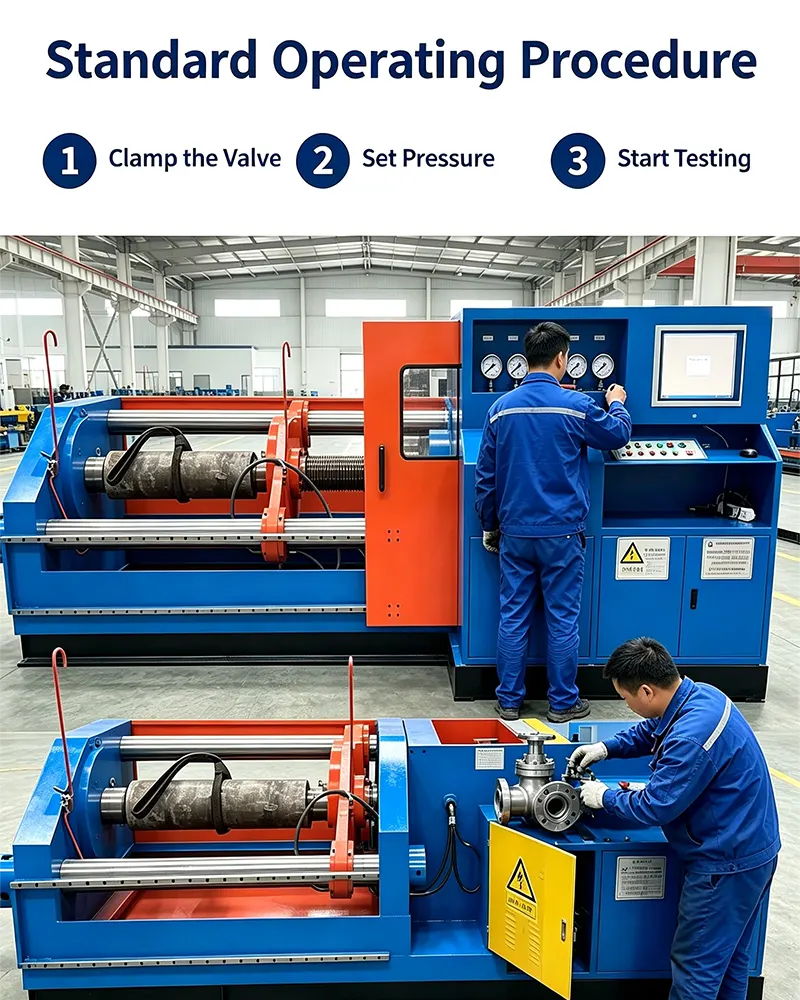

2 طريقة التثبيت: يقوم محرك ثلاثي الطور بتشغيل الصامولة والمسمار الميكانيكي للضغط على لوحة الختم مقابل وجه نهاية الصمام، مما يحقق إحكامًا ثابتًا لوجه النهاية المحورية بأقل قوة خارجية على جسم الصمام.

3 الختم بين الصمام ولوحة الختم: ختم الوجه النهائي بحلقة O أو حشية مسطحة، مما يسمح بالفحص البصري المباشر لنقاط التسرب من أجل التقييم السريع لسلامة الختم.

4 DN400 منضدة اختبار صمام التثبيت المحوري اللولبي الأفقي تدعم وسائط الاختبار بما في ذلك الماء لقوة الصدفة واختبارات الختم ذات الضغط العالي، و4 إلى 7 بار من غاز الهواء أو النيتروجين ذو الضغط المنخفض لاختبارات ضيق الهواء.

5 عناصر اختبار مكتملة: 1.5 مرة اختبار قوة الغلاف الهيدروستاتيكي للضغط الاسمي، 1.1 مرة اختبار ختم الماء عالي الضغط للضغط الاسمي، واختبار إحكام الهواء منخفض الضغط من 4 إلى 7 بار.

6 نطاق قطر الاختبار: DN50 إلى DN400، مع إمكانية تعديل الشوط المرن لاستيعاب أطوال جسم الصمام المختلفة.

7 آلية التثبيت: نظام المسمار والجوز الدقيق الذي يتم تشغيله بواسطة محرك ثلاثي الطور، مما يوفر قوة تثبيت موحدة ومستقرة.

8 قياس الضغط: مزود بمقاييس ضغط عالية الدقة ونظام التحكم الكهربائي بالضغط لصيانة الضغط بشكل دقيق ومستقر أثناء الاختبار.

9 الميزة الأساسية: بالمقارنة مع الآلات الهيدروليكية النقية، يحافظ الهيكل اللولبي على قوة تثبيت ثابتة مع تقليل مخاطر التسرب الهيدروليكي، مما يجعله مثاليًا لفحص جودة صمام الضغط المتوسط ​​المتكرر على المدى الطويل.

ميزات المنتج والتطبيقات

يتميز بنقاط مختصرة

1. يوفر هيكل التثبيت اللولبي الميكانيكي قوة تثبيت ثابتة وموحدة مع خطر تسرب هيدروليكي أقل

2. نظام الجوز والمسمار الذي يحركه محرك ثلاثي الطور من أجل عملية موثوقة وسهلة الصيانة

3. نطاق اختبار واسع قابل للتعديل يغطي DN50 إلى DN400 لمواصفات الصمامات المختلفة

4. تعديل السكتة الدماغية المرن يناسب أطوال جسم الصمام المختلفة

5. مقاييس الضغط عالية الدقة لمراقبة الضغط بدقة

6. نظام التحكم بالضغط الكهربائي يضمن صيانة الضغط لفترة طويلة

7. يدعم كلاً من وسائط اختبار الماء والهواء لقدرة الاختبار الشاملة

8. متوافق مع معايير الاختبار الدولية GB/T 13927 2022

9. انخفاض تكلفة الصيانة مقارنة بالأنظمة الهيدروليكية

10. مثالية لفحص جودة صمام الضغط المتوسط ​​المتكرر على المدى الطويل

تطبيقات نقاط مختصرة

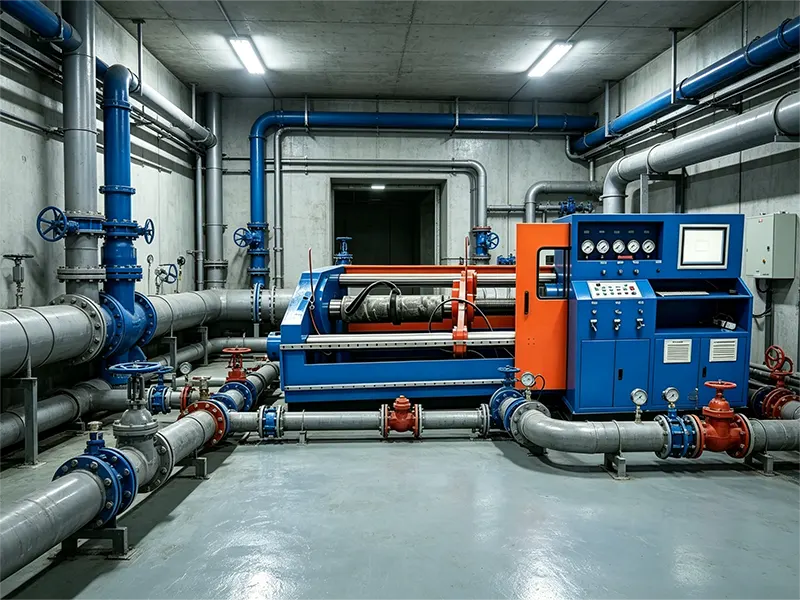

● مصنعي الصمامات لفحص الجودة الصادرة عن المصنع FAT

● ورش إصلاح وصيانة لإصلاح الصمامات MRO

● محطات توليد الطاقة لصيانة الصمامات

● الصناعات الكيماوية والبتروكيماوية

● قطاعات التعدين والمعادن

● المستخدمين النهائيين الصناعيين الكبار لمراقبة الجودة IQC الواردة

● وكالات الاختبار والإصلاح التابعة لجهات خارجية

● شبكات التدفئة المركزية وأنظمة إمدادات المياه

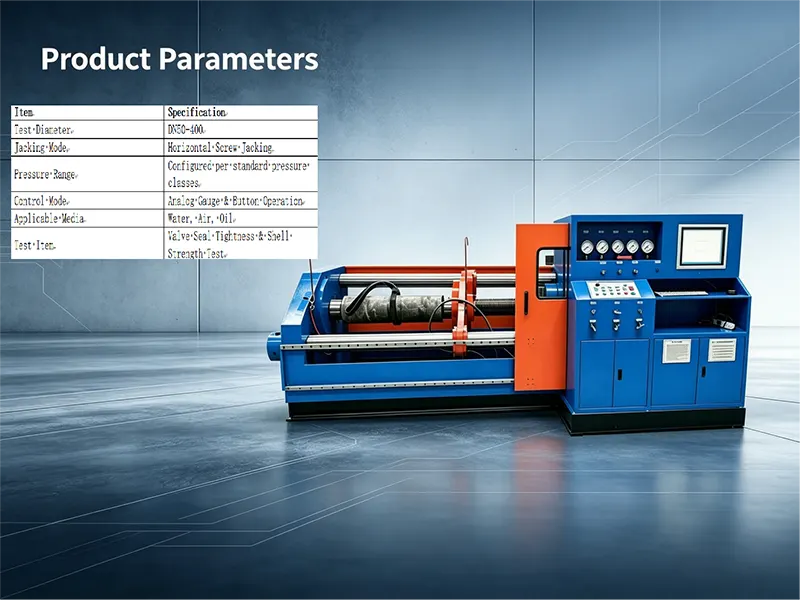

جدول البيانات الفنية

الأسئلة الشائعة نقاط مختصرة

1 هل أنت شركة تجارية أو مصنعة؟

نحن مصنع Wenzhou Yufeng Valve Machinery، وهو مصنع مباشر متخصص في البحث والتطوير وإنتاج معدات اختبار وطحن الصمامات.

2 ما هو موك الخاص بك لمقعد الاختبار هذا؟

موك هو مجموعة واحدة فقط، ونرحب بأوامر المحاكمة الصغيرة والمشتريات بالجملة.

3 ما هي شهادات الجودة التي لديك؟

يتم تصنيع المعدات تحت رقابة صارمة على الجودة، وتتوفر شهادات CE وISO عند الطلب.

4 لماذا تختار التثبيت اللولبي بدلاً من التثبيت الهيدروليكي؟

تحافظ آلية اللولب على قوة تثبيت ثابتة مع تقليل خطر التسرب الهيدروليكي، وتكلفة صيانة أقل، كما أنها مثالية لفحص جودة صمام الضغط المتوسط ​​المتكرر على المدى الطويل.

5 ما هي معايير الاختبار التي يتوافق معها هذا الجهاز؟

متوافق مع GB/T 13927 2022، ويمكنه أيضًا تلبية معايير API وISO عند الطلب.

6 هل تدعم خدمات OEM ODM المخصصة؟

نعم، نحن نقوم بتخصيص نطاق قطر الاختبار، والسكتة الدماغية، وقوة التثبيت، وأنظمة التحكم بناءً على متطلبات محددة.

7 ما هي وسائط الاختبار التي يدعمها؟

يدعم كلاً من الماء للاختبارات الهيدروستاتيكية والهواء منخفض الضغط أو النيتروجين لاختبارات ضيق الهواء.

8 ما هي المهلة القياسية؟

التكوين القياسي عادة من 21 إلى 30 يومًا، والنماذج المخصصة من 30 إلى 35 يومًا.

9 ما هي شروط الدفع التي تقبلونها؟

عادةً ما يكون T/T مع إيداع 30 بالمائة ورصيد 70 بالمائة قبل الشحن، كما أن خطاب الاعتماد في الأفق مقبول أيضًا.

10 ما هي المعلومات التي يجب أن أقدمها لعرض الأسعار؟

يرجى مشاركة نوع الصمام، ونطاق القطر DN، والضغط الاسمي PN، ونوع اتصال الصمام ذي الحواف أو الملحومة أو الملولبة، ومتطلبات حجم الإنتاج.
