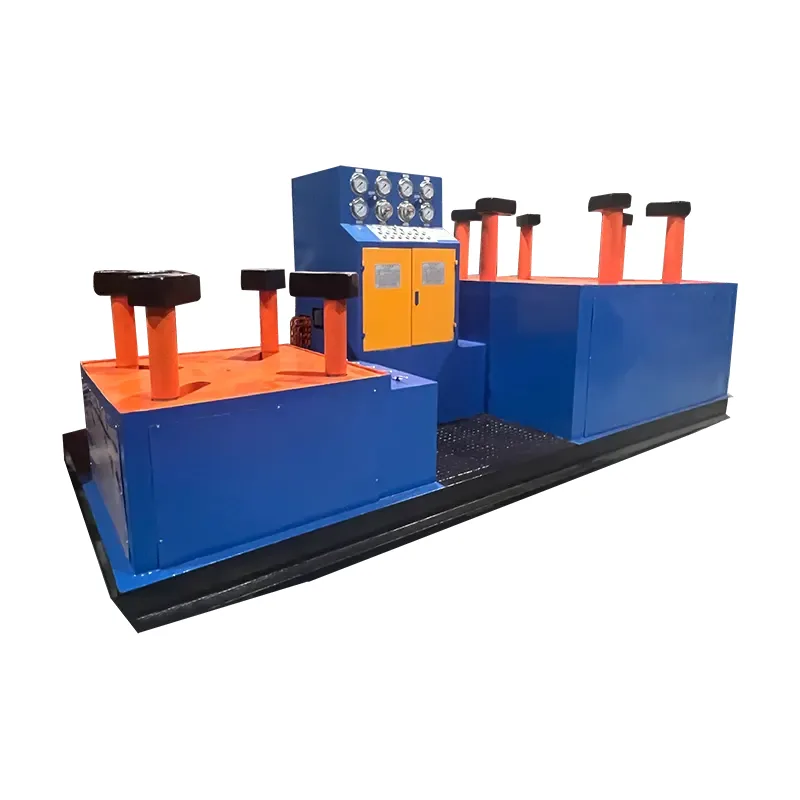

منضدة اختبار صمام الفراشة مع محطة مزدوجة

أدوات مانعة للتسرب قابلة للتبديل لمختلف أنواع الوجه النهائي لصمام الفراشة مع نظام تثبيت الضغط الهيدروليكي.

يدعم الضغط على المدى الطويل لقوة القشرة واختبارات أداء الختم ثنائية الاتجاه.

مجهزة بجهاز حماية السلامة الهيدروليكي ذاتي القفل.

يتوافق مع معايير اختبار GB/T 13927 2022 وAPI 598.

يدعم وسائط اختبار المياه والغاز.

أبعاد الماكينة 4.5 في 1.4 في 1.7 متر، الوزن 10 طن، القوة 13 كيلو وات.

مثالية للفحص الآلي لخط إنتاج صمامات الفراشة والشركة المصنعة للصمامات FAT.

وصف تفصيلي للمنتج نقاط موجزة

1 منضدة الاختبار الهيدروليكي ذات المحطة المزدوجة لصمامات الفراشة مناسبة لصمامات الفراشة من نوع الرقاقة ونوع العروة ونوع الشفة بما في ذلك الأنواع المتحدة المركز والغريب الأطوار من DN250 إلى DN1200.

2 يسمح تكوين المحطة المزدوجة لمحطتين بالعمل بشكل مستقل أو في وقت واحد، مما يحسن بشكل كبير من كفاءة اختبار الدفعات.

3 أدوات مانعة للتسرب قابلة للتبديل مصممة خصيصًا لأوجه نهاية صمام الفراشة تضمن الختم الموثوق به عبر مواصفات الصمام المختلفة.

منضدة اختبار هيدروليكية ذات 4 محطات مزدوجة لصمامات الفراشة تدعم الماء لإجراء اختبارات الغلاف الهيدروستاتيكي والختم، والهواء منخفض الضغط أو النيتروجين لاختبارات ضيق الهواء.

5 تتضمن عناصر الاختبار اختبار قوة غلاف PN 1.5 مرة واختبار ختم الماء عالي الضغط PN 1.1 مرة لكل متطلبات GB/T 13927 2022.

6 يتيح نظام الاحتفاظ بالضغط الهيدروليكي صيانة الضغط المستقر على المدى الطويل لاختبار أداء الختم ثنائي الاتجاه.

7 جهاز حماية السلامة ذاتي القفل الهيدروليكي يضمن سلامة المشغل والمعدات أثناء الاختبار.

8 تصميم عالمي يستوعب أنواع ومواصفات صمامات الفراشة المتعددة مع سهولة تغيير الأدوات.

9 أبعاد الماكينة 4.5 في 1.4 في 1.7 متر الوزن 10 طن القوة 13 كيلو وات.

10 يتوافق مع معايير الاختبار الدولية GB/T 13927 2022 وAPI 598.

ميزات المنتج والتطبيقات

سمات

تصميم محطة مزدوجة لإجراء اختبارات مستقلة أو متزامنة لزيادة الإنتاجية إلى أقصى حد

أدوات ختم قابلة للتبديل لمختلف أنواع الوجه النهائي لصمام الفراشة

نظام الاحتفاظ بالضغط الهيدروليكي لصيانة الضغط المستقر على المدى الطويل

القدرة على اختبار أداء الختم ثنائي الاتجاه

جهاز حماية السلامة ذاتي القفل الهيدروليكي

يدعم كلاً من وسائط الماء والغاز للاختبار الشامل

تصميم عالمي يناسب صمامات الفراشة من نوع الرقاقة والعروة والشفة

يفي بمعايير GB/T 13927 2022 وAPI 598

بصمة مدمجة بأبعاد 4.5 × 1.4 × 1.7 متر

التطبيقات

خطوط إنتاج صمامات الفراشة لاختبار قبول المصنع

الشركات المصنعة للصمامات لفحص الجودة الصادرة

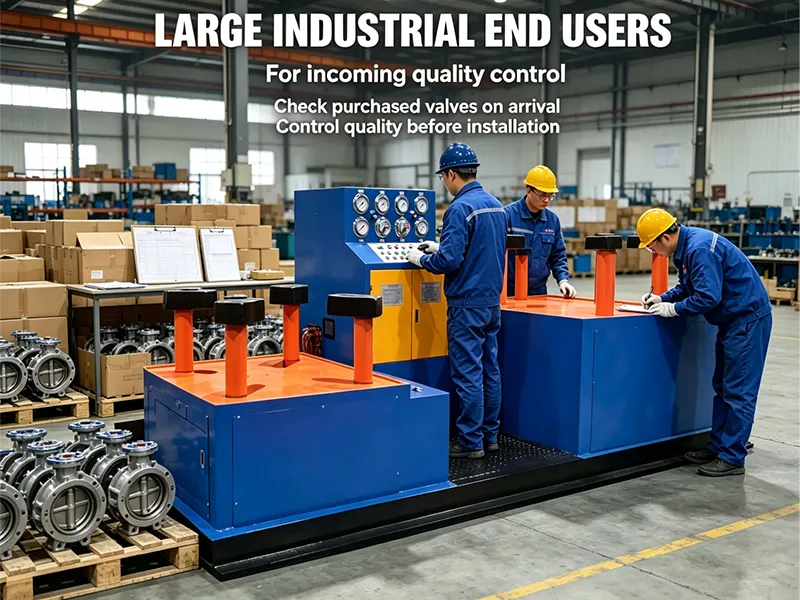

المستخدمون النهائيون الصناعيون الكبار لمراقبة الجودة الواردة

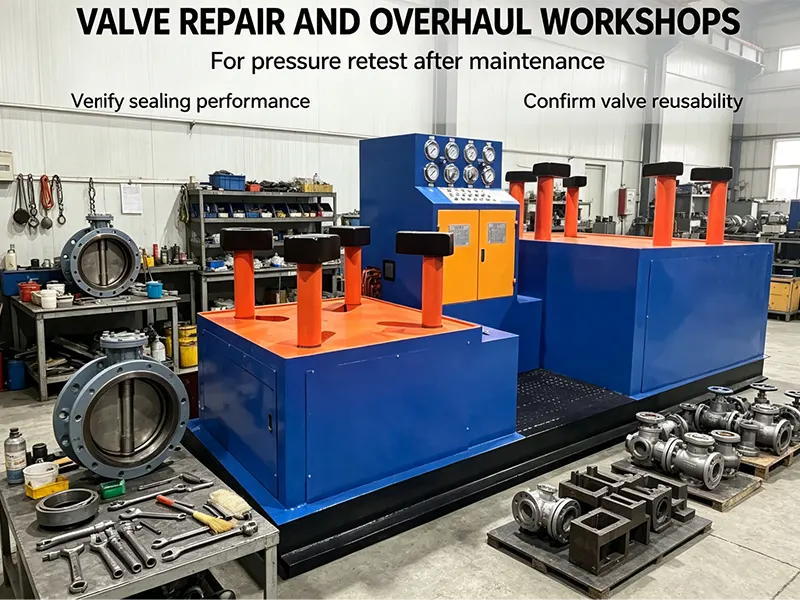

ورش إصلاح وتجديد الصمامات

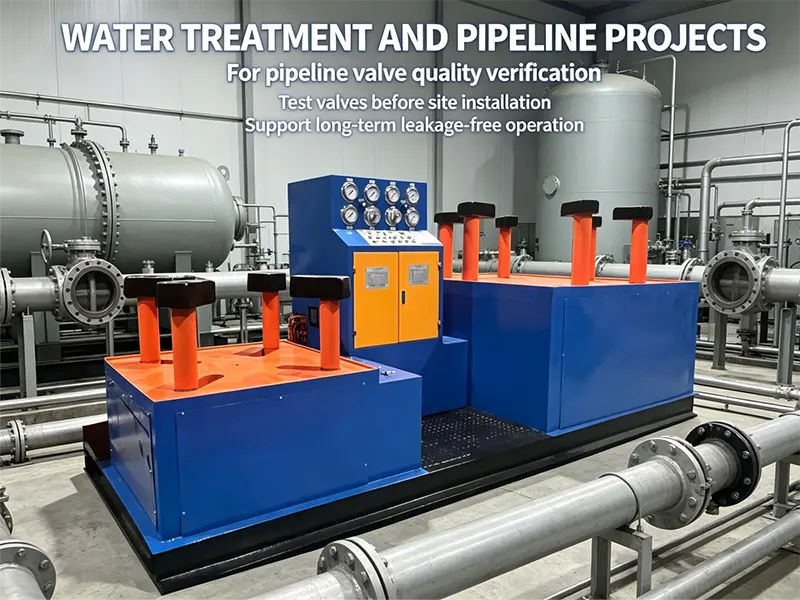

مشاريع معالجة المياه وخطوط الأنابيب

محطات توليد الطاقة والمصانع الكيماوية

مختبرات اختبار الطرف الثالث

جدول البيانات الفنية

التعليمات

1. ما هي أنواع صمامات الفراشة التي يمكن لمقعد الاختبار التعامل معها؟

إنها تتعامل مع صمامات الفراشة من نوع الرقاقة، ونوع العروة، ونوع الحافة، بما في ذلك التصميمات المتحدة المركز والغريب الأطوار، من DN250 إلى DN1200.

2. كيف يعمل تصميم المحطة المزدوجة على تحسين الكفاءة؟

ويمكن للمحطتين العمل بشكل مستقل أو في وقت واحد. يمكنك اختبار حجمين مختلفين من الصمامات في نفس الوقت، أو استخدام محطة واحدة أثناء تحميل الأخرى، مما يؤدي إلى تقليل وقت التوقف عن العمل وتحسين إنتاجية فحص الدفعة بشكل كبير.

3. ما هي طريقة الختم التي تستخدمها؟

إنها تستخدم أدوات إغلاق قابلة للتبديل مصممة خصيصًا للأسطح الطرفية لصمام الفراشة. يمكن تبديل مجموعات الأدوات المختلفة بسرعة لتتوافق مع مواصفات الصمامات المختلفة وأنواع الوجه النهائي.

4. ما هي عناصر الاختبار التي يمكن تنفيذها؟

يقوم بإجراء اختبار قوة الغلاف عند ضغط اسمي 1.5 مرة واختبار ختم الماء عالي الضغط عند 1.1 مرة من الضغط الاسمي لكل GB/T 13927 2022، بالإضافة إلى اختبار أداء الختم ثنائي الاتجاه مع الاحتفاظ بالضغط على المدى الطويل.

5. ما هي وسائط الاختبار التي تدعمها؟

وهو يدعم الماء لاختبارات الغلاف الهيدروستاتيكي والختم، والهواء منخفض الضغط أو النيتروجين لاختبارات ضيق الهواء.

6. ما هي ميزات السلامة المضمنة؟

جهاز حماية السلامة ذاتي القفل الهيدروليكي يمنع نظام التثبيت من الارتخاء أثناء ضغط تجويف الصمام، مما يضمن سلامة المشغل.

7. ما هي أبعاد ووزن الآلة؟

أبعادها 4.5 في 1.4 في 1.7 متر، الوزن 10 طن، واستهلاك الطاقة 13 كيلووات.

8. ما هي المعايير التي تتوافق معها هذه الآلة؟

إنه يتوافق مع GB/T 13927 2022 وAPI 598. ويمكن أيضًا تهيئته للمعايير الدولية الأخرى عند الطلب.

9. هل يمكنها التعامل مع كل من صمامات الفراشة المركزية والغريبة الأطوار؟

نعم، إن التصميم العالمي وأدوات الختم القابلة للتبديل تلائم كلاً من صمامات الفراشة المركزية والغريبة الأطوار عبر نطاق DN250 إلى DN1200 الكامل.

10. ما هي المعلومات التي تحتاجها لعرض الأسعار؟

يرجى تقديم نوع صمام الفراشة (الرقاقة/العروة/الشفة)، والقطر بـ DN، ومعدل الضغط بـ PN أو الفئة، ونوع الوجه النهائي، وما إذا كنت بحاجة إلى أي ميزات اختيارية مثل التحكم PLC أو الحصول على البيانات.
