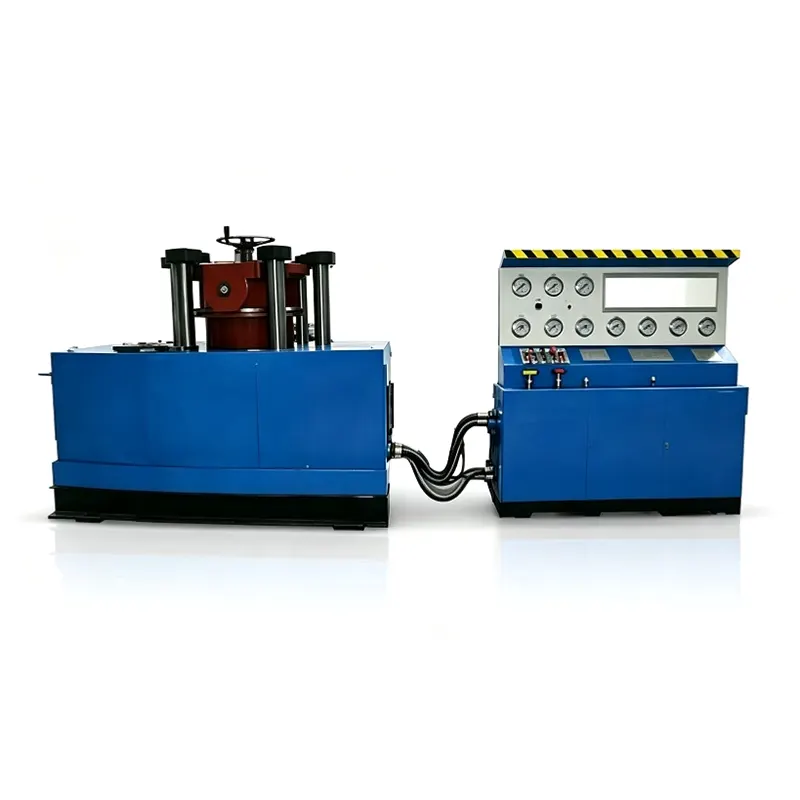

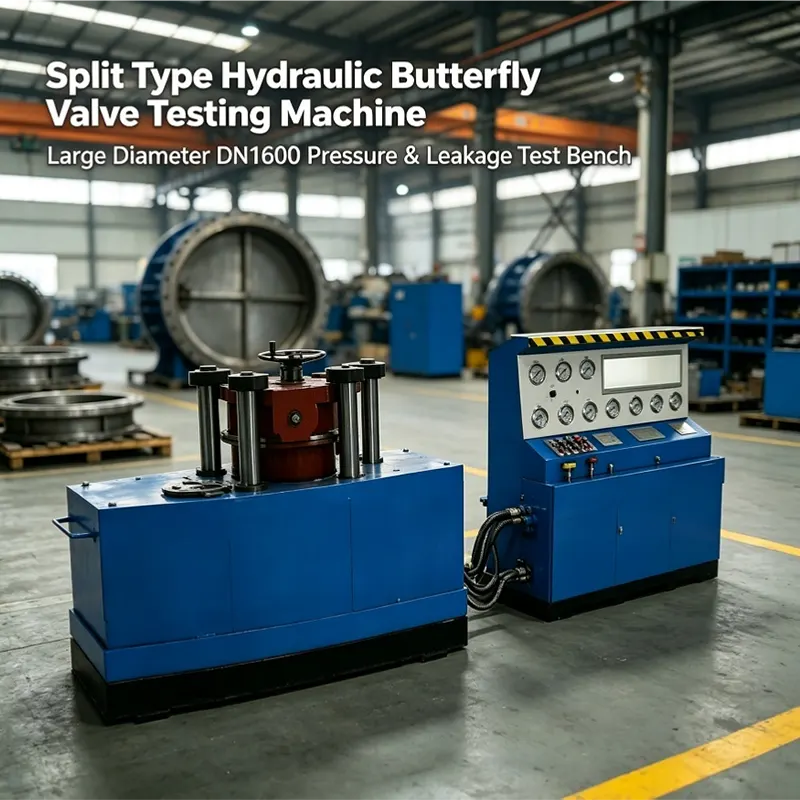

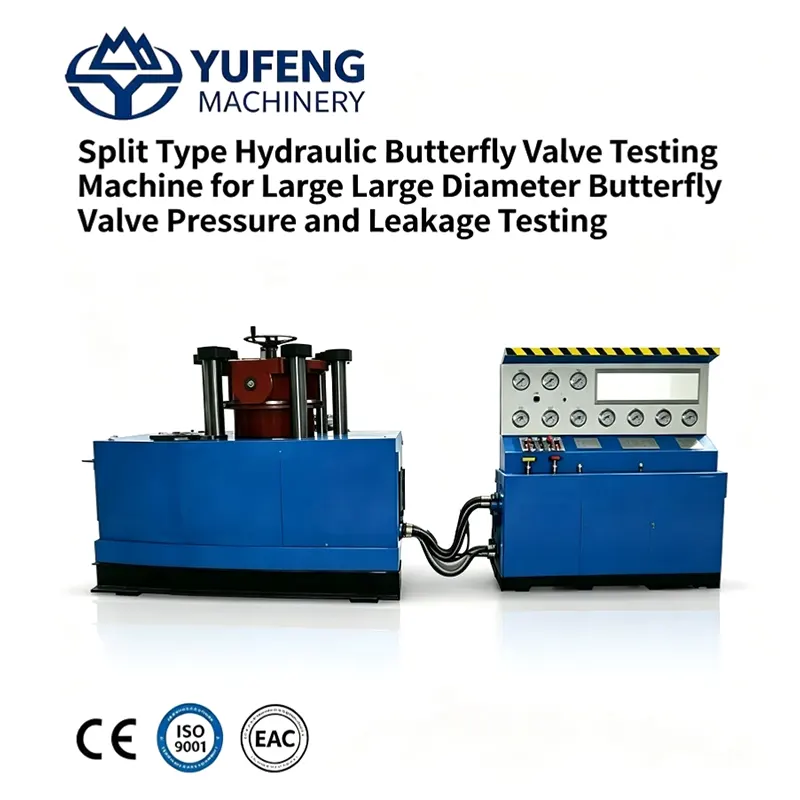

DN1600 مقعد اختبار هيدروليكي خاص من النوع المنفصل لصمامات الفراشة

إن مقعد الاختبار الهيدروليكي العمودي الخاص من النوع المنفصل DN1600 لصمامات الفراشة قابل للتطبيق على اختبارات القوة وأداء الختم لصمامات الفراشة المتصلة بالشفة والمتصلة بالرقاقة. إنها تعتمد فكًا متحركًا متزامنًا لتحقيق التثبيت المتزامن؛ هناك شكلان هيكليان (محطة واحدة ومتعددة المحطات) اختياريان عند تقديم الطلبات.

يمكن للعملاء اختيار وسائط الاختبار بشكل مستقل: الماء النظيف أو الهواء المضغوط أو زيت الديزل. الآلة مجهزة بشكل قياسي بمضخة مياه منخفضة الضغط ومضخة معززة عالية الضغط وخزان مياه متداول. تشتمل الوحدات الإضافية الاختيارية على نظام إدارة بيانات الاختبار الذكي ونظام تبريد الهواء الهيدروليكي ونظام التفريغ الهيدروليكي الأوتوماتيكي. يمكن تخصيص عيار الاختبار والحد الأقصى لضغط الاختبار وفقًا لمتطلبات الإنتاج الفعلية للعميل، مع الامتثال الكامل لمعايير اختبار ضغط الصمام الصناعي GB/T13927-2022 وAPI 598.

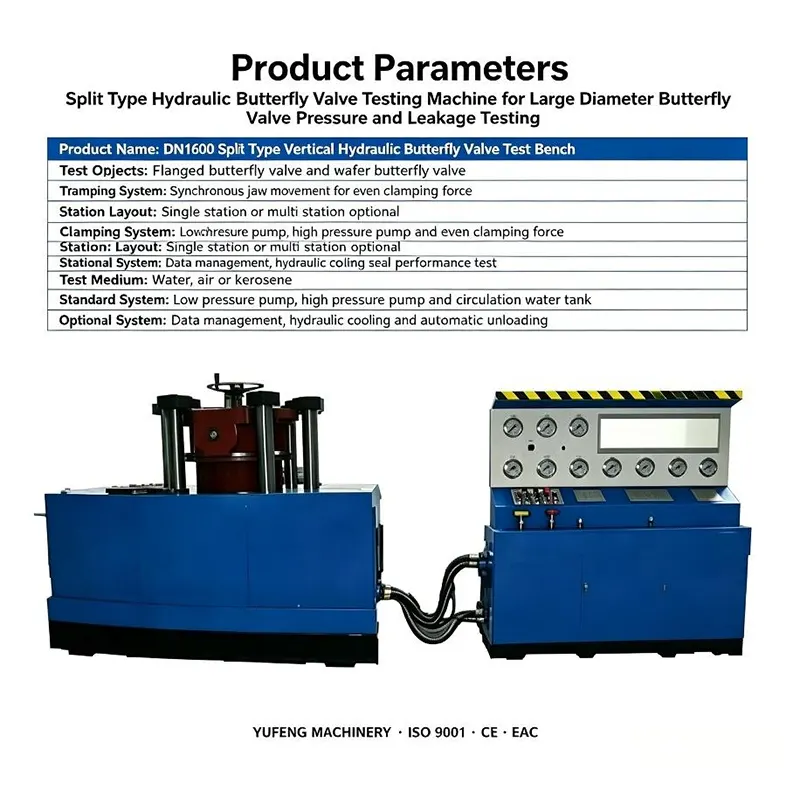

المعلمات الأساسية الثابتة المستمدة من مواد الصورة الخاصة بك: نطاق العيار القابل للتطبيق: DN1000 ~ DN1600 البعد الإجمالي: 2500 × 2500 × 1600 مم إجمالي وزن الماكينة: 15 طن الطاقة المقدرة: 15 كيلو وات

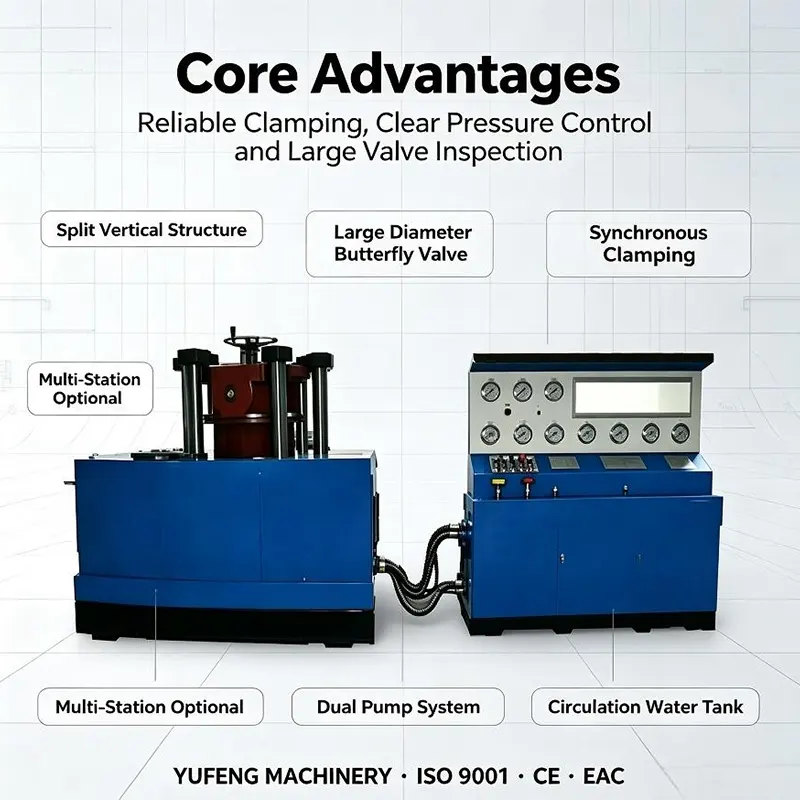

سبع مزايا أساسية متباينة

1. هيكل متكامل رأسي منقسم، مناسب لصمامات الفراشة الثقيلة ذات العيار الكبير جدًا ميزة التصميم الأساسية لمقعد الاختبار الهيدروليكي العمودي الخاص من النوع المنفصل DN1600 لصمامات الفراشة: تخطيط الجسم المنفصل + هيكل التثبيت العمودي، تم تطويره خصيصًا لصمامات فراشة خط الأنابيب الكبيرة جدًا DN1000-DN1600. يتجنب التثبيت العمودي بشكل فعال تشوه الانحناء لأجسام الصمامات السميكة والثقيلة ذات القطر الكبير الناتجة عن الوضع الأفقي، ويكون التثبيت أكثر استقرارًا ودقة التمركز أعلى.

2. آلية التثبيت الهيدروليكي المتزامن بأربعة الفك تعتمد تصميم ناقل حركة متزامن متعدد الفك، جميع فكي التثبيت تتقدم وتتراجع بسرعة ثابتة تمامًا، ويتم الاحتفاظ بالصمام دائمًا في الموضع المركزي أثناء التثبيت، والضغط الموحد حول الحافة، ولا يوجد انحراف من جانب واحد، حل شامل لمشكلة تسرب الختم التي تحدث بسهولة أثناء اختبار الضغط لصمامات الفراشة الكبيرة.

3.التخطيط الاختياري المزدوج لمحطة واحدة/متعددة المحطات يمكن اختيار تكوينين وفقًا لطلب سعة الإنتاج: محطة عمل واحدة للفحص المتقطع للدفعة الصغيرة؛ تخطيط متعدد المحطات للكشف المستمر عن كتلة خط التجميع، والتبديل المرن للتكيف مع احتياجات جدولة الإنتاج المختلفة للشركات المصنعة.

4. ثلاثة وسائط اختبار اختيارية + نظام مياه تداول بحلقة مغلقة يدعم وسائط الاختبار الثلاثة للمياه والهواء والديزل لتلبية متطلبات الفحص لظروف العمل المختلفة؛ يقوم خزان المياه الدائري المدمج ذو السعة الكبيرة بتجميع مياه الصرف الصحي الاختبارية لإعادة التدوير المتكرر، مما يوفر استهلاك المياه ويحافظ على بيئة ورشة العمل نظيفة.

5. تعبئة المياه ذات الضغط المنخفض + نظام المضخة المزدوجة عالي الضغط، مضخة الضغط المنخفض تملأ تجويف الصمام بسرعة وتخرج الهواء الداخلي؛ تقوم مضخة الضغط العالي بارتفاع الضغط المتدرج وعقد الضغط المستمر لفترة طويلة. يعمل التحكم في الضغط المستمر PLC تلقائيًا على تعويض فقدان الضغط، وتلبي دقة التحكم في الضغط متطلبات الاحتفاظ بالضغط متعدد المراحل لمعيار API 598.

إطار صلب شديد التحمل بوزن 6.15 طن مع معالجة لتخفيف الضغط. الإطار بأكمله ملحوم بشكل متكامل بلوحة فولاذية سميكة للغاية ويتم معالجته عن طريق التلدين لتخفيف الضغط، مع قدرة تحمل إجمالية تبلغ 15 طنًا. عملية التحميل الثقيل المستمرة على المدى الطويل لا تحتوي على اهتزاز الإطار أو التواء أو تشوه، كما أن معيار التثبيت مستقر بشكل دائم.

7. مجموعة وظائف الترقية الذكية الاختيارية المعيارية يمكن للعملاء اختيار ثلاثة أنظمة اختيارية بحرية: نظام إدارة تسجيل البيانات الذكي، ونظام تقليل درجة حرارة زيت تبريد الهواء الهيدروليكي، ونظام تفريغ تخفيف الضغط التلقائي بعد اكتمال الاختبار، والتي يمكن إضافتها وترقيتها في أي وقت في المرحلة اللاحقة.

استكمال جدول المعلمات التقنية

سبعة سيناريوهات للتطبيق المستهدف

1. صمام فراشة خط أنابيب ذو عيار كبير المصنعين المحترفين: فحص المصنع دون اتصال بالإنترنت لصمامات فراشة خط أنابيب الحفاظ على المياه الكبيرة جدًا.

2. دعم المشروع الوطني واسع النطاق لتحويل المياه: اختبار ختم القبول لصمامات الحفاظ على المياه الكبيرة DN1000-DN1600.

3. مصنعي معدات خطوط الأنابيب البتروكيماوية لمسافات طويلة: اختبار القوة والضيق ثنائي الاتجاه لصمامات الفراشة لخطوط الأنابيب الثقيلة.

4. شركات هندسة خطوط الأنابيب الكبيرة للتدفئة المركزية الحضرية: إعادة فحص الصيانة الدورية لصمامات الفراشة الكبيرة لخط الأنابيب الرئيسي للتدفئة.

5. محطة الصيانة الاحترافية للصمامات الكبيرة جدًا: إعادة اختبار الأداء بعد تجديد صمامات الفراشة ذات العيار الكبير المعاد تدويرها.

6. مقاولو هندسة الحفاظ على المياه وخطوط الأنابيب في الخارج: معدات اختبار الصمامات العمودية المخصصة ذات العيار الكبير مع وثائق شهادة التصدير الكاملة CE.

7. مختبر البحث والتطوير الهيكلي لصمامات الفراشة الكبيرة: اختبار مقارنة ضغط دورة التعب للنماذج الأولية الجديدة للصمامات ذات العيار الكبير جدًا.

نظام الخدمة العالمية المتكاملة لما قبل البيع وأثناء البيع وما بعد البيع

الدعم الفني المخصص لما قبل البيع

يجري مهندسو اختبار الصمامات الكبيرة المحترفون اتصالات فنية فردية، ويؤكدون وضع اتصال الصمام، ونطاق العيار، والحد الأقصى لضغط الاختبار، وكمية المحطة والمتطلبات الوظيفية الاختيارية؛ تقديم رسومات تخطيط أساس المعدات وخدمة التحقق من اختبار ضغط عينة الصمام مجانًا، وإصدار مخطط اختبار مخصص كامل وعرض أسعار رسمي في غضون 24 ساعة عمل.

الإنتاج داخل المبيعات وتسليم التعبئة والتغليف للتصدير

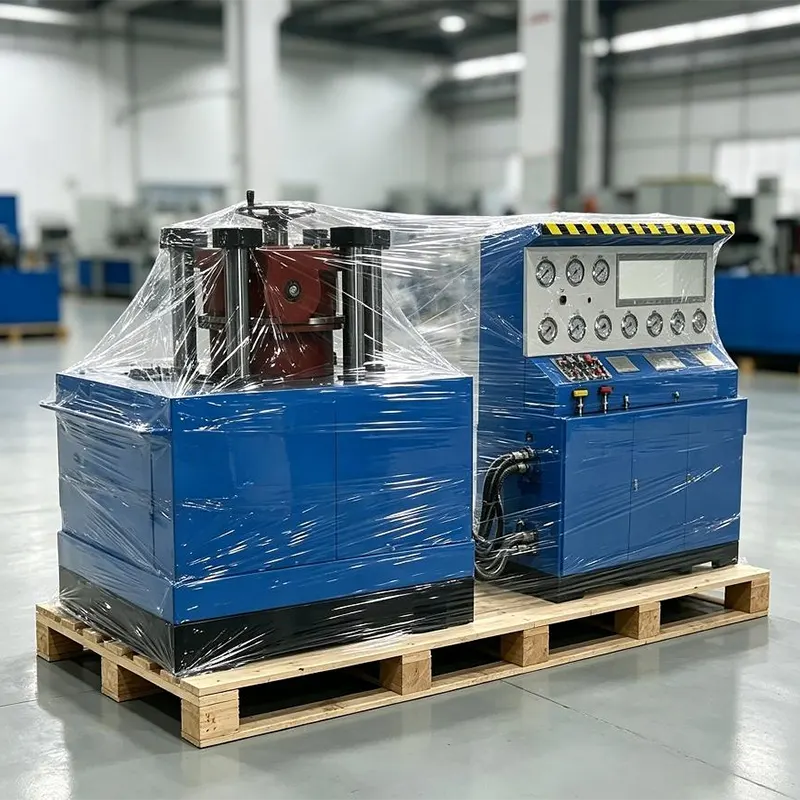

يتم تتبع تقدم الإنتاج بالكامل من خلال الفيديو في الوقت الفعلي؛ يتم إجراء اختبار الضغط الدوري للحمل الكامل قبل التسليم ويتم أرشفة جميع بيانات الاختبار. تعتمد منتجات التصدير إطارًا خشبيًا صلبًا سميكًا للغاية + عبوات معززة مقاومة للصدمات والرطوبة بحزام فولاذي، ومجهزة بمخطط تخطيطي هيدروليكي ورسم كهربائي ودليل تشغيل متعدد اللغات ومجموعة كاملة من وثائق شهادة التخليص الجمركي.

خدمة الضمان العالمي لما بعد البيع

تتمتع المكونات الأساسية مثل الأسطوانات الهيدروليكية المتزامنة والمضخات المعززة ووحدات التحكم PLC بضمان عالمي لمدة 24 شهرًا؛ الاستبدال المجاني لقطع الغيار التالفة غير الاصطناعية خلال فترة الضمان. نحن نقدم تصحيح أخطاء المعلمات عبر الإنترنت عن بعد، ودروس فيديو للتشغيل الكامل، وننسق الوكلاء المحليين في الخارج للتركيب والتشغيل والصيانة في الموقع؛ توريد مدى الحياة لقطع الغيار الهيدروليكية العامة والاستشارة الفنية المجانية لاختبار ضغط الصمام على المدى الطويل.

الأسئلة الشائعة وإرشادات الشراء الرسمية

الأسئلة المتداولة

س 1: ما هي ميزة الهيكل المنفصل العمودي مقارنةً بمقعد الاختبار الأفقي لصمامات الفراشة الكبيرة؟

A1: صمامات الفراشة ذات العيار الكبير ثقيلة وضخمة؛ الوضع الأفقي عرضة لتشوه الانحناء تحت الوزن الذاتي، مما يؤدي إلى انحراف الختم. يضمن التثبيت العمودي أن يتم الضغط على الصمام عموديًا بشكل موحد، ويكون التمركز دقيقًا، وتكون بيانات الاختبار أكثر أصالة.

س2: هل يمكن تغيير محطة واحدة إلى محطات متعددة لاحقًا؟

A2: يحتفظ إطار عمل المعدات بواجهة التوسعة، ويمكن إجراء تحويل متعدد المحطات وفقًا لطلب نمو الطاقة الإنتاجية اللاحق.

س 3: هل يمكن تثبيت وظائف تسجيل البيانات وتبريد الهواء والتفريغ التلقائي بعد التسليم؟

A3: تدعم جميع الوظائف المعيارية الاختيارية مرحلة ما بعد التثبيت والترقية.

Q4: هل يمكن معالجة شهادة CE لأعمال التصدير الخارجية؟

ج4: يمكننا إكمال التحول الكامل لسلامة الآلات الصناعية بالاتحاد الأوروبي CE، وتكوين لوحة اللمس متعددة اللغات وجهد التصدير 415 فولت، وإصدار شهادات CE الرسمية للتخليص الجمركي في الخارج وتدقيق قبول المشروع.

س 5: ما هي دورة تسليم الإنتاج القياسية؟

A5: التكوين القياسي للمحطة الواحدة: 40 يوم عمل؛ نسخة مطورة ذكية متعددة المحطات مخصصة: 48 يوم عمل.

إرشادات الشراء

يرجى إبلاغنا بنوع توصيل الصمام المطبق ونطاق العيار والحد الأقصى لضغط الاختبار ونموذج المحطة المطلوبة ومتطلبات شهادات التصدير. سنقوم بصياغة حل مخصص كامل لاختبار الضغط الرأسي لصمامات الفراشة ذات العيار الكبير وعروض أسعار الشراء التفضيلية بالجملة في غضون 24 ساعة، ودعم طلبات التعاون الإطارية السنوية لمصنعي الصمامات الكبيرة والمشاريع الداعمة لخطوط أنابيب EPC العالمية للحفاظ على المياه.
