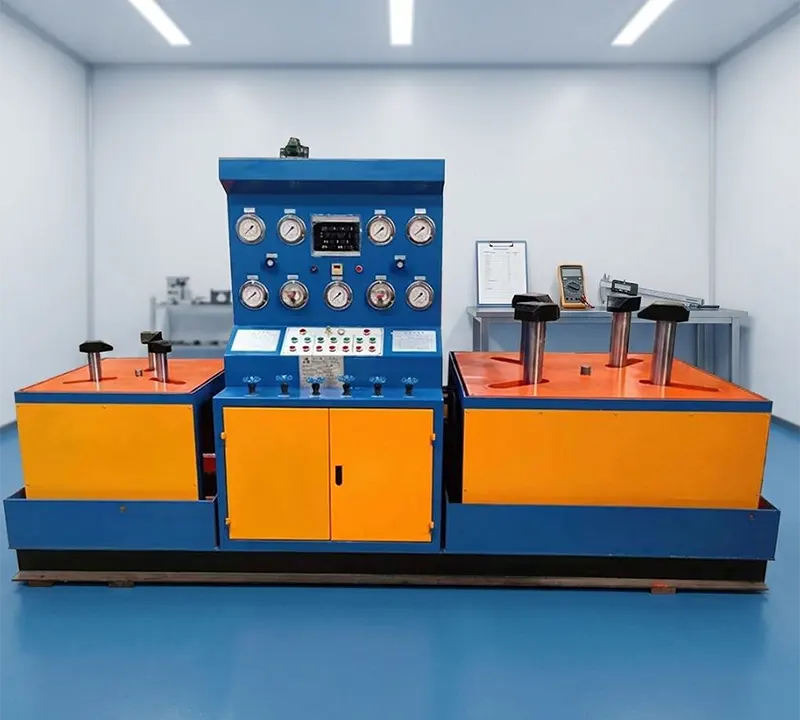

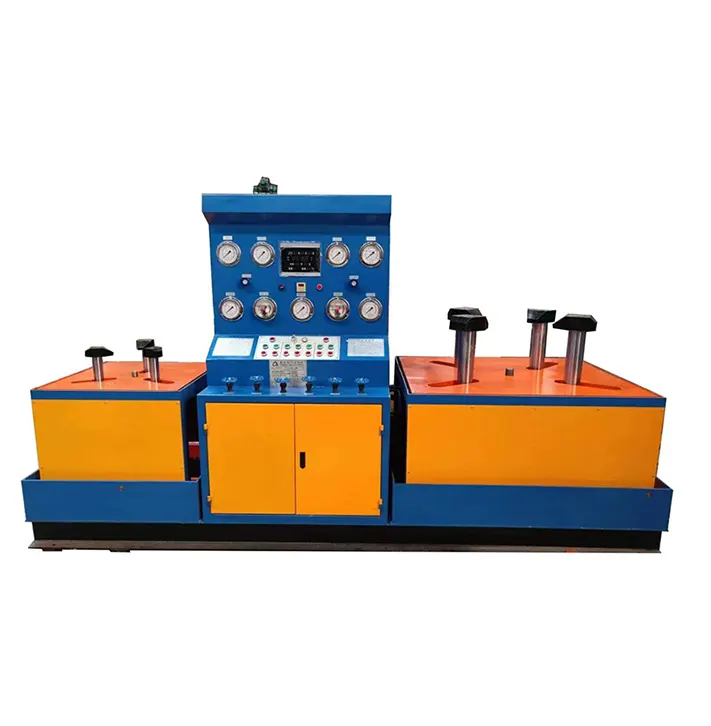

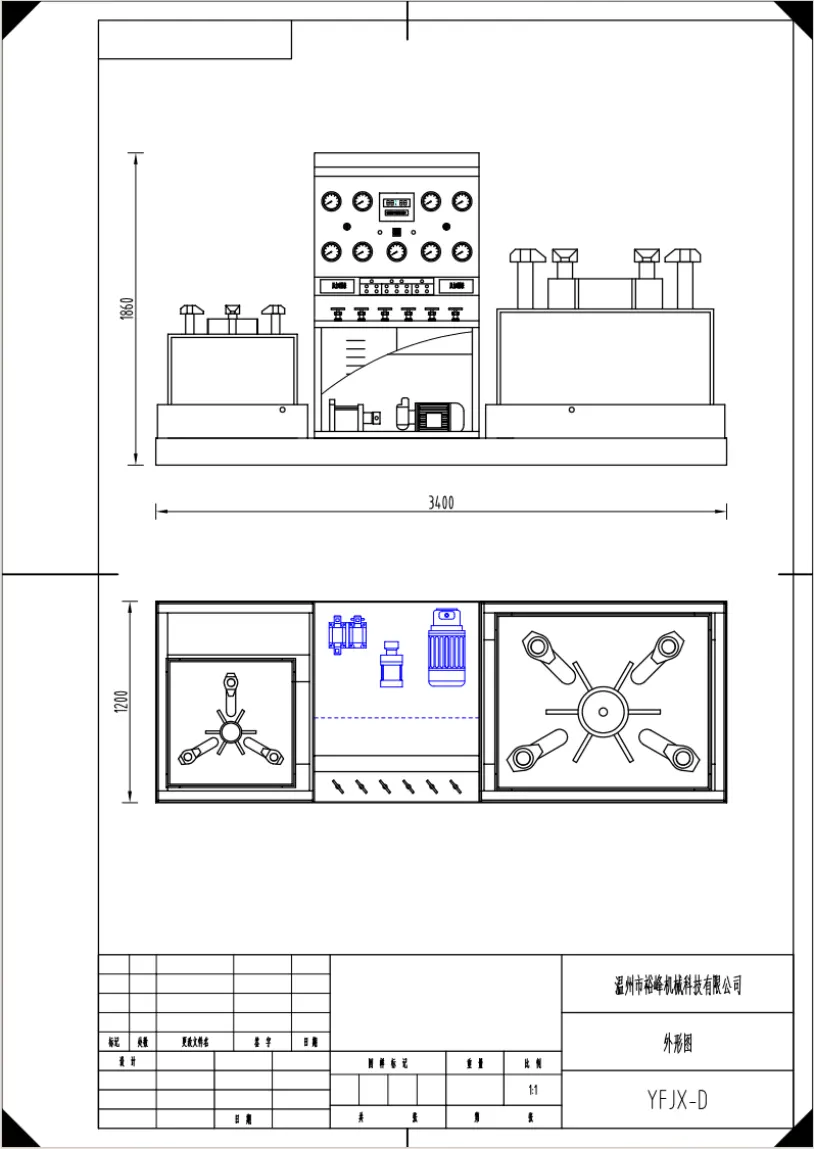

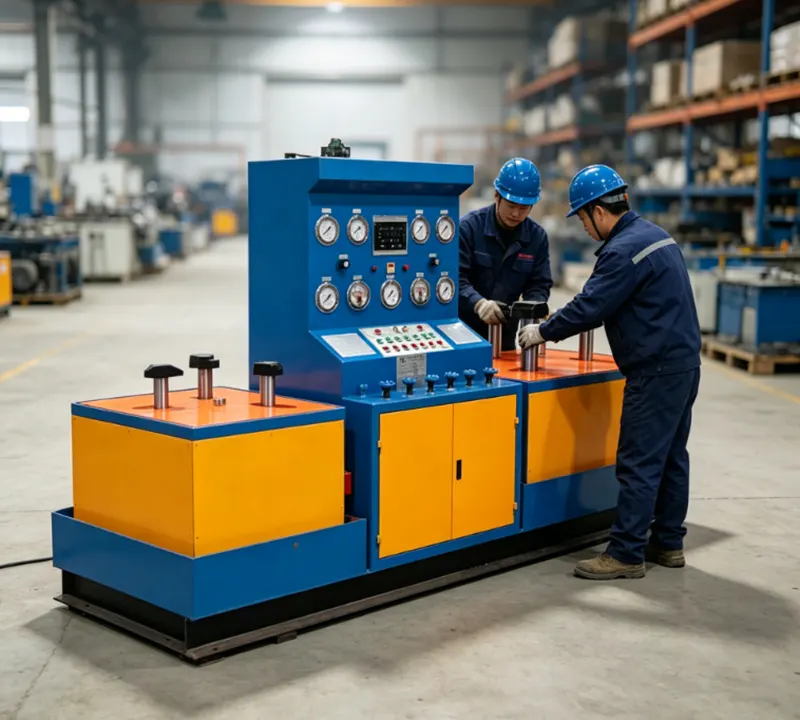

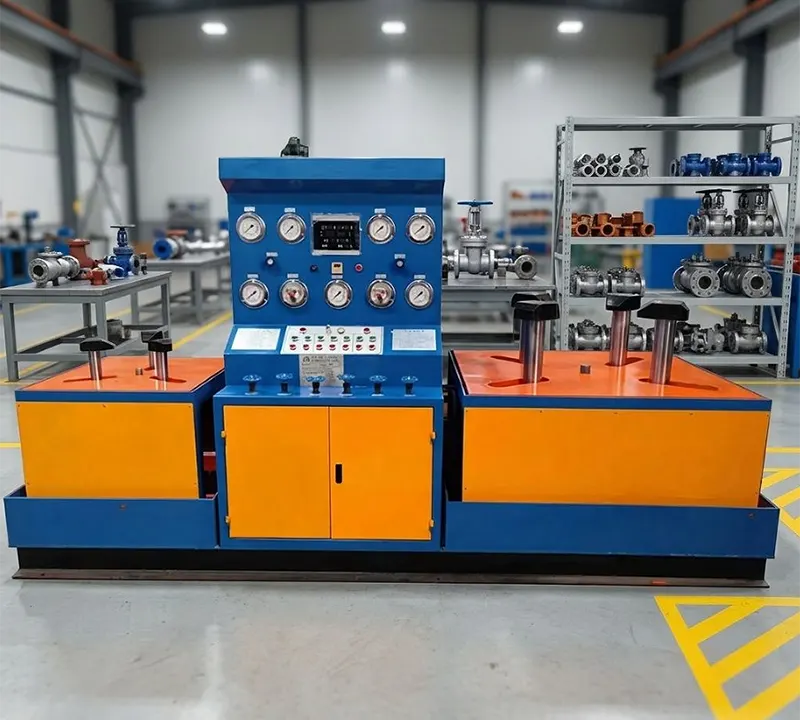

مقعد اختبار صمام الفراشة الهيدروليكي من النوع D600

معدات اختبار الصمامات

القشرة واختبار خاصية الختم للضغط المنخفض

اختبار الغاز للمياه ذات الضغط العالي

 1. مصمم خصيصًا لاختبار الغلاف وأداء الختم لصمامات الفراشة، وصمامات بوابة السكين والصمامات الأخرى ذات التوصيلات الفلنجة التي تتراوح من DN50 إلى DN600.

2. دعم وسط الغاز منخفض الضغط للمياه ذات الضغط العالي.

3. هيكل التثبيت الفكي الهيدروليكي سليم للصمام.

4. معدات PN16-PN420 المخصصة (وفقًا لمستوى الضغط المخصص للعميل).

تم تصميم منضدة اختبار صمامات الفراشة الهيدروليكية ذات المحطة المزدوجة DN600 لاختبار صمامات الفراشة ذات الحواف أو الرقاقات المستقيمة، بالإضافة إلى صمامات بوابة السكين.

تستخدم طريقة التثبيت أدوات القابض التي تثبت الجوانب المقابلة للفلنجات، مع قوة تثبيت قابلة للتعديل وأقل قوة خارجية. يتم تحقيق الختم بين الصمام واللوحة العمياء من خلال الختم الدائري لنهاية الوجه، مما يسمح للمشغلين بمراقبة مواقع التسرب مباشرة. تشتمل وسائط الاختبار على الماء لاختبارات الختم الهيدروستاتيكي والضغط العالي، والغاز منخفض الضغط (الهواء أو النيتروجين عند 4 إلى 7 بار) لاختبارات إحكام الهواء. يكمل المقعد ثلاثة عناصر اختبار: 1.5 مرة اختبار الغلاف الهيدروستاتيكي للضغط الاسمي، 1.1 مرة اختبار ختم الماء عالي الضغط للضغط الاسمي، واختبار ختم الهواء منخفض الضغط من 4 إلى 7 بار. تغطي محطة العمل اليسرى نطاق اختبار من DN50 إلى DN250، مع طول هيكلي للصمام من 43 إلى 165 مم، وقطر الشفة من 165 إلى 425 مم، وتباعد القرص الفكي من 200 إلى 400 مم. إنها مجهزة بثلاث أسطوانات تثبيت، قطر كل منها 100 مم، وقضبان كباس بقطر 60 مم، مما يوفر قوة تثبيت قصوى تصل إلى 40 طنًا. تغطي محطة العمل المناسبة DN250 إلى DN600، بطول الصمام من 165 إلى 267 ملم، وقطر الحافة من 405 إلى 845 ملم، والمسافة بين الفك من 310 إلى 630 ملم.

تحتوي على 4 أسطوانات تثبيت بقطر 160 مم وقضبان مكبس بقطر 90 مم، مما يوفر قوة تثبيت قصوى تبلغ 150 طنًا. الحد الأقصى لضغط الاختبار للأحجام الصغيرة يمكن أن يصل إلى 600 رطل (15.0 ميجا باسكال)، ومعدل الضغط قابل للتخصيص حسب الطلب. تشتمل الميزات الرئيسية على محطات عمل مزدوجة تغطي نطاقًا واسعًا من الأحجام، وامتدادات فكية قابلة للتعديل للتغيير السريع، وختم الحلقة الدائرية على الوجه النهائي لسهولة تشخيص التسرب، ودعم كل من الاختبارات الهيدروستاتيكية والهوائية التي تلبي متطلبات API 598. هذا المقعد مناسب لمصانع الصمامات، وشبكات التدفئة المركزية، وخطوط أنابيب النفط والغاز، والتعدين والمعادن، وورش MRO، ومراقبة الجودة الواردة لكبار المستخدمين النهائيين، ووكالات التفتيش التابعة لجهات خارجية.

باختصار، يوفر منضدة اختبار صمام الفراشة الهيدروليكية ذات المحطة المزدوجة DN600 كفاءة عالية، وقوة تثبيت قوية، وتخصيصًا مرنًا، مما يجعله خيارًا ممتازًا للتحكم في الجودة بكميات كبيرة لصمامات الفراشة وصمامات بوابة السكين.

سمات

1. محطات العمل المزدوجة تغطي DN50 إلى DN250 وDN250 إلى DN600، بأحجام صغيرة تصل إلى فئة ضغط 600LB. وهذا يختلف عن الوحدات ذات النطاق الفردي ويتم إثباته بواسطة قوى تثبيت تبلغ 40 طنًا و150 طنًا.

2. قبضة الفك خلف الشفاه بقوة قابلة للتعديل، مما يقلل من الضغط الخارجي. وهذا يضمن نتائج اختبار واقعية من خلال تصميم متوازن متعدد الأسطوانات.

3. نهاية حلقة الختم للوجه تجعل نقاط التسرب مرئية مباشرة. يؤدي هذا إلى تقليل وقت تشخيص الأخطاء بنسبة 50 بالمائة تقريبًا مقارنة بالأختام العمياء التقليدية.

4. تدعم الآلة كلا من الاختبارات الهيدروستاتيكية عند 1.5 و 1.1 مرة من الضغط المقدر، واختبارات الهواء ذات الضغط المنخفض عند 4 إلى 7 بار. تقوم آلة واحدة بإجراء اختبارات الغلاف والختم والضيق، بما يتوافق مع معايير API 598.

5. نطاق الفك القابل للتعديل من 200 إلى 630 ملم يناسب الأطوال من 43 إلى 267 ملم والفلنجات التي يصل قطرها إلى 845 ملم. وهذا يتيح التغيير في دقائق، على عكس أنواع التركيبات الثابتة.

جدول المواصفات الفنية

جدول نطاق اختبار الإجهاد (MPa)

التعليمات

1. ما هو نطاق قطر الاختبار لهذا المقعد؟

تغطي محطة العمل اليسرى DN50 إلى DN250، وتغطي محطة العمل اليمنى DN250 إلى DN600، مما يتيح الاختبار المتزامن لأحجام مختلفة.

2. ما هي أنواع الصمامات التي يمكن اختبارها؟

لقد تم تصميمه لصمامات الفراشة ذات الحواف أو الرقاقات ذات الحواف المستقيمة، بالإضافة إلى صمامات البوابة السكينية ذات الوصلات ذات الحواف.

3. ما هي وسائط الاختبار المدعومة؟

الماء لاختبارات الختم الهيدروستاتيكي والضغط العالي، والغاز منخفض الضغط (الهواء أو النيتروجين عند 4 إلى 7 بار) لاختبارات إحكام الهواء.

4.ما هي عناصر الاختبار التي يمكن تنفيذها؟

إنه يقوم بإجراء اختبار الغلاف الهيدروستاتيكي للضغط الاسمي 1.5 مرة، واختبار ختم الماء عالي الضغط للضغط الاسمي 1.1 مرة، واختبار ختم الهواء منخفض الضغط من 4 إلى 7 بار.

5. ما هي قوى التثبيت لكل محطة عمل؟

المحطة اليسرى توفر 40 طن، والمحطة اليمنى توفر 150 طن، مما يضمن الختم المستقر حتى تحت ضغوط الاختبار العالية.

6. ما هي نطاقات الأبعاد القابلة للتعديل؟

بالنسبة للمحطة اليسرى: طول الصمام 43-165 مم، قطر الحافة 165-425 مم، المسافة بين الفك 200-400 مم. على اليمين: الطول 165-267 ملم، قطر الشفة 405-845 ملم، المسافة بين الفك 310-630 ملم.

7. هل يمكن تخصيص تصنيف الضغط؟

نعم، يمكن تصميم الحد الأقصى لضغط الاختبار وشوط التثبيت ليتوافق مع مواصفات الصمامات المحددة ومتطلبات العملاء.

8.ما هي المعايير الدولية التي تتوافق معها؟

إنه يلبي معايير فحص GB وAPI، مما يضمن نتائج اختبار موثوقة وقابلة للتكرار للصمامات الصناعية.

9.ما هي سيناريوهات التطبيق الرئيسية؟

يتم استخدامه على نطاق واسع في مصانع تصنيع الصمامات، وخطوط أنابيب النفط والغاز، وتدفئة المناطق، والتعدين، والمعادن، وورش MRO، ووكالات التفتيش الخارجية.

10. كيف يعمل تصميم المحطة المزدوجة على تحسين الكفاءة؟

يمكن أن تعمل كلتا المحطتين في وقت واحد، مما يسمح باختبار حجمين مختلفين للصمامات في نفس الوقت، مما يزيد الإنتاجية بشكل كبير ويقلل تكاليف العمالة مقارنة بوحدات المحطة الواحدة.
