يوفر النظام الهيدروليكي الناضج المتكامل قوة تثبيت قصوى تبلغ 100 طن، مما يضمن عدم الإزاحة أو تسرب الضغط أثناء الاختبار، مما يجعله مثاليًا لبوابة السكين كبيرة الحجم وصمامات الفراشة. يغطي نطاق الضغط القابل للتعديل DN50 إلى DN300، مع الحد الأقصى لضغط الاختبار وشوط التثبيت القابل للتخصيص ليتوافق مع مواصفات الصمامات المختلفة. إنه يتوافق مع معايير الفحص الدولية GB/T 13927 وAPI 598 ويستخدم على نطاق واسع لفحص مراقبة الجودة الصادر في المصنع لصمامات الفراشة الصناعية وصمامات بوابة السكين.

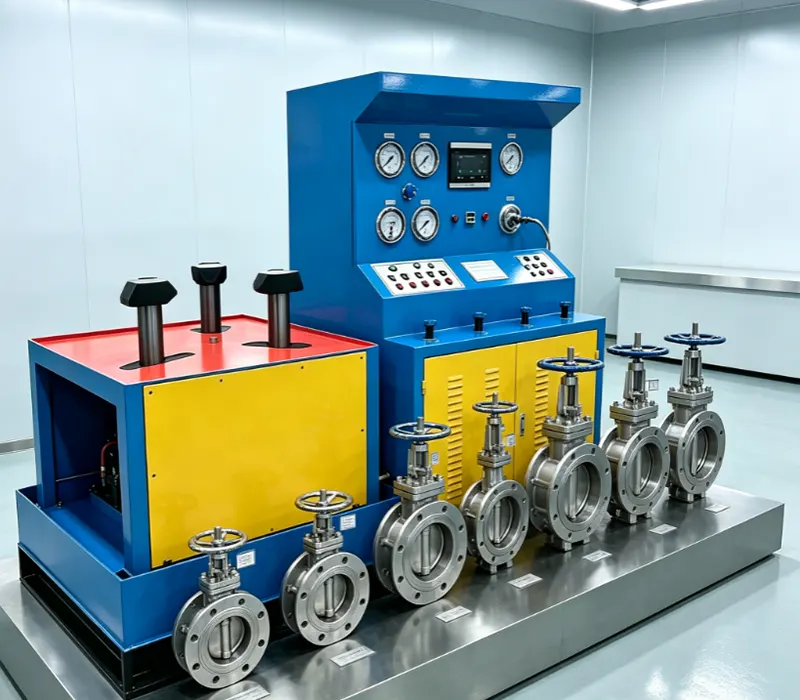

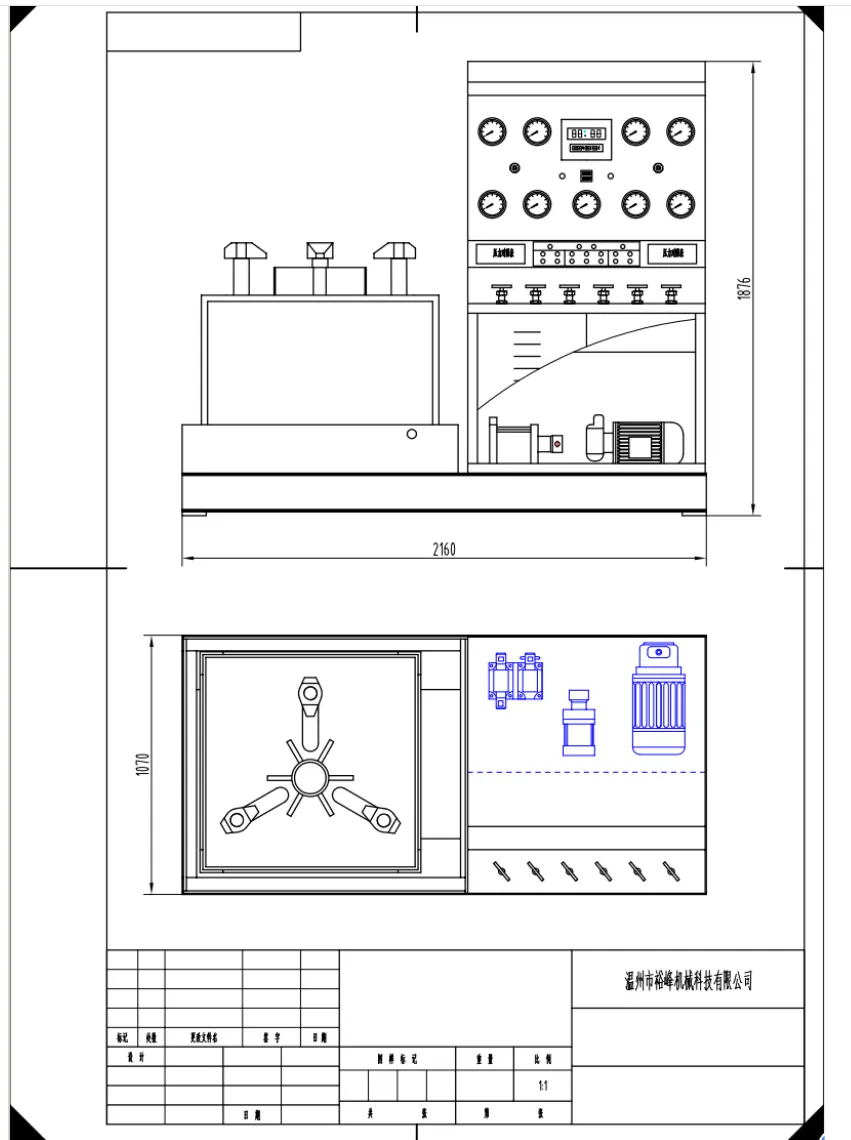

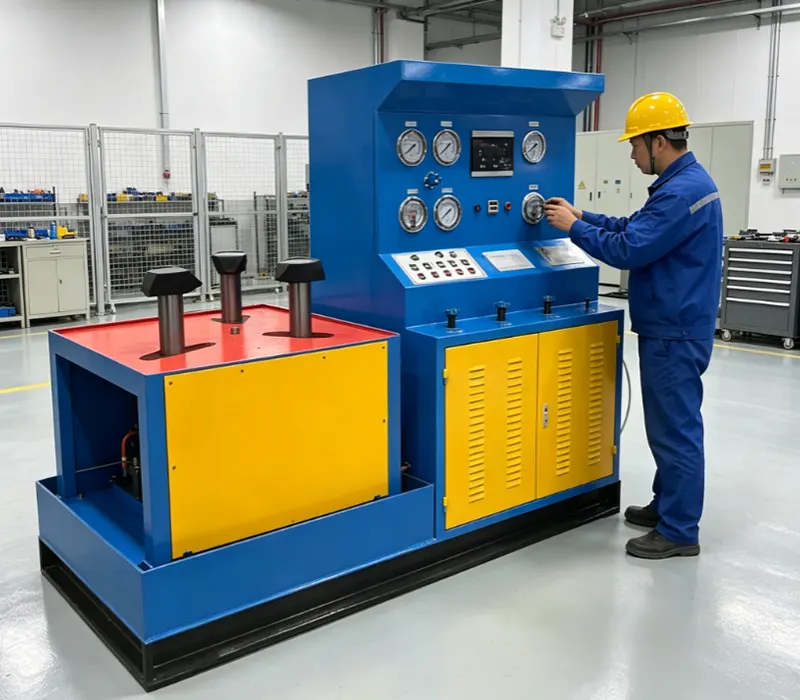

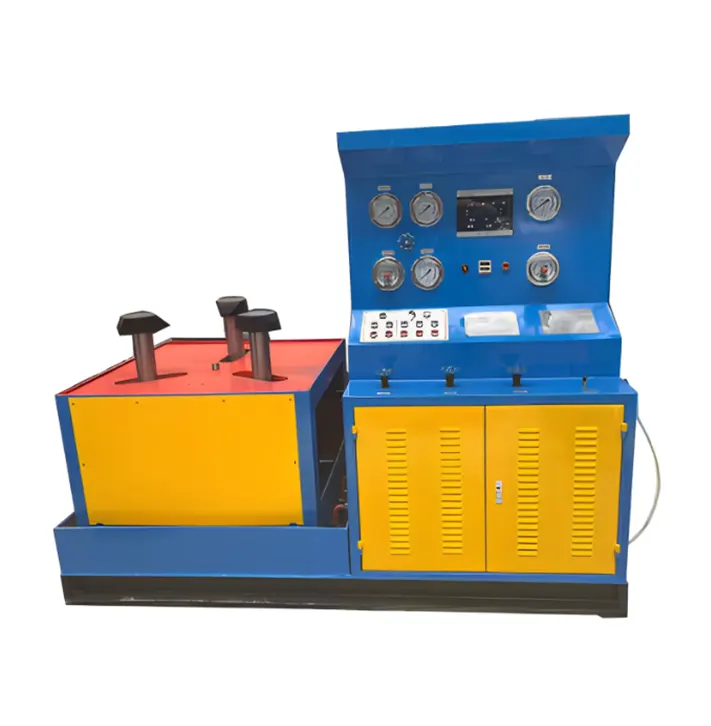

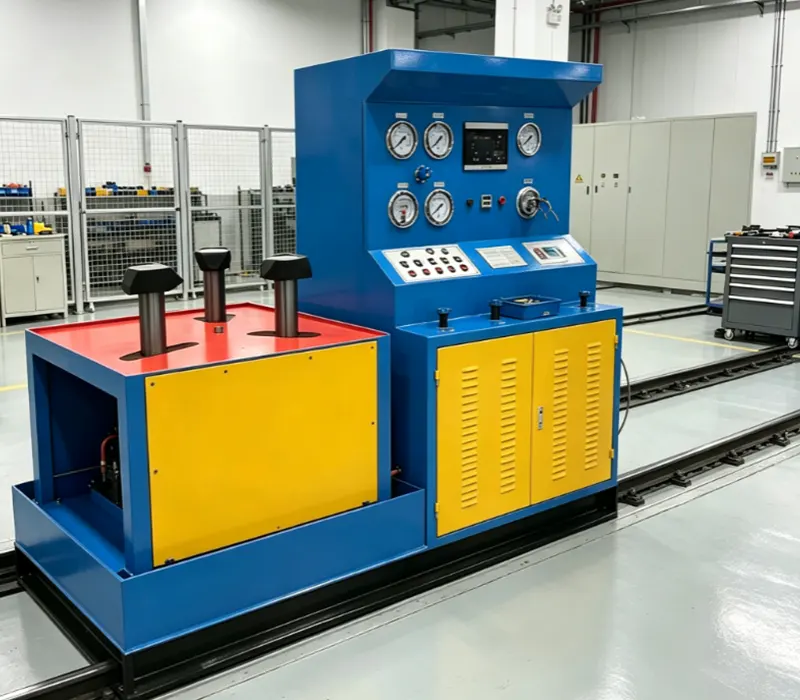

تم تصميم منضدة اختبار صمام الفراشة الهيدروليكية ذات المحطة الواحدة DN300 خصيصًا لاختبار صمامات الفراشة ذات النهاية ذات الحواف أو نوع الرقاقة، بالإضافة إلى صمامات بوابة السكين مع وصلات الحافة.
تستخدم طريقة التثبيت فكًا هيدروليكيًا لتثبيت الجوانب المقابلة لفلنجات الصمام، مع قوة تثبيت قابلة للتعديل وأقل تدخل خارجي. يتم تحقيق الختم بين الصمام واللوحة العمياء من خلال حلقة O لنهاية الوجه أو ختم الحشية، وتسمح نافذة المراقبة الأمامية للمشغلين بتحديد موقع أي نقاط تسرب بوضوح أثناء الاختبار. تشمل وسائط الاختبار الماء عالي الضغط للاختبارات الهيدروستاتيكية والختم، والغاز منخفض الضغط (الهواء أو النيتروجين عند 4 إلى 7 بار) لاختبارات ضيق الهواء. يكمل المقعد ثلاثة عناصر اختبار رئيسية: 1.5 مرة اختبار قوة الغلاف الهيدروستاتيكي للضغط المقدر، 1.1 مرة اختبار ختم الماء عالي الضغط للضغط المقدر، واختبار ختم الهواء منخفض الضغط من 4 إلى 7 بار. يغطي نطاق الاختبار لكل محطة عمل DN50 إلى DN300 (كل من أنواع الرقاقات والحواف ذات الحواف). يتراوح الطول الهيكلي للصمام وجهًا لوجه من 49 إلى 270 مم، وقطر الحافة من 200 إلى 520 مم، ويمكن تعديل مسافة القرص الفكي من 200 إلى 550 مم. يبلغ قطر أسطوانة التثبيت 140 مم مع قضيب مكبس 70 مم، والحد الأقصى لقوة التثبيت 100 طن. يمكن تخصيص تقييمات الضغط من PN16 إلى PN420 حسب متطلبات العميل.
باختصار، يتميز منضدة اختبار الصمامات الفراشة الهيدروليكية ذات المحطة الواحدة DN300 بتصميم مدمج لمحطة عمل واحدة وهو فعال من حيث التكلفة ومثالي لمصنعي الصمامات ومرافق الاختبار ذات الإنتاجية المعتدلة. إنه يدعم الأقطار الصناعية الأكثر استخدامًا، ويوفر تثبيتًا هيدروليكيًا قويًا بدون إزاحة، وتنظيم دقيق للضغط، واستقرار طويل الأمد. كما أنه يفي بمعايير GB/T 13927 وAPI 589 وهو مناسب لمصانع الصمامات، وشبكات التدفئة المركزية، وخطوط أنابيب النفط والغاز، والتعدين والمعادن، وورش MRO، ومراقبة الجودة الواردة لكبار المستخدمين النهائيين، ووكالات التفتيش التابعة لجهات خارجية.
تصميم محطة عمل واحدة: صغير الحجم وفعال من حيث التكلفة، ومثالي لمصنعي الصمامات ومنشآت الاختبار ذات متطلبات الإنتاجية المعتدلة، مما يوفر عملية سهلة وتحميل/تفريغ سريع للصمام.
تغطية اختبار واسعة: يدعم صمامات الفراشة المتصلة بالشفة (نوع الرقاقة أو العروة) وصمامات بوابة السكين بأحجام تتراوح من DN50 إلى DN300، مما يغطي الأقطار الصناعية الأكثر استخدامًا.
تثبيت هيدروليكي قوي: مجهز بأسطوانة تثبيت φ140 مم وقضيب كباس φ70 مم، مما يوفر قوة تثبيت قصوى تبلغ 100 طن، مما يضمن عدم الإزاحة وختم مانع للتسرب حتى في ظل أعلى ضغوط الاختبار.
تنظيم دقيق للضغط وإمساكه: مزود بمقاييس ضغط عالية الدقة، مما يتيح التحكم الدقيق وصيانة الضغط المستقر على المدى الطويل لكل من اختبارات قوة الغلاف (تصنيف 1.5 ×) والختم (تصنيف الماء 1.1 × وهواء 4-7 بار).
تقييمات الضغط القابلة للتخصيص: يمكن تخصيص فئات الضغط من PN16 إلى PN420 وفقًا لمتطلبات العميل، مع أقصى ضغط اختبار يصل إلى 15.0 ميجا باسكال للأحجام الأصغر.
نافذة المراقبة: يسمح إغلاق الوجه النهائي بمنفذ عرض أمامي للمشغلين بتحديد أي نقاط تسرب بوضوح أثناء الاختبار.
الامتثال للمعايير: يفي بمعايير الفحص الدولية GB/T 13927 وAPI 598، مما يضمن نتائج اختبار موثوقة وقابلة للتكرار.
مصانع تصنيع الصمامات، وشبكات التدفئة المركزية، وخطوط أنابيب النفط والغاز، والتعدين والمعادن، وورش عمل الصيانة والإصلاح والعمرة، ومراقبة الجودة الواردة لكبار المستخدمين النهائيين، ووكالات التفتيش التابعة لجهات خارجية.
|
مواصفة |
البيانات الفنية |
|
محطة العمل |
محطة واحدة |
|
نطاق حجم صمام الاختبار |
DN50 – DN300 |
|
الطول الهيكلي للصمام (وجهاً لوجه) |
49 – 270 ملم |
|
قطر شفة الصمام |
φ200 – 520 ملم |
|
تباعد قرص الفك (قابل للتعديل) |
200 – 550 ملم |
|
لقط اسطوانة / مكبس رود |
φ140 ملم / φ70 ملم |
|
أقصى قوة لقط |
100 طن |
|
وسائل الإعلام الاختبارية |
ماء عالي الضغط / غاز منخفض الضغط (هواء أو نيتروجين، 4-7 بار) |
|
تصنيف الضغط للتخصيص |
PN16 – PN420 (حسب الطلب) |
|
الحجم الاسمي (DN) |
الضغط المقدر (ميجا باسكال) |
نطاق ضغط الاختبار (MPa) |
|
DN50 – DN150 |
2.5 - 10.0 |
2.5 - 15.0 |
|
DN100 |
2.5 - 10.0 |
2.5 - 15.0 |
|
DN100 |
2.5 - 6.4 |
2.5 - 9.0 |
|
DN150 |
2.5 - 6.4 |
2.5 - 9.0 |
1. ما هو نطاق قطر الاختبار لهذا المقعد؟
وهو يغطي DN50 إلى DN300 لكل من صمامات الفراشة ذات الحواف والرقاقات وصمامات بوابة السكين.
2. ما هي أنواع الصمامات التي يمكن اختبارها؟
صمامات الفراشة ذات النهاية أو الرقاقة، وصمامات بوابة السكين مع وصلات الحافة.
3. ما هي وسائط الاختبار المدعومة؟
ماء عالي الضغط لاختبارات الغلاف والختم، وغاز منخفض الضغط (هواء أو نيتروجين عند 4 إلى 7 بار) لاختبارات إحكام الهواء.
4. ما هي عناصر الاختبار الثلاثة الرئيسية؟
اختبار قوة الغلاف الهيدروستاتيكي للضغط المقنن 1.5 مرة، واختبار ختم الماء عالي الضغط للضغط المقدر 1.1 مرة، واختبار ختم الهواء منخفض الضغط من 4 إلى 7 بار.
5. كيف يتم تثبيت الصمام وإغلاقه؟
تقوم الفكوك الهيدروليكية بتثبيت الوجوه المقابلة لحواف الصمام بقوة قابلة للتعديل. يتم الختم عبر حلقة O أو حشية نهاية الوجه، وتساعد نافذة المراقبة الأمامية في تحديد موقع التسريبات.
6. ما هي قوة التثبيت القصوى؟
الحد الأقصى لقوة التثبيت هو 100 طن، مع أسطوانة تثبيت بقطر 140 مم وقضيب مكبس 70 مم.
7. ما هي النطاقات القابلة للتعديل لأبعاد الصمام؟
الطول الهيكلي للصمام وجهاً لوجه: 49 إلى 270 ملم؛ قطر الشفة: 200 إلى 520 مم؛ تباعد قرص الفك: 200 إلى 550 ملم قابل للتعديل.
8. هل يمكن تخصيص تصنيف الضغط؟
نعم، يمكن تصميم فئات الضغط من PN16 حتى PN420 وفقًا لمتطلبات العملاء.
9.ما هي المعايير الدولية التي تتوافق معها؟
إنها تلبي معايير الفحص GB/T 13927 وAPI 598، مما يضمن نتائج اختبار موثوقة وقابلة للتكرار.
10. ما هي سيناريوهات التطبيق الرئيسية لهذا المقعد؟
يتم استخدامه على نطاق واسع في مصانع تصنيع الصمامات، وشبكات التدفئة المركزية، وخطوط أنابيب النفط والغاز، والتعدين والمعادن، وورش MRO، ومراقبة الجودة الواردة لكبار المستخدمين النهائيين، ووكالات التفتيش التابعة لجهات خارجية.
