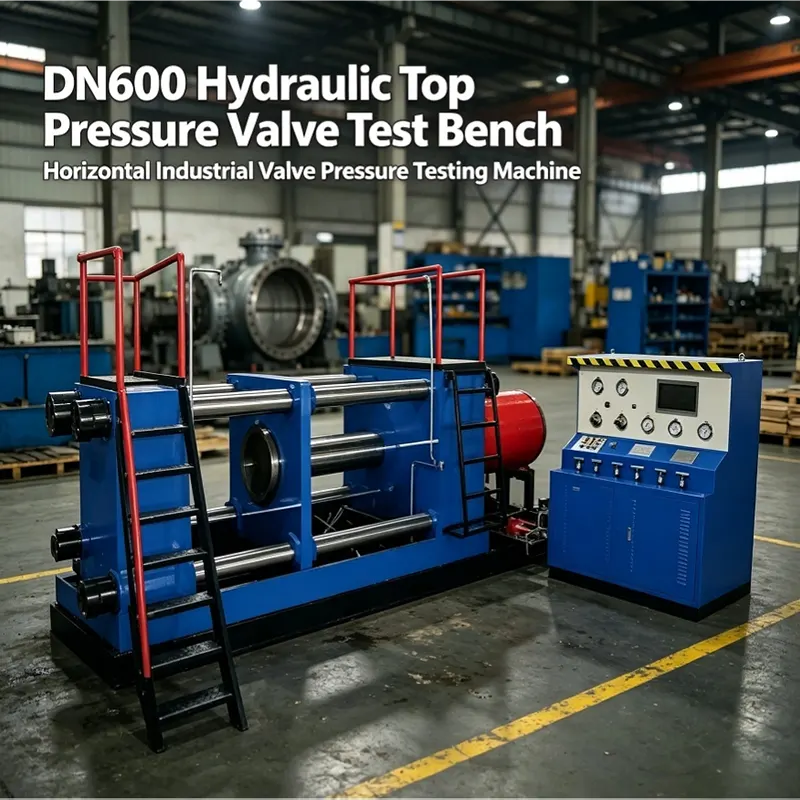

منضدة اختبار الصمام الأفقي ذات الضغط العلوي مع سلم الوصول

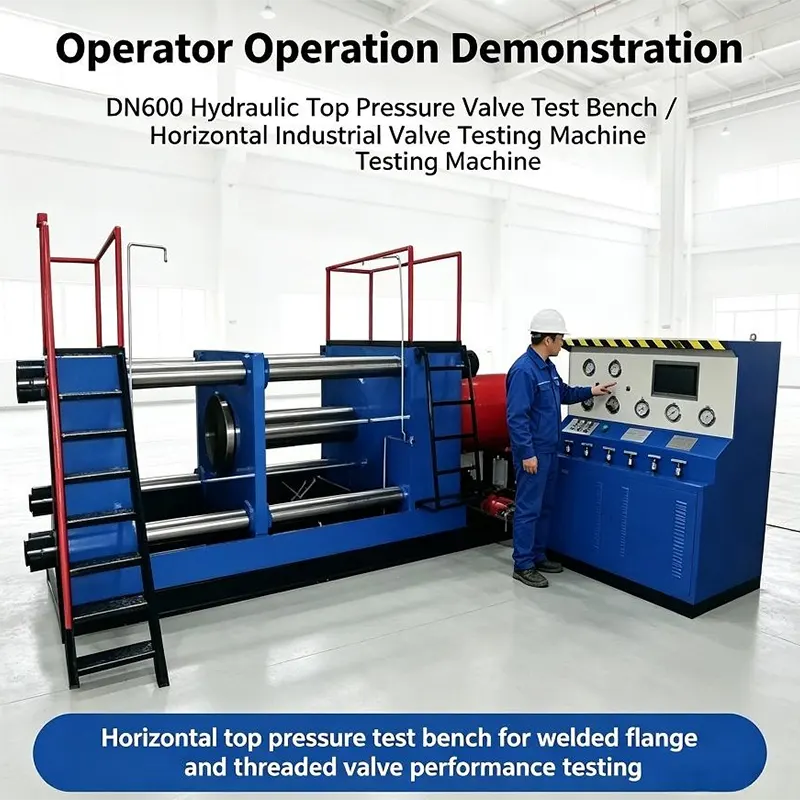

تم تصميم مقعد اختبار الصمام الأفقي ذو الضغط العلوي مع سلم الوصول في الأصل لاختبار أداء صمامات التوصيل الطرفية الملحومة. مُجهز بألواح دعم انتقالية قابلة للاستبدال (تكوين اختياري)، ويمكن تكييفه مع الصمامات المتصلة بالشفة والمتصلة بالخيط بشكل متزامن، مما يحقق الكشف الشامل متعدد الواجهات على جهاز واحد. يمكن للعملاء اختيار وسائط الاختبار بشكل مستقل: الماء النظيف، الهواء المضغوط أو زيت الديزل لتلبية متطلبات فحص ظروف العمل الصناعية المختلفة. تم تكوين الماكينة بشكل قياسي بمضخة تعبئة مياه منخفضة الضغط ومضخة معززة عالية الضغط وخزان مياه مغلق متوسط ​​الدوران لتحقيق الاستخدام الدوري لسائل الاختبار وتقليل استهلاك التشغيل اليومي.

الوحدات الوظيفية المتعددة اختيارية: نظام إدارة بيانات الاختبار الذكي، نظام تبريد الهواء الهيدروليكي، نظام التفريغ الهيدروليكي الأوتوماتيكي، الباب المنزلق الواقي للسلامة، إلخ. يمكن تخصيص عيار الصمام المطبق والحد الأقصى لضغط الاختبار بالكامل وفقًا لمتطلبات الإنتاج في الموقع. المعلمات الأساسية الأساسية: النطاق القابل للتطبيق DN150-DN600، البعد الإجمالي 410018001500 مم، الوزن الإجمالي 12 طن، الطاقة المقدرة 18KW. سلالم تسلق الصيانة الثنائية المدمجة وحواجز السلامة، مريحة للمشغلين لفحص مكونات خطوط الأنابيب والحفاظ على الهيكل العلوي للمعدات بأمان. يمكننا توفير تجديد شهادة السلامة CE، ولوحة اللمس متعددة اللغات وتكييف جهد التصدير 415 فولت لشركات تصنيع الطاقة وخطوط الأنابيب والصمامات في الخارج.

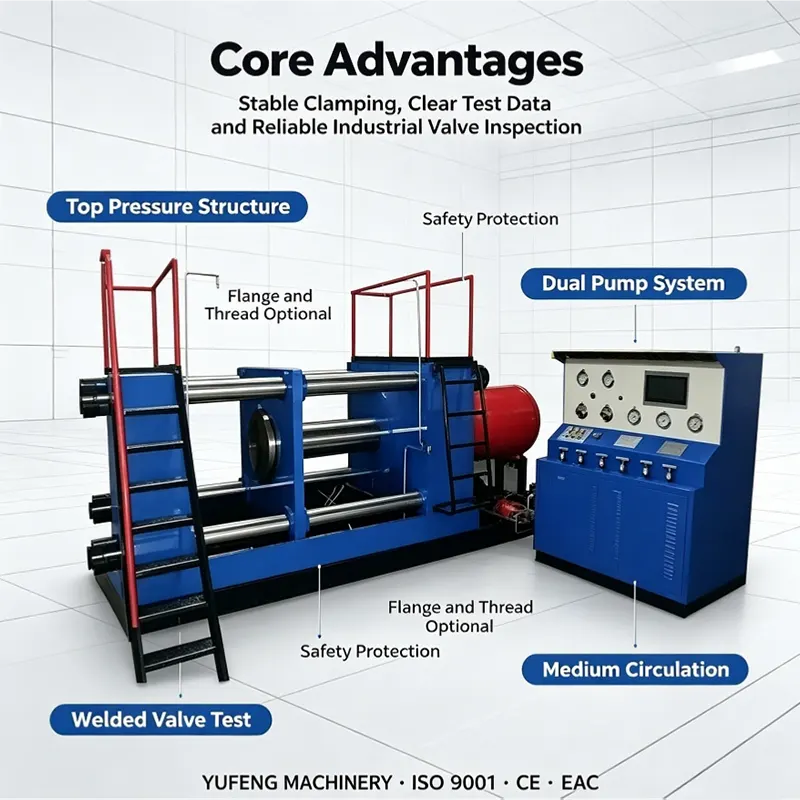

سبع مزايا أساسية متباينة

1. هيكل تثبيت متوازن للأسطوانة الهيدروليكية المزدوجة المتزامنة الميزة الميكانيكية الأساسية لمقعد اختبار الصمام الأفقي للضغط العلوي مع سلم الوصول: تعمل أسطوانتين هيدروليكيتين كبيرتي الحمولة بشكل متزامن لإخراج قوة تثبيت محورية موحدة، وضع ضغط الوجه النهائي يجعل ضغط شفة الصمام موزعًا بالتساوي، لا يوجد انحراف غريب الأطوار أو تشوه محلي أثناء الضغط العالي لفترة طويلة، مناسب للصمامات الصناعية الثقيلة ذات الجدار السميك.

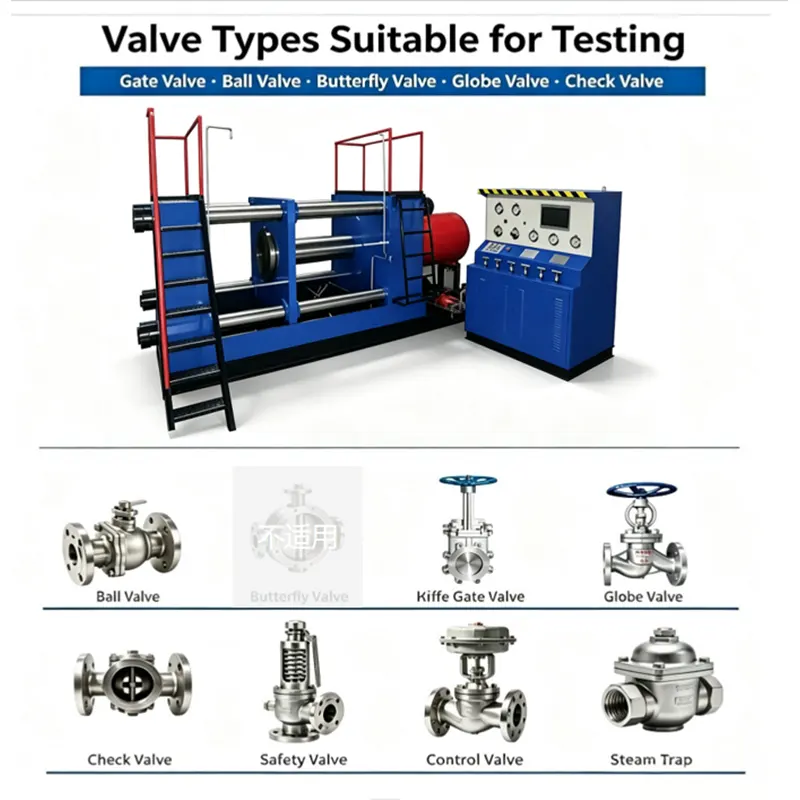

2. التوافق العالمي لصمامات شكل التوصيل الثلاثة مع لوحات دعم المحول القابلة للتبديل، يدعم المقعد الصمامات المؤخرة الملحومة وصمامات الحافة وصمامات نهاية الخيط ثلاثة أنواع توصيل رئيسية، مما يحل مشكلة شراء مقاعد اختبار متعددة الأغراض أحادية الغرض لمصانع الصمامات ذات خطوط إنتاج متنوعة.

3. سلم الصيانة الثنائي المدمج ونظام حاجز السلامة تصميم حصري لسلالم التسلق والإطارات الواقية على جانبي جسم السرير: يمكن للمشغلين الصعود بأمان لفحص خطوط الأنابيب العلوية وخطوط أنابيب الضغط والتجهيزات الهيدروليكية، وهو ملائم للصيانة اليومية واستكشاف الأخطاء وإصلاحها وأعمال الإصلاح، مما يقلل بشكل كبير من وقت توقف المعدات.

4. ثلاثة وسائط اختبار اختيارية + نظام تداول ذو حلقة مغلقة للمياه والهواء والديزل وثلاثة وسائط قابلة للتحويل؛ يجمع خزان المياه المدمج ذو السعة الكبيرة سائل الاختبار المتبقي للاستخدام المتكرر، مما يوفر تكلفة موارد المياه ويحافظ على نظافة أرضية الورشة دون تراكم مياه الصرف الصحي.

5. تعبئة الضغط المنخفض + نظام المضخة المزدوجة عالي الضغط، مضخة الضغط المنخفض تملأ تجويف الصمام بسرعة وتخرج الهواء الداخلي؛ تؤدي مضخة الضغط العالي ارتفاعًا متدرجًا في الضغط وإمساكًا ثابتًا للضغط. يقوم نظام التحكم بالضغط المستمر PLC بتعويض فقدان الضغط تلقائيًا، ودقة التحكم في الضغط ≥±1%، ومتوافق تمامًا مع معايير GB/T13927-2022 وAPI 598 للحفاظ على الضغط متعدد المراحل.

إطار صلب ملحوم متكامل ذو حمولة ثقيلة 6.12 طن إطار سرير ملحوم من قطعة واحدة من ألواح الصلب السميكة للغاية، خضع لمعالجة التلدين لتخفيف الضغط، قدرة تحمل إجمالية تصل إلى 12 طن، مستقر وخالي من الاهتزاز في ظل تشغيل الحمل الثقيل المستمر على المدى الطويل، لا تشوه إطار الانحناء.

7.مجموعة الترقية الذكية الاختيارية المعيارية يمكن للعملاء اختيار الوحدات الوظيفية بحرية: الحصول على البيانات وتصدير التقارير الإلكترونية، وتبريد الهواء الهيدروليكي لتقليل درجة حرارة الزيت، وتخفيف الضغط التلقائي بعد اكتمال الاختبار، والباب الواقي للسلامة المغلق بالكامل، وما إلى ذلك، وتكوين المعدات وفقًا لميزانية الإنتاج الفعلية واحتياجات الفحص.

استكمال جدول المعلمات التقنية

سبعة سيناريوهات للتطبيق المستهدف

1. مصانع تصنيع الصمامات الشاملة المتوسطة والكبيرة: فحص تسليم الدُفعات للصمامات الصناعية متعددة الأطراف DN150-DN600.

2. الشركات المصنعة لمعدات خطوط أنابيب البتروكيماويات والتكرير: اختبار القوة والضيق لصمامات خطوط الأنابيب الملحومة ذات الضغط العالي.

3. مشاريع تحويل المياه البلدية واسعة النطاق: اختبار ضغط القبول لصمامات الحفاظ على المياه ذات الشفة الكبيرة.

4. ورشة عمل المعدات المساعدة لمحطة الطاقة الحرارية: إعادة الفحص الدوري لصمامات خطوط الأنابيب الثقيلة لنظام المياه المتداولة.

5. محطة إصلاح وصيانة الصمامات الاحترافية للخدمة الشاقة: اختبار أداء ما بعد التجديد للصمامات الصناعية المستخدمة المعاد تدويرها.

6. مصنع EPC لتجميع الصمامات متوسطة الحجم في الخارج: معدات اختبار الصمامات الثقيلة متعددة الأغراض مع وثائق شهادة التصدير الكاملة CE.

7. مختبر البحث والتطوير الخاص بالهيكل الجديد للصمام: اختبار ضغط دورة التعب للنماذج الأولية للصمامات الملحومة والشفة ثنائية الغرض.

نظام الخدمة العالمية المتكاملة لما قبل البيع وأثناء البيع وما بعد البيع

الدعم الفني المخصص لما قبل البيع

يجري مهندسو اختبار الصمامات الثقيلة المحترفون اتصالات فنية فردية، ويؤكدون نوع اتصال الصمام، ونطاق العيار، والحد الأقصى لضغط الاختبار، والوحدات الوظيفية المتوسطة والاختيارية المحددة؛ توفير رسم تخطيط أساس المعدات وخدمة التحقق من اختبار ضغط عينة الصمام مجانًا، وإصدار مخطط اختبار مخصص مستهدف وعرض أسعار رسمي في غضون 24 ساعة عمل.

خدمة الإنتاج والتصدير والشحن

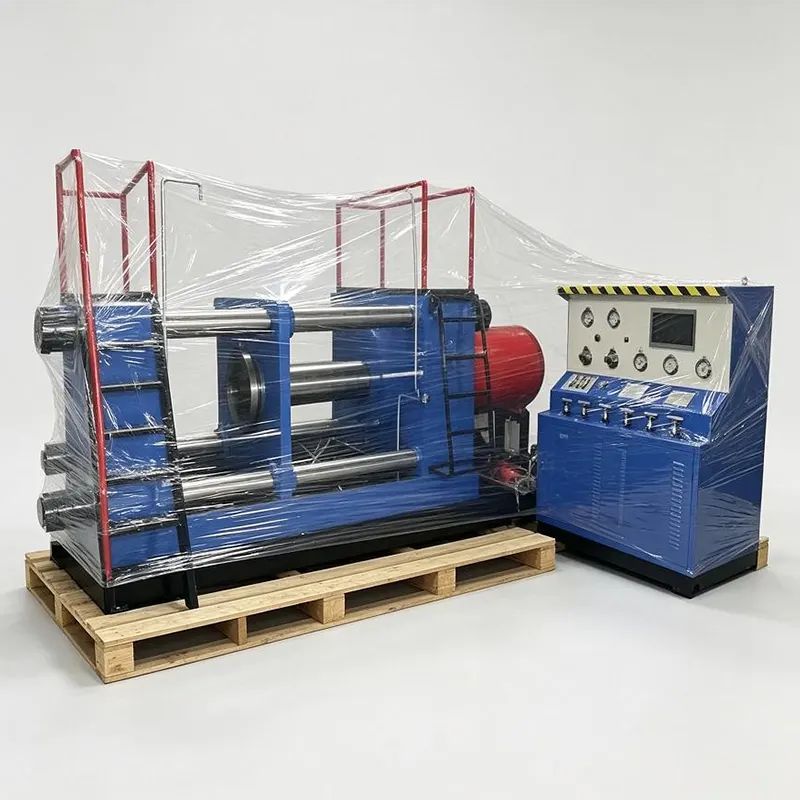

يتم تتبع تقدم الإنتاج بالكامل من خلال الفيديو في الوقت الفعلي؛ تم الانتهاء من اختبار دورة الضغط المستمر للحمل الكامل قبل التسليم مع أرشفة سجلات الاختبار الأصلية. تعتمد نسخة التصدير إطارًا من الخشب الصلب السميك للغاية + تعبئة معززة بحزام فولاذي مقاوم للصدمات والرطوبة ؛ يتم تسليم الرسم التخطيطي الهيدروليكي، ورسم الأسلاك الكهربائية، ودليل التشغيل متعدد اللغات، ومجموعة كاملة من مستندات شهادة التخليص الجمركي مع الماكينة.

خدمة ضمان الجودة العالمية لما بعد البيع

تتمتع أسطوانات التثبيت الهيدروليكية المزدوجة، والمضخات المعززة عالية الضغط، ووحدات التحكم PLC وأجهزة استشعار الضغط بضمان عالمي لمدة 24 شهرًا؛ الاستبدال المجاني لقطع الغيار التالفة غير الاصطناعية خلال فترة الضمان. نحن نقدم تصحيح أخطاء معلمات PLC عبر الإنترنت، ودروس فيديو للتشغيل الكامل، وتنسيق الوكلاء المحليين في الخارج للتركيب والتشغيل والصيانة في الموقع؛ توريد مدى الحياة لقطع الغيار الهيدروليكية العامة والاستشارة الفنية المجانية لاختبار ضغط الصمام على المدى الطويل.

الأسئلة الشائعة وإرشادات الشراء الرسمية

الأسئلة المتداولة

Q1: هل يمكن لهذا المقعد اختبار ثلاثة أنواع من صمامات التوصيل الملحومة والشفة والخيط؟

A1: مجهزة بلوحات دعم انتقالية قابلة للتبديل، يمكنك تبديل التركيبات المختلفة بحرية للتكيف مع ثلاثة أشكال اتصال، آلة واحدة تلبي احتياجات فحص خط الإنتاج المتنوعة.

س2: ما هي وظيفة سلم تسلق الصيانة الثنائي؟

ج 2: يسهل السلم وحاجز الحماية من صعود الموظفين لفحص الأنابيب الهيدروليكية العلوية، وأجهزة قياس الضغط وكتل الصمامات، وهو مناسب للصيانة اليومية وفحص الأخطاء وإصلاح المعدات، مما يحسن قابلية الصيانة بشكل كبير.

س 3: هل يمكن إضافة وظيفة تسجيل البيانات وتصدير التقارير تلقائيًا لاحقًا؟

A3: يحتفظ نظام التحكم بواجهة التوسعة الرقمية في المصنع، ويمكن تحديث جميع الوحدات الوظيفية الذكية الاختيارية بعد شراء المعدات.

س 4: هل شهادة CE متاحة لتجارة التصدير الخارجية؟

ج4: يمكننا إكمال التحول الكامل لسلامة الآلات الصناعية الثقيلة CE، وتكوين لوحة تشغيل متعددة اللغات وجهد تصدير 415 فولت، وتوفير وثائق شهادة CE كاملة للتخليص الجمركي وتدقيق قبول المشاريع الخارجية.

س 5: ما هي دورة تسليم الإنتاج القياسية؟

A5: دورة تسليم التكوين القياسي: 40 يوم عمل؛ دورة تسليم النسخة الذكية ذات الضغط العالي للغاية والمخصصة: 45 يوم عمل.

إرشادات الشراء

يرجى إرسال معلومات مفصلة بما في ذلك وضع اتصال الصمام، ونطاق العيار المطبق، والحد الأقصى لضغط الاختبار، ووسيط الاختبار المحدد والمتطلبات الوظيفية الاختيارية إلى فريقنا الهندسي. سنقوم بصياغة حل كامل لاختبار ضغط الصمام الثقيل متعدد الوصلات وعروض أسعار تفضيلية للمشتريات السائبة في غضون 24 ساعة، ودعم طلبات التعاون الإطارية السنوية لمصنعي الصمامات الشاملين ومشاريع دعم EPC العالمية لخطوط أنابيب الحفاظ على الطاقة والمياه.
