يتم تحقيق الختم المحوري المباشر عبر لوحة الضغط العلوية، كما أن طريقة الختم السطحي للحلقة O توفر التشغيل السهل ومراقبة التسرب الموثوقة. تلبي تقييمات الضغط القابلة للتخصيص من PN16 إلى PN750 متطلبات فحص المصنع وورش العمل المتنوعة. يعد هذا المقعد الخيار الأمثل لمصنعي الصمامات وورش الصيانة ووكالات الاختبار التابعة لجهات خارجية والتي تحتاج إلى مراقبة جودة سريعة ودقيقة للصمامات ذات القطر الصغير.

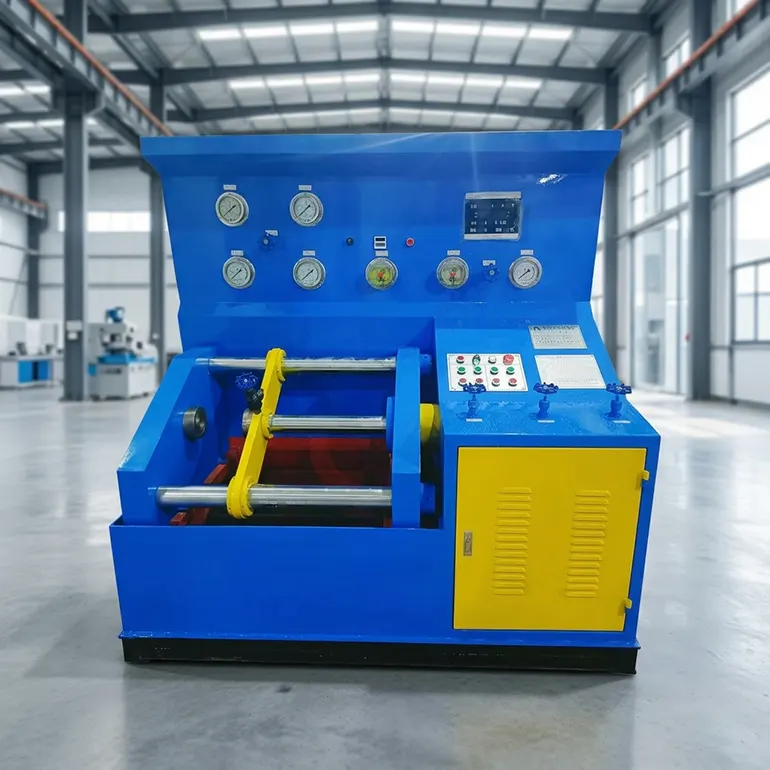

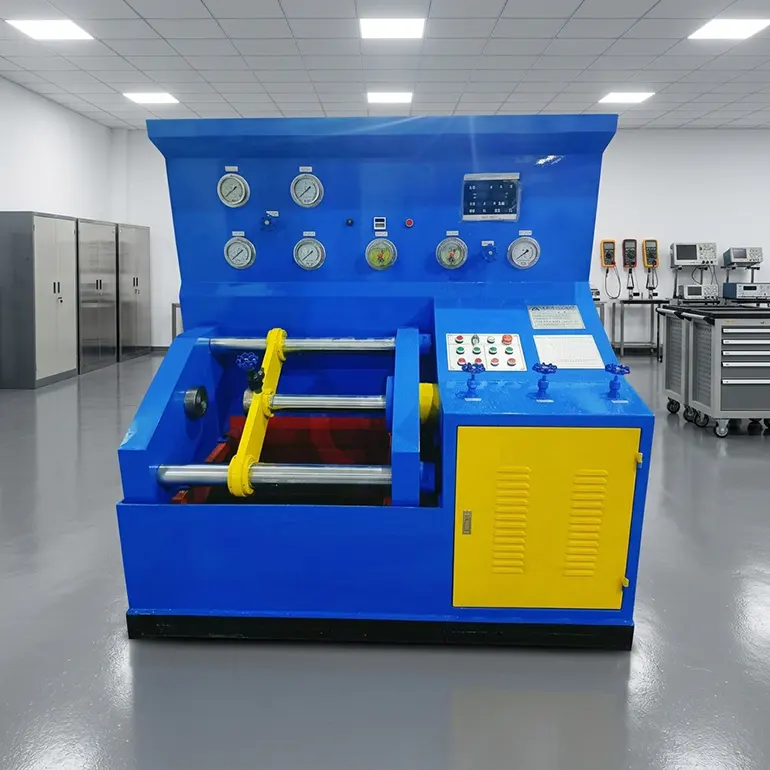

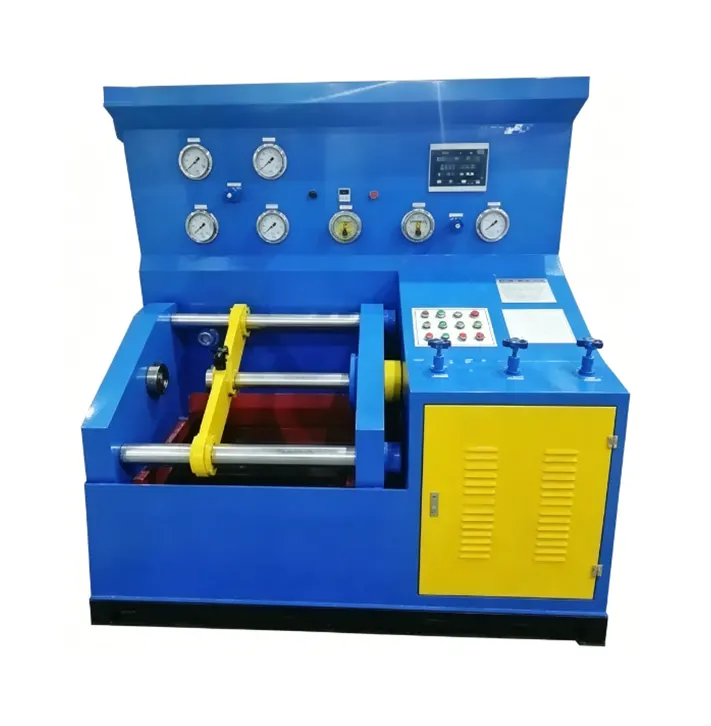

تم تصميم منضدة اختبار صمام الضغط العلوي الهيدروليكي الأفقي الصغير خصيصًا لإجراء اختبار فعال ودقيق للصمامات ذات القطر الصغير، والجمع بين الختم المحوري الموثوق به، ودعم الوسائط المرنة، وتغطية الاختبار الشاملة في تصميم موفر للمساحة.

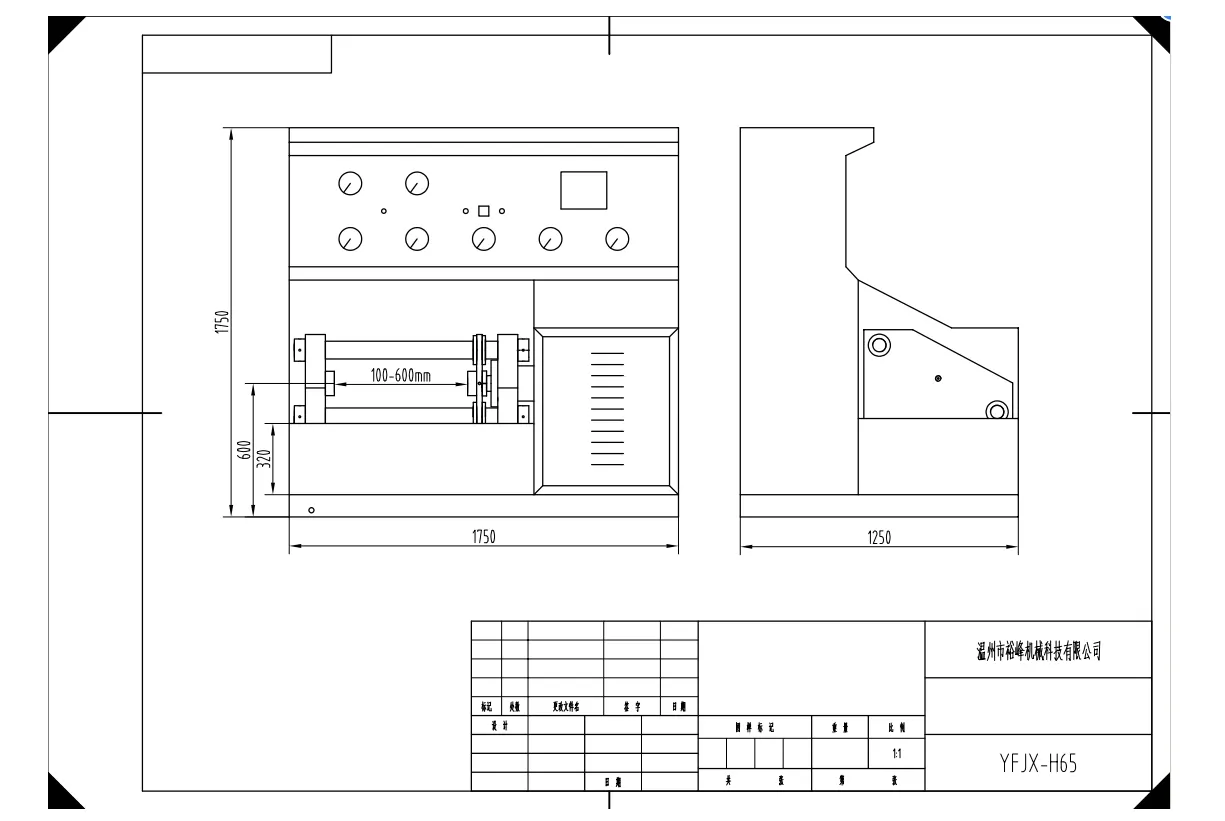

هذا المقعد مناسب للصمامات الكروية ذات الحواف المستقيمة أو الملحومة أو المشبكية، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفحص، والأنواع الشائعة الأخرى. من أجل التثبيت، تضغط أسطوانة الضغط العلوي الأفقية مباشرة على الوجه النهائي للصمام لتحقيق الختم المحوري، في حين أن الختم الدائري ذو الوجه النهائي بين الصمام واللوحة العمياء يسمح للمشغلين بمراقبة أي تسرب بصريًا بسهولة. يمكن أن تكون وسائط الاختبار عبارة عن ماء أو غاز منخفض الضغط من 4 إلى 7 بار (الهواء أو النيتروجين). يقوم المقعد بإجراء ثلاثة عناصر اختبار رئيسية: اختبار الغلاف الهيدروستاتيكي عند 1.5 مرة من الضغط الاسمي، واختبار ختم الماء عالي الضغط عند 1.1 مرة من الضغط الاسمي، واختبار ختم الهواء منخفض الضغط من 4 إلى 7 بار. يغطي نطاق الاختبار الخاص بها DN15 إلى DN65 (راجع جدول نطاق اختبار الضغط للحصول على التفاصيل). قطر قرص الختم قابل للتعديل من 100 إلى 600 مم لاستيعاب أقطار خارجية مختلفة للشفة، والمسافة الداخلية بين قضبان الربط هي 500 مم من أجل تحميل وتفريغ الصمام بشكل مريح. يبلغ قطر أسطوانة الضغط العلوي (قضيب المكبس) 125 مم (وحدة واحدة)، مما يوفر قوة تثبيت قصوى تبلغ 35 طنًا. تبلغ الأبعاد الإجمالية حوالي 1750 ملم × 1250 ملم × 1750 ملم.
باختصار، إن منضدة اختبار صمام الضغط العلوي الهيدروليكي الأفقي الصغير المدمجة، سهلة التشغيل، وهي حل مثالي لمصنعي الصمامات، ومحلات التصليح، ومنظمات التفتيش التابعة لجهات خارجية والتي تتطلب مراقبة سريعة ودقيقة للجودة للصمامات ذات القطر الصغير.
توفر المساحة المدمجة مساحة أرضية ورشة العمل القيمة.
يضمن هيكل الضغط العلوي الأفقي تثبيتًا ثابتًا دون إزاحة جانبية.
تغيير سريع للقالب لأحجام الصمامات المختلفة، مما يقلل من وقت الإعداد.
تتيح مقاييس الضغط عالية الدقة تنظيمًا دقيقًا وإمساك الضغط على المدى الطويل.
يفي بمعايير فحص GB وAPI وISO.
تطبيقات لـ: مصنعي الصمامات والمستخدمين النهائيين الصناعيين لمراقبة الجودة في المصانع والواردات. ورش الصيانة والإصلاح والتجديد. قطاعات الطاقة والتعدين والمعادن. وكالات الفحص والاختبار التابعة لطرف ثالث.
|
مواصفة |
القيمة (محطة واحدة) |
|
نطاق القطر الذي تم اختباره |
DN15 – DN65 |
|
ختم قطر القرص |
100 – 600 ملم |
|
المسافة الداخلية بين قضبان التعادل |
500 ملم |
|
اسطوانة الضغط العلوي (قضيب المكبس) |
Φ125 مم × 1 وحدة |
|
أقصى قوة لقط |
35 طن |
|
الأبعاد الشاملة |
1750×1250×1750 ملم |
|
وسائل الاختبار |
الماء / 4-7 بار غاز منخفض الضغط (هواء أو نيتروجين) |
|
الحد الأقصى لضغط الاختبار (قابل للتخصيص) |
ما يصل إلى 64.0 ميجا باسكال (الماء) |
|
أنواع الصمامات القابلة للتطبيق |
الكرة ذات الحواف أو الملحومة أو الملولبة، أو البوابة، أو الكرة الأرضية، أو صمامات الفحص، وما إلى ذلك. |
|
القطر الاسمي |
الضغط الاسمي |
نطاق ضغط الاختبار |
|
DN15 |
20.0-42.0 ميجا باسكال |
1.6-64.0 ميجا باسكال |
|
DN20 |
16.0-42.0 ميجا باسكال |
1.6-64.0 ميجا باسكال |
|
DN25 |
10.0-42.0 ميجا باسكال |
1.6-64.0 ميجا باسكال |
|
DN32 |
6.4-42.0 ميجا باسكال |
1.6-64.0 ميجا باسكال |
|
DN40 |
4.0-42.0 ميجا باسكال |
1.6-64.0 ميجا باسكال |
|
DN50 |
2.5-42.0 ميجا باسكال |
1.6-64.0 ميجا باسكال |
|
DN65 |
1.6-25.0 ميجا باسكال |
1.6-37.5 ميجا باسكال |
1. ما هي أنواع الصمامات التي يمكن لمقعد الاختبار التعامل معها؟
إنها مناسبة للصمامات الكروية ذات الحواف، أو الملحومة، أو ذات المشبك التناكبي، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفحص، والأنواع الشائعة الأخرى ذات الأقطار الصغيرة.
2. ما هو نطاق قطر الصمامات التي يمكن اختبارها؟
يغطي نطاق القطر الذي تم اختباره DN15 إلى DN65.
3. ما هي وسائط الاختبار المدعومة؟
يمكن للمقعد استخدام الماء (لاختبارات الضغط العالي) أو الغاز منخفض الضغط من 4 إلى 7 بار (الهواء أو النيتروجين).
4. ما هي عناصر الاختبار المحددة التي يمكنه تنفيذها؟
ثلاثة اختبارات رئيسية:
اختبار الغلاف الهيدروستاتيكي عند ضغط اسمي 1.5 مرة
اختبار ختم الماء عالي الضغط عند 1.1 مرة من الضغط الاسمي
اختبار ختم الهواء منخفض الضغط من 4 إلى 7 بار
5. ما هي قوة التثبيت القصوى؟
الحد الأقصى لقوة التثبيت هو 35 طنًا.
6. كيف يتم إغلاق الصمام أثناء الاختبار؟
تقوم أسطوانة الضغط العلوي الأفقية بالضغط مباشرة على وجه نهاية الصمام لتحقيق الختم المحوري. إن الختم الدائري ذو الوجه النهائي بين الصمام واللوحة العمياء يجعل مراقبة التسرب أمرًا سهلاً.
7. ما هي الأبعاد الكلية للآلة؟
حوالي 1750 ملم (الطول) × 1250 ملم (العرض) × 1750 ملم (الارتفاع).
8. ما هو النطاق القابل للتعديل لقطر قرص الختم؟
يمكن تعديل قطر قرص الختم من 100 مم إلى 600 مم لاستيعاب أقطار خارجية مختلفة للشفة.
9. ما هي سيناريوهات التطبيق الرئيسية لهذه المعدات؟
إنه مثالي لمصنعي الصمامات وورش الصيانة والإصلاح ووكالات الاختبار التابعة لجهات خارجية والمستخدمين النهائيين الصناعيين في قطاعات الطاقة والتعدين والمعادن لمراقبة الجودة الواردة في المصنع وعمليات فحص الإصلاح.
10. هل تلبي أي معايير اختبار دولية؟
نعم، فهو يفي بمعايير الفحص GB وAPI وISO.
