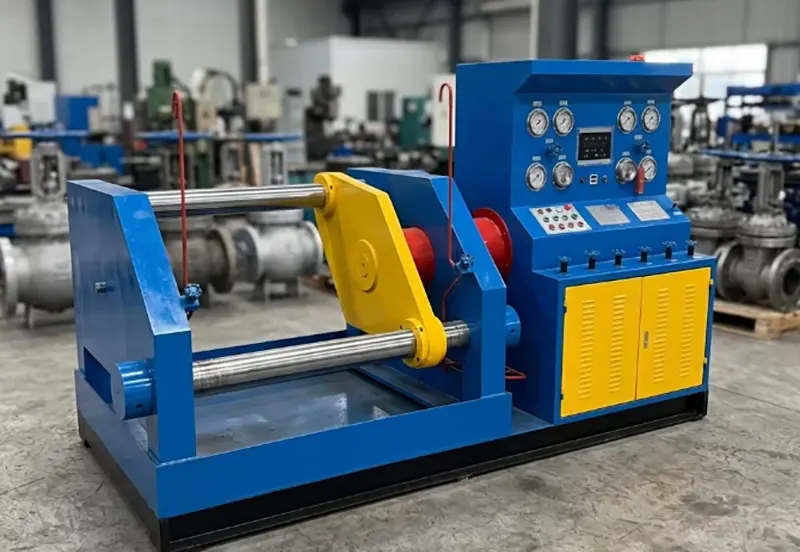

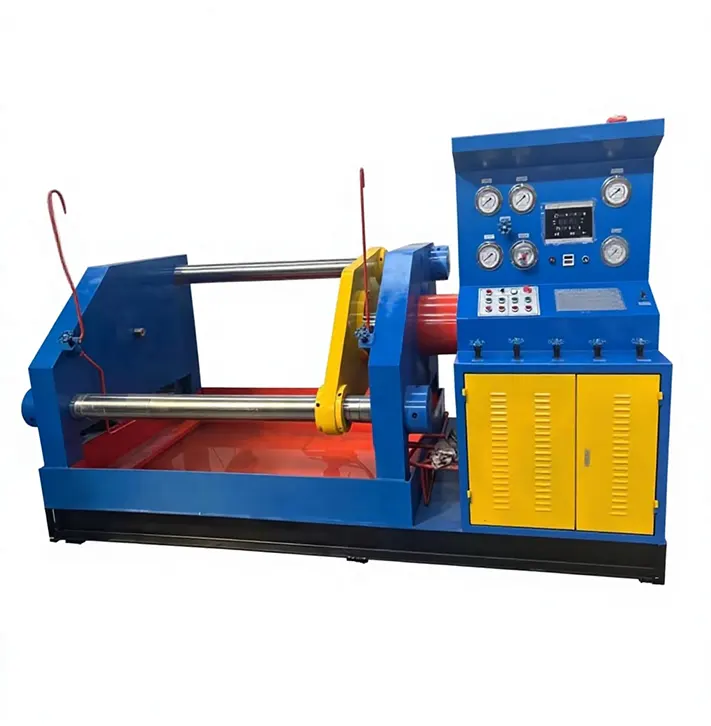

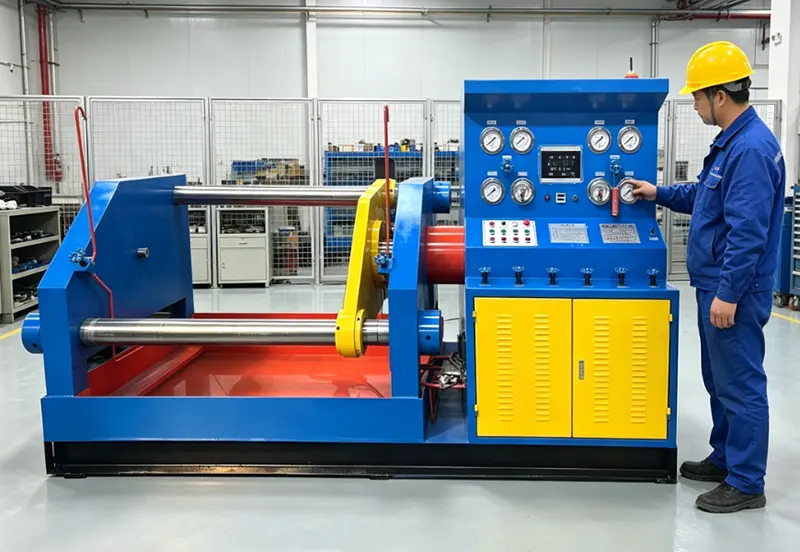

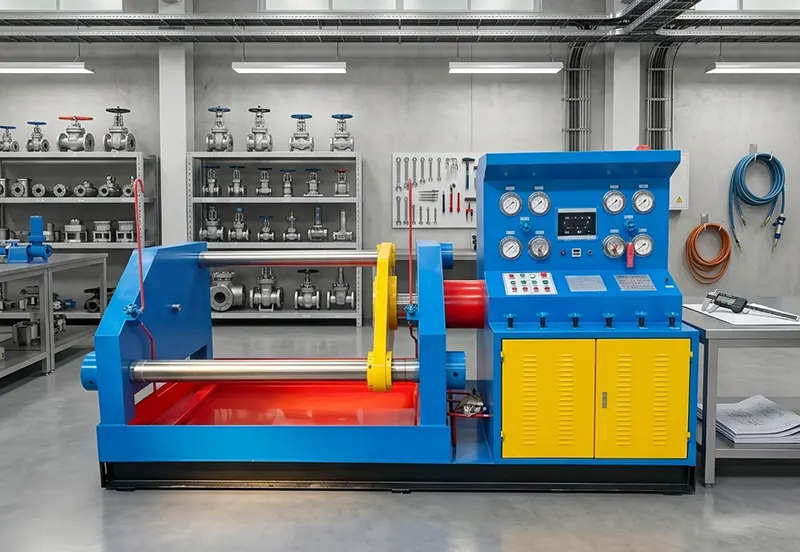

منضدة اختبار صمام الضغط العلوي الهيدروليكي الأفقي الخفيف الوزن

يدعم منضدة اختبار صمام الضغط العلوي الهيدروليكي الأفقي خفيف الوزن كلا من الماء عالي الضغط والهواء منخفض الضغط كوسيط اختبار، ويغطي 1.5 مرة من اختبار الغلاف الهيدروستاتيكي للضغط الاسمي، و1.1 مرة من اختبار ختم الماء عالي الضغط للضغط الاسمي، واختبار ضيق الهواء منخفض الضغط من 4 إلى 7 بار. يوفر النظام الهيدروليكي المتكامل قوة تثبيت قابلة للتعديل، ومناسبة لمختلف مواصفات الصمامات من DN100 إلى DN600، مع أقصى قوة تصل إلى 137 طنًا. إنه يتوافق مع معايير اختبار وفحص الصمامات الدولية ويستخدم على نطاق واسع لفحص مراقبة الجودة الصادرة في المصنع، وFAT في الشركات المصنعة للصمامات، ووكالات الاختبار الخارجية.

تم تصميم منضدة اختبار صمام الضغط العلوي الهيدروليكي الأفقي خفيف الوزن لاختبار الوصلات الطرفية ذات الحواف والملحومة والملولبة للصمامات الكروية وصمامات البوابة وصمامات الكرة الأرضية وصمامات الفحص والصمامات الصناعية الأخرى.

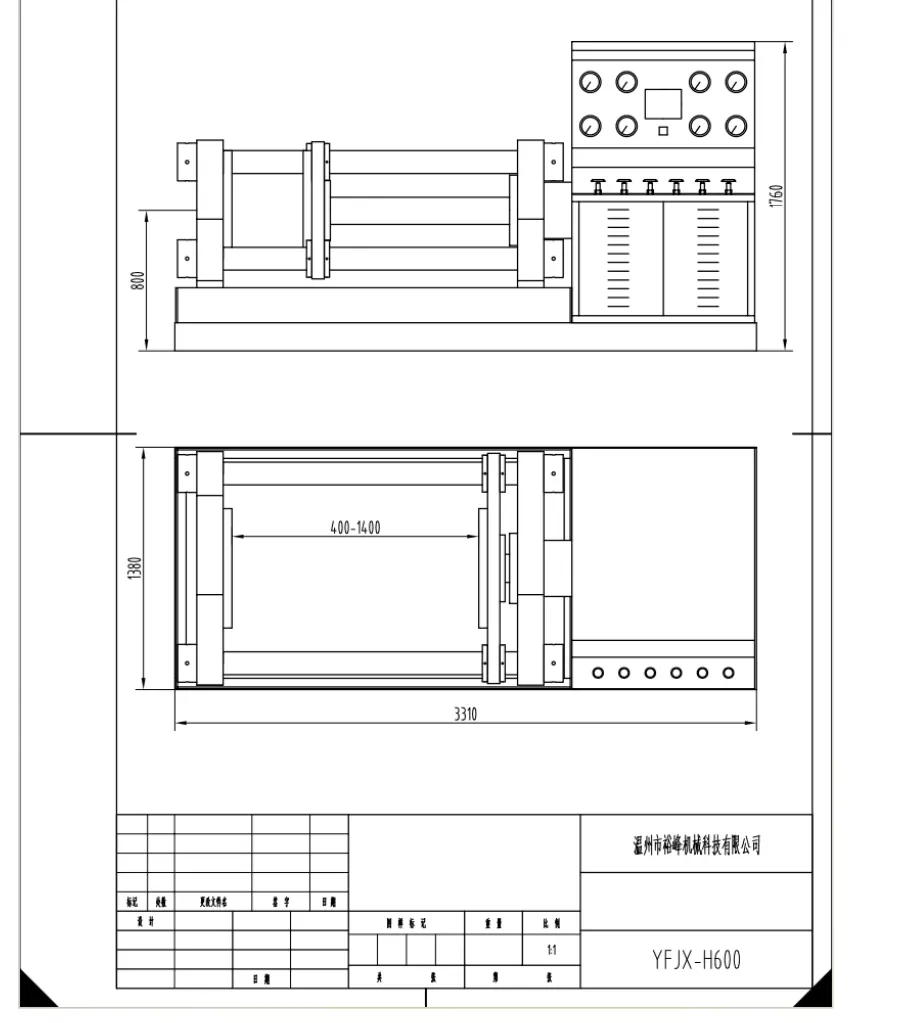

تستخدم طريقة التثبيت أسطوانة هيدروليكية علوية لدفع لوحة الختم مباشرة ضد الوجه الطرفي للصمام، مما يحقق الختم المحوري للوجه النهائي. قوة التثبيت السفلية قابلة للتعديل، مما يؤدي إلى الحد الأدنى من القوة الخارجية على جسم الصمام. يمكن أن يكون الختم بين الصمام واللوحة المسدودة إما ختمًا نهائيًا أو ختمًا مدببًا، مما يسمح بالفحص البصري المباشر لنقاط التسرب من أجل التقييم السريع لسلامة الختم. تشتمل وسائط الاختبار على الماء (لاختبارات قوة الصدفة وختم الضغط العالي) وغاز منخفض الضغط من 4 إلى 7 بار (الهواء أو النيتروجين، لاختبارات إحكام الهواء). يكمل المقعد ثلاثة عناصر اختبار رئيسية: 1.5 مرة من اختبار قوة الغلاف الهيدروستاتيكي للضغط الاسمي، 1.1 مرة من اختبار ختم الماء عالي الضغط للضغط الاسمي، واختبار إحكام الهواء منخفض الضغط من 4 إلى 7 بار. يغطي نطاق الاختبار DN100 إلى DN600 (انظر جدول نطاق اختبار الضغط للحصول على التفاصيل). أسطوانة الضغط العلوي يبلغ قطرها 250 مم، ويتراوح قطر لوحة الختم من 400 إلى 1400 مم، والمسافة الداخلية لقضيب الربط 950 مم، والحد الأقصى لقوة التثبيت هي 137 طنًا.

باختصار، يوفر منضدة اختبار صمام الضغط العلوي الهيدروليكي الأفقي خفيف الوزن تصميمًا معياريًا وخفيف الوزن، وهيكلًا مدمجًا، وتشغيلًا مريحًا، وسهولة الصيانة. إنه حل مثالي لمصنعي الصمامات، وصناعة النفط والغاز، والتعدين والمعادن، ومحطات الطاقة، وصناعة الكيماويات والبتروكيماويات، وورش MRO، وIQC لدى المستخدمين النهائيين الصناعيين الكبار، ووكالات الاختبار التابعة لجهات خارجية.

ميزات المنتج

1. تصميم معياري وخفيف الوزن، هيكل مدمج، تشغيل مريح، وسهولة الصيانة والنقل.

2. تقوم الأسطوانة الهيدروليكية العلوية مباشرة بتشغيل لوحة الختم من أجل الختم المحوري الموثوق به، وتجنب القوى الجانبية التي قد تؤدي إلى تلف الصمام.

3. نظام هيدروليكي قوي مع ضغط تثبيت قابل للتعديل بدون خطوات وفقًا لتصنيف ضغط اختبار الصمام؛ أقصى ضغط هيدروليكي يصل إلى 31.5 ميجا باسكال.

4. وحدة مضخة إمداد المياه الهيدروليكية مجهزة بنطاقين للضغط (الضغط الجزئي والضغط المتوسط/المرتفع)، تغطي نطاق ضغط الإمداد من 0.4 - 48.0 ميجا باسكال لتناسب متطلبات اختبار الضغط الاسمي المختلفة.

5. يمكن إعادة تدوير مياه الاختبار، مما يوفر حلاً اقتصاديًا وصديقًا للبيئة يقلل من تكاليف التشغيل على المدى الطويل.

6. نظام التحكم بشاشة اللمس PLC الاختياري للتحكم التلقائي في ضغط الاختبار، والحصول على البيانات في الوقت الحقيقي، وتخزين البيانات التاريخية، وطباعة تقرير الاختبار، وتلبية متطلبات إدارة الجودة الذكية.

7. يدعم اختبار التسرب الهوائي منخفض الضغط لضمان سلامة الصمام وموثوقيته في ظل ظروف خدمة الغاز.

التطبيقات

● الدهون

● صناعة النفط والغاز

● التعدين والمعادن

● محطات توليد الطاقة

● الصناعة الكيماوية والبتروكيماوية

● ورش عمل MRO

● IQC في المستخدمين النهائيين الصناعيين الكبار

● وكالات اختبار الطرف الثالث

جدول المواصفات الفنية

جدول نطاق اختبار الإجهاد (MPa)

التعليمات

1. ما هو نطاق قطر الاختبار لهذا المقعد؟

ويغطي DN100 إلى DN600.

2. ما هي أنواع الصمامات التي يمكن اختبارها؟

إنها مناسبة للصمامات الكروية ذات الحواف، الملحومة، والملولبة، وصمامات البوابة، والصمامات الكروية، وصمامات الفحص، والصمامات الصناعية الأخرى.

3. ما هي وسائط الاختبار المدعومة؟

الماء للاختبارات الهيدروستاتيكية والختم، و4 إلى 7 بار من الغاز منخفض الضغط (الهواء أو النيتروجين) لاختبارات ضيق الهواء.

4. ما هي عناصر الاختبار الثلاثة الرئيسية؟

اختبار الغلاف الهيدروستاتيكي عند 1.5 مرة من الضغط الاسمي، واختبار ختم الماء عالي الضغط عند 1.1 مرة من الضغط الاسمي، واختبار ضيق الهواء منخفض الضغط عند 4 إلى 7 بار.

5. كيف يتم تثبيت الصمام وإغلاقه؟

تعمل الأسطوانة الهيدروليكية العلوية مباشرة على دفع لوحة الختم باتجاه الوجه الطرفي للصمام، مما يحقق الختم المحوري بأقل قوة خارجية. يمكن أن يكون الختم نهائيًا أو مدببًا، مما يتيح اكتشاف التسرب بصريًا بسهولة.

6. ما هو الحد الأقصى لقوة لقط الذروة؟

الحد الأقصى لقوة التثبيت القصوى هو 137 طنًا.

7. ما هي مواصفات اسطوانة الضغط العلوي ولوحة الختم؟

يبلغ قطر أسطوانة الضغط العلوي 250 مم، ويتراوح قطر لوحة الختم من 400 إلى 1400 مم.

8. ما هي المسافة الداخلية بين قضبان التعادل؟

يبلغ 950 ملم، مما يسهل تحميل وتفريغ الصمامات الأكبر حجمًا.

9. ما هي الصناعات والتطبيقات المناسبة لهذا المقعد؟

يتم استخدامه على نطاق واسع في مصانع تصنيع الصمامات لمراقبة الجودة والدهون الصادرة، والنفط والغاز، والتعدين، والمعادن، ومحطات الطاقة، ومصانع الكيماويات والبتروكيماويات، وورش MRO، والتفتيش الصناعي الكبير للمستخدم النهائي الوارد، ووكالات اختبار الطرف الثالث.

10. هل يدعم التحكم الآلي وإدارة البيانات؟

نعم، يتوفر نظام التحكم بشاشة اللمس PLC الاختياري للتحكم التلقائي في ضغط الاختبار، والحصول على البيانات في الوقت الفعلي، وتخزين البيانات التاريخية، وطباعة تقرير الاختبار، مما يلبي متطلبات إدارة الجودة الذكية.
