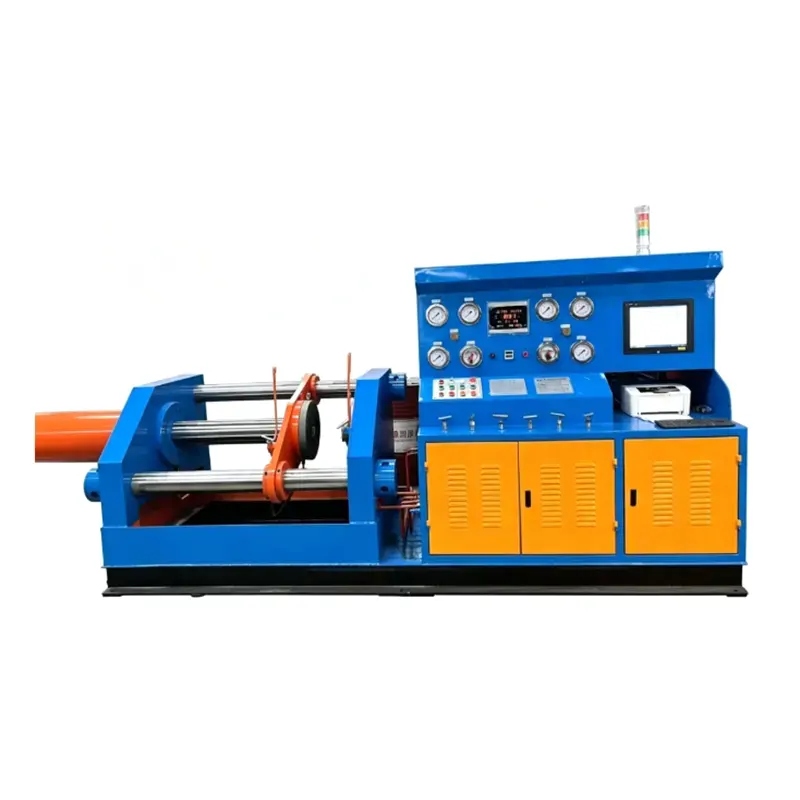

منضدة اختبار صمام التثبيت المحوري للأسطوانة الهيدروليكية الأفقية

مجهز بنظام تحكم رقمي ذكي في الضغط وأجهزة حماية ذاتية القفل هيدروليكية. يدعم كلاً من الماء عالي الضغط والغاز منخفض الضغط كوسيلة اختبار. يغطي نطاق قطر الاختبار من 3 إلى 12 بوصة. ويضمن توزيعًا موحدًا للقوة وثبات الضغط تحت ظروف الضغط العالي. متوافق مع معايير اختبار الصناعة GB/T 13927 وAPI 598. يلبي متطلبات فحص المصنع الصارمة لصمامات الضغط العالي.

وصف تفصيلي للمنتج نقاط موجزة

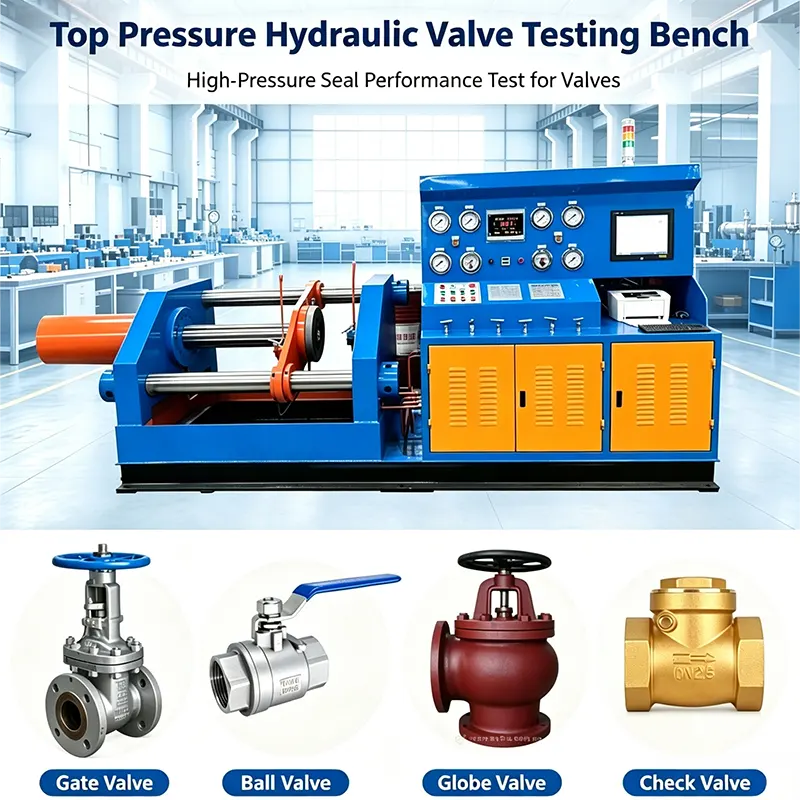

1.DN80-300 منضدة اختبار صمام التثبيت المحوري للأسطوانة الهيدروليكية الأفقية مناسبة للتوصيلات الطرفية ذات الحواف والملحومة والملولبة، بما في ذلك البوابة، الكرة الأرضية، الفحص، الكرة، التوصيل، والصمامات الصناعية الأخرى.

2. طريقة التثبيت: تقوم الأسطوانة الهيدروليكية الرئيسية مباشرة بتشغيل لوحة الختم على وجه نهاية الصمام، مما يحقق الختم المحوري لوجه النهاية بأقل قوة خارجية على جسم الصمام.

3. الختم بين الصمام ولوحة الختم: ختم الوجه النهائي بحلقة O أو حشية مسطحة، مما يسمح بالفحص البصري المباشر لنقاط التسرب.

4. منضدة اختبار صمام التثبيت المحوري للأسطوانة الهيدروليكية الأفقية الثقيلة تدعم الماء لاختبارات الختم الهيدروستاتيكي والضغط العالي، والغاز منخفض الضغط (الهواء أو النيتروجين) لاختبارات ضيق الهواء.

5. عناصر الاختبار المكتملة: 1.5 × PN اختبار الغلاف الهيدروستاتيكي، 1.1 × PN اختبار ختم الماء عالي الضغط، واختبار ضيق الهواء منخفض الضغط.

6. نطاق قطر الاختبار: DN80 إلى DN300 (3 إلى 12 بوصة)، مع تعديل مرن للسكتة لأطوال جسم الصمام المختلفة.

7. النظام الهيدروليكي: تصميم متكامل يجمع بين الأنظمة الميكانيكية والهيدروليكية والكهربائية وأنظمة تداول الوسائط.

8. هيكل السرير المقوى: إطار عالي التحمل يضمن الثبات والدقة على المدى الطويل في ظل ظروف الضغط العالي.

9. التحكم الرقمي الذكي في الضغط: شاشة ديجيتال ونظام ضغط كهربائي لصيانة الضغط بشكل دقيق ومستقر.

10. أجهزة حماية ذاتية القفل هيدروليكية متعددة: يمنع قفل الضغط من ارتخاء الأسطوانة عند الضغط على تجويف الاختبار.

11. الميزة الأساسية: قوة تثبيت محورية كبيرة جدًا تصل إلى 130 طنًا، مثالية للصمامات عالية الضغط للخدمة الشاقة في تطبيقات البتروكيماويات والطاقة والنفط والغاز.

ميزات المنتج والتطبيقات

سمات

أسطوانة رئيسية شديدة التحمل وسرير مقوى - قوة تثبيت كبيرة جدًا.

التثبيت المحوري الأفقي – قوة موحدة، بدون تشويه جانبي.

تحكم رقمي ذكي في الضغط - مراقبة وتحكم دقيقين.

وسائل حماية هيدروليكية ذاتية القفل متعددة – تشغيل آمن.

تعديل مرن للسكتة الدماغية لأطوال الصمامات المختلفة.

يدعم وسائط المياه والغاز - اختبار متعدد الاستخدامات.

أجهزة قياس الضغط عالية الدقة ونظام الإمساك الكهربائي.

الحصول على البيانات بشكل اختياري من خلال عرض المنحنى وطباعة التقارير.

مثالية لفحص الصمامات ذات الضغط العالي والمتكرر على المدى الطويل

التطبيقات

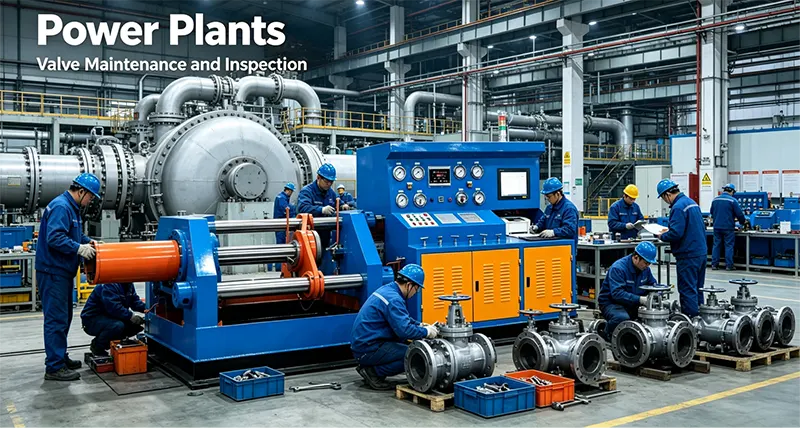

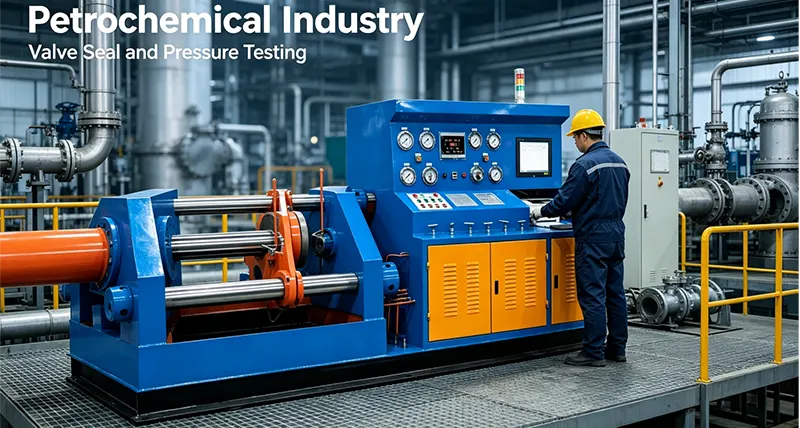

اختبار قبول المصنع (FAT)، صناعة البتروكيماويات، محطات الطاقة - صيانة الصمامات وفحصها، النفط والغاز - مراقبة جودة الصمامات الثقيلة.، ورش MRO، التعدين والمعادن، الصناعات الكبيرة. وكالات الاختبار والإصلاح التابعة لجهات خارجية.

جدول البيانات الفنية

 الأسئلة الشائعة نقاط مختصرة

1. هل أنت شركة تجارية أو مصنعة؟

نحن شركة Wenzhou Yufeng Valve Machinery Manufacturer، المصنع المباشر الحاصل على شهادات ISO 9001 وCE.

2.ما هو موك الخاص بك؟

مجموعة واحدة فقط. نرحب بكل من الطلبات التجريبية الصغيرة والمشتريات بالجملة.

3. ما هي معايير الاختبار التي يتم الالتزام بها؟

GB/T 13927، API 598، API 6D، إلخ.

4. ما هي أقصى قوة لقط؟

ما يصل إلى 360 طنًا، مناسب لصمامات الضغط العالي شديدة التحمل.

5. ما هو الحد الأقصى لضغط الاختبار؟

بالنسبة إلى DN80–DN300 (3″–12″); لأقطار أكبر، فإنه يختلف.

6. ما هي ميزات السلامة المضمنة؟

أجهزة هيدروليكية ذاتية القفل متعددة مع قفل ضغط - لا يمكن تحرير أسطوانة التثبيت أثناء الضغط على تجويف الصمام.

7. هل تدعم تخصيص OEM/ODM ؟

نعم. يمكننا تخصيص نطاق القطر، والسكتة الدماغية، والضغط، وقوة التثبيت، وأنظمة التحكم.

8.ما هي المهلة القياسية؟

21-30 يومًا للنماذج القياسية؛ 30-35 يومًا للإصدارات المخصصة.

9. ما هي المعلومات التي تحتاجها للحصول على الاقتباس؟

نوع الصمام، القطر، تصنيف الضغط، نوع الاتصال، وحجم الإنتاج.
