يقوم هيكل التثبيت الهيدروليكي المحوري للوجه بضغط طرفي شفة صمام الأمان بقوة قابلة للتعديل بدون خطوات، مما يضمن ضغطًا موحدًا على جسم الصمام والحد الأدنى من التداخل الخارجي. مزود بمقاييس ضغط عالية الدقة ومعزز غاز اختياري، ويدعم النظام ضغوط معايرة الغاز حتى 32.0 ميجا باسكال ويغطي أحجام الصمامات من DN15 إلى DN300، مما يجعله مثاليًا لمصنعي صمامات الأمان ومحلات الإصلاح ووكالات التفتيش التابعة لجهات خارجية.

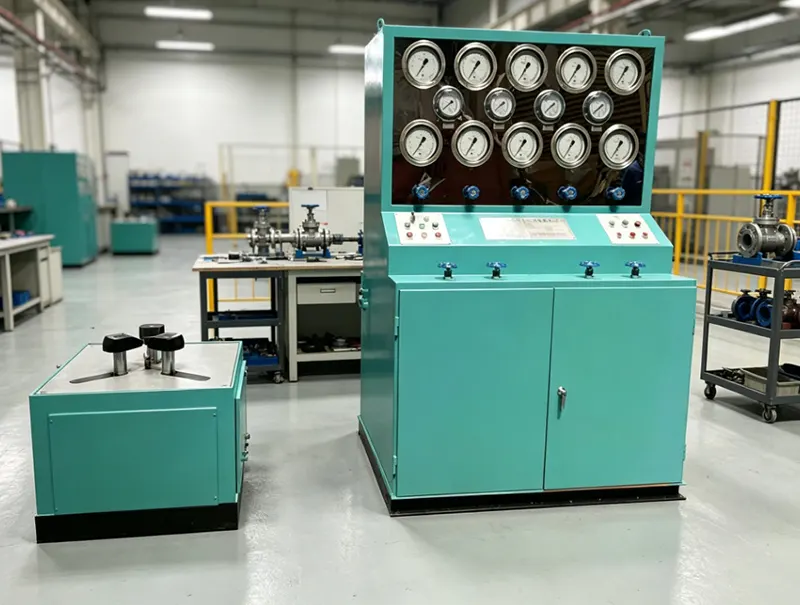

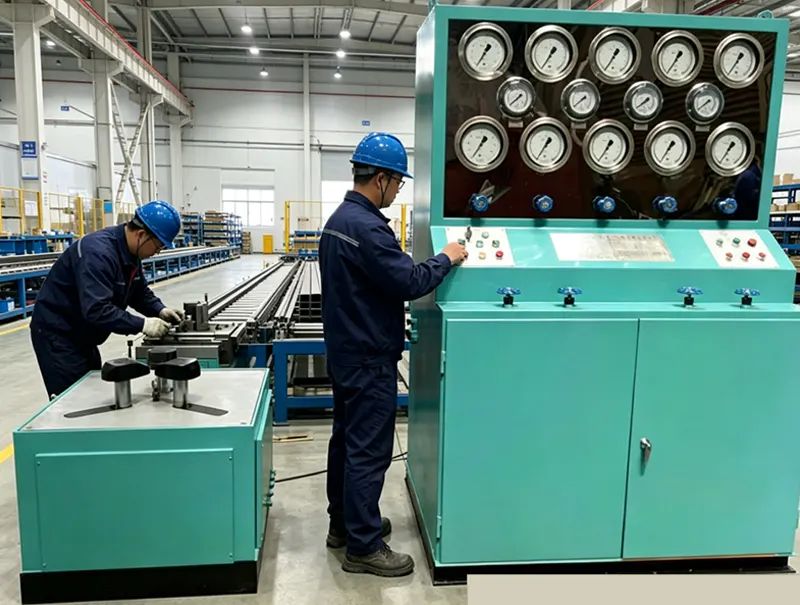

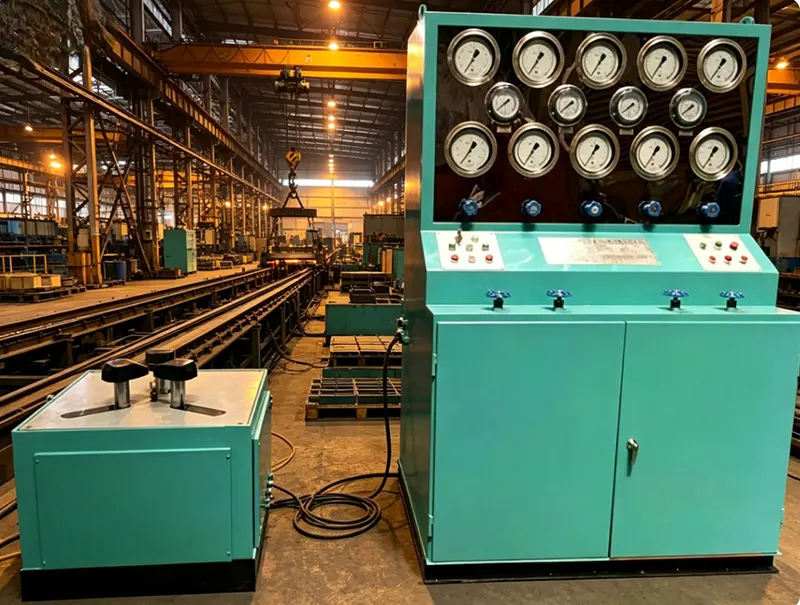

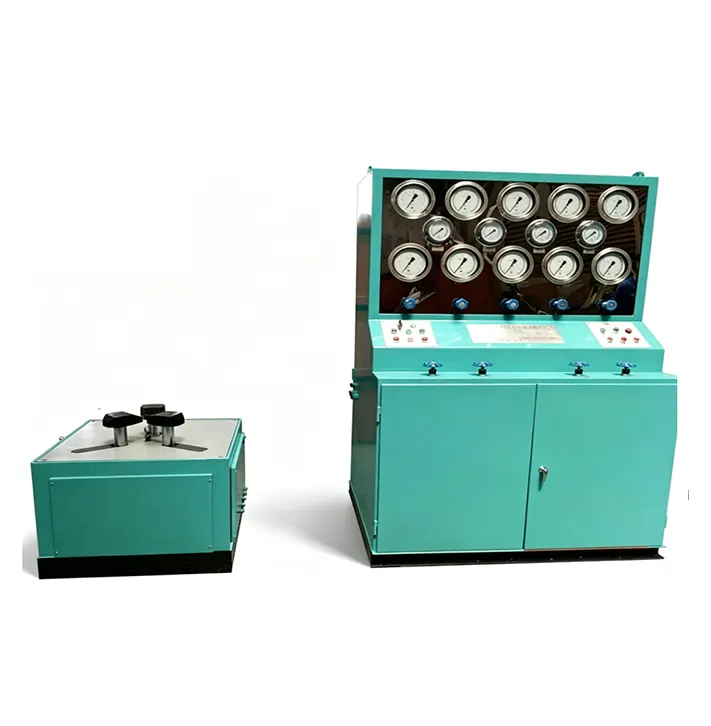

إن منضدة اختبار معايرة ضغط صمام الأمان المنفصل عبارة عن نظام اختبار متعدد الاستخدامات أحادي المحطة تم تصميمه خصيصًا لصمامات تخفيف الأمان المحملة بنابض والمتصلة بالشفة والمتصلة بالخيوط، مما يوفر اختبارًا شاملاً لقوة الغلاف، والتحقق من الختم، وإعداد ضغط الفتح، واكتشاف الضغط لإعادة التثبيت، وفحص ضيق الهواء منخفض الضغط في وحدة واحدة مدمجة. وفيما يلي أهم مواصفاته وإمكانياته:
1. أنواع الصمامات التي تم اختبارها: صمامات الأمان المتصلة بالشفة وصمامات تخفيف الأمان المحملة بنابض والمتصلة بخيط.
2.طريقة التثبيت: هيكل تثبيت الوجه المحوري للأسطوانة الهيدروليكية، والضغط على طرفي شفة صمام الأمان بقوة قابلة للتعديل بدون خطوات، مما يضمن تداخلًا خارجيًا منخفضًا وتوزيعًا موحدًا للضغط على جسم الصمام.
3. تصميم الختم والمراقبة: حلقة O أو حشية مسطحة بين شفة الصمام واللوحة العمياء ؛ نافذة مراقبة أمامية للفحص البصري المباشر لحالة الختم والتحديد الدقيق لنقطة التسرب أثناء المعايرة.
4. وسائط الاختبار: الماء عالي الضغط للاختبارات الهيدروستاتيكية وختم الماء. غاز منخفض الضغط وعالي الضغط (الهواء أو النيتروجين، مع وحدة تعزيز الغاز الاختيارية).
5. عناصر الاختبار المكتملة: اختبار قوة الغلاف الهيدروستاتيكي لجسم الصمام؛ اختبار ضيق الماء عالي الضغط لمقعد الصمام؛ فتح معايرة الضغط واختبار الإعداد؛ إعادة اختبار الكشف عن الضغط. فحص ضيق الهواء منخفض الضغط (الهواء أو النيتروجين).
6. نطاق الاختبار لكل محطة عمل: القطر الاسمي لصمام الأمان الذي تم اختباره من DN15 إلى DN300؛ الطول الهيكلي للصمام وجهاً لوجه قابل للتخصيص حسب طراز الصمام؛ القطر الخارجي لشفة الصمام 80 إلى 520 مم؛ تباعد قرص التثبيت القابل للتعديل من 150 إلى 550 ملم.
7. خيارات أسطوانة التثبيت: تجويف اختياري 110 مم أو 140 مم، مع أحجام قضيب المكبس المقابلة؛ الحد الأقصى لقوة التثبيت الاختيارية 30 طنًا، 50 طنًا، أو 90 طنًا.
8. الحد الأقصى لضغط معايرة معزز الغاز: يصل إلى 32.0 ميجا باسكال.
باختصار، يجمع منضدة اختبار معايرة ضغط صمام الأمان المنفصل بين تصميم مدمج لمحطة واحدة مع تغطية واسعة الحجم من DN15 إلى DN300، وخيارات قوة التثبيت المرنة (30 طنًا، أو 50 طنًا، أو 90 طنًا)، وتنظيم الضغط الدقيق والإمساك به، والكشف البصري عن التسرب عبر نافذة المراقبة الأمامية، وقدرة الاختبار متعددة الوظائف التي تؤدي خمسة اختبارات أساسية في جهاز واحد. لقد تم تصميمه وفقًا لمعايير GB/T 12243 وAPI 527، مما يجعله حلاً مثاليًا لمصنعي الصمامات، وشبكات التدفئة المركزية، والنفط والغاز، والتعدين والمعادن، وورش MRO، ومراقبة الجودة الواردة لكبار المستخدمين النهائيين، ووكالات الاختبار الخارجية التي تتطلب معايرة وفحص صمام أمان موثوقًا وقابل للتتبع وقابل للتكرار.
1. تصميم محطة واحدة: صغير الحجم وفعال من حيث التكلفة، ومناسب لمصنعي الصمامات ومرافق الاختبار ذات الإنتاجية المعتدلة، مما يوفر تحميل/تفريغ سريع وتشغيل بسيط.
2. تغطية واسعة الحجم: تدعم صمامات الأمان ذات الشفة والخيط من DN15 إلى DN300، والتي تغطي المواصفات الصناعية الأكثر شيوعًا.
3. خيارات قوة التثبيت المرنة: اختر من 30t، 50t، أو 90t لتتناسب مع أحجام الصمامات المختلفة وتقييمات الضغط، مما يضمن اختبار آمن وموثوق.
4. تنظيم الضغط بدقة وإمساكه: تسمح المقاييس عالية الدقة ونظام التعزيز القابل للتعديل بالتحكم الدقيق وصيانة الضغط المستقر على المدى الطويل لكل من الاختبارات الهيدروستاتيكية والهوائية.
5. كشف التسرب البصري: تتيح نافذة المراقبة الأمامية وختم الوجه النهائي للمشغلين رؤية أي نقاط تسرب بوضوح، مما يحسن كفاءة الاختبار.
6.متعددة الوظائف: تقوم آلة واحدة بإجراء خمسة اختبارات أساسية: قوة الغلاف، وختم الماء، وضغط الفتح، وضغط إعادة التركيب، وضيق الهواء، مما يقلل من استثمار رأس المال.
7.الامتثال للمعايير: تم تصميمه وفقًا لمعايير GB/T 12243 وAPI 527 وغيرها من معايير فحص صمام الأمان ذات الصلة، مما يضمن نتائج قابلة للتتبع وقابلة للتكرار.
طلبات الحصول على: FAT في الشركات المصنعة للصمامات، وشبكات التدفئة المناطقية، وصناعة النفط والغاز، والتعدين والمعادن، وورش MRO، وIQC في المستخدمين النهائيين الصناعيين الكبار، ووكالات اختبار الطرف الثالث
|
مواصفة |
البيانات الفنية |
|
محطة العمل |
محطة واحدة |
|
نطاق حجم صمام الاختبار |
DN15 – DN300 |
|
الطول الهيكلي للصمام (وجهاً لوجه) |
قابلة للتخصيص حسب نوع الصمام |
|
قطر شفة الصمام |
φ80 – 520 ملم |
|
تباعد قرص الفك (قابل للتعديل) |
150 – 550 ملم |
|
لقط اسطوانة / مكبس رود |
φ110 مم / φ140 مم (اختياري) |
|
أقصى قوة لقط |
30/50/90 طن (اختياري) |
|
وسائل الإعلام الاختبارية |
ماء عالي الضغط / غاز منخفض وعالي الضغط (هواء أو نيتروجين) |
|
الأعلى. ضغط معايرة معزز الغاز |
ما يصل إلى 32.0 ميجا باسكال |
|
دقة ضبط الضغط |
أفضل من ±1% (يعتمد على فئة المقياس) |
|
الحجم الاسمي (DN) |
تصنيف الضغط المطبق (PN) |
الأعلى. ضغط معايرة الغاز |
|
DN15 – DN50 |
PN16 – PN420 |
ما يصل إلى 32.0 |
|
DN65 – DN150 |
PN16 – PN250 |
ما يصل إلى 25.0 |
|
DN200 – DN300 |
PN10 – PN160 |
ما يصل إلى 16.0 |
1. هل أنت شركة تجارية أو شركة مصنعة؟
نحن مصنع Wenzhou Yufeng Valve Machinery، وهو مصنع مباشر متخصص في البحث والتطوير وإنتاج مناضد اختبار الصمامات الصناعية ومعدات المعايرة، بما في ذلك نموذج معايرة ضغط صمام الأمان المنفصل.
2. ما هو موك الخاص بك لمقعد اختبار معايرة صمام الأمان هذا؟
موك لدينا هو مجموعة واحدة فقط. نحن نرحب بالطلبات التجريبية الصغيرة وكذلك المشتريات بالجملة لمشاريع B2B الكبيرة.
3. ما هي شهادات الجودة التي تمتلكها مقاعد اختبار صمام الأمان الخاصة بك؟
يتم تصنيع معداتنا تحت رقابة صارمة على الجودة وتتوافق مع معايير الفحص الدولية GB/T 12243 وAPI 527. يمكن توفير شهادات CE وISO وغيرها عند الطلب.
4. هل يمكن لمعداتك اختبار صمامات الأمان القياسية GOST؟
قطعاً. بفضل خبرتنا الواسعة في روسيا وآسيا الوسطى، فإن أجهزتنا متوافقة تمامًا مع معايير GOST، بالإضافة إلى صمامات الأمان القياسية API وDIN وGB.
5. هل تدعم خدمات OEM/ODM المخصصة لمقعد الاختبار هذا؟
نعم، نحن نقدم حلولاً مخصصة. يمكننا تخصيص الحد الأقصى لضغط الاختبار، وقوة التثبيت (30 طنًا، أو 50 طنًا، أو 90 طنًا)، وأبعاد التثبيت، ونطاق الطول وجهًا لوجه، ونظام تعزيز الغاز، وتكوينات التحكم بناءً على أنواع صمامات الأمان المحددة ومتطلبات المعايرة.
6. كيف يفيد التصميم المقسم عملية الاختبار الخاصة بي؟
يسمح التصميم المقسم بوضع وحدة التحكم بشكل منفصل عن طاولة الاختبار، مما يوفر مساحة أرضية ورشة العمل القيمة ويوفر خيارات تخطيط أكثر مرونة لبيئات ورشة العمل المختلفة. كما أنه يساعد على عزل المشغل عن منطقة اختبار الضغط العالي لمزيد من الأمان.
7. ما هو الحد الأقصى لضغط معايرة الغاز الذي يمكن لهذا النظام تحقيقه؟
يدعم النظام ضغط معايرة معزز الغاز حتى 32.0 ميجا باسكال للأحجام الأصغر (DN15 إلى DN50). بالنسبة للأحجام الأكبر، يختلف الحد الأقصى للضغط: DN65 إلى DN150 يدعم ما يصل إلى 25.0 ميجا باسكال، ويدعم DN200 إلى DN300 ما يصل إلى 16.0 ميجا باسكال. يرجى الرجوع إلى جدول نطاق الضغط للحصول على تصنيف مفصل.
8. هل يمكن ضبط وكشف ضغط الفتح وضغط إعادة التثبيت بدقة؟
نعم. تم تصميم هذا المقعد خصيصًا لإجراء معايرة كاملة لضغط الفتح واختبارات الإعداد، بالإضافة إلى إعادة تثبيت اختبارات الكشف عن الضغط، مما يلبي متطلبات API 527 وGB/T 12243 مع دقة ضبط الضغط أفضل من ±1% (اعتمادًا على فئة المقياس).
9.ما هي المهلة القياسية لمقعد اختبار معايرة صمام الأمان هذا؟
بالنسبة للتكوينات القياسية، تكون المهلة عادةً من 21 إلى 30 يومًا. قد تستغرق النماذج المخصصة المزودة بوحدات تعزيز الغاز الاختيارية، أو أبعاد التثبيت الخاصة، أو خيارات قوة التثبيت الأكبر، من 30 إلى 35 يومًا اعتمادًا على مدى تعقيد التصميم.
10. ما هي المعلومات التي يجب علي تقديمها للحصول على عرض أسعار دقيق بسرعة؟
يرجى مشاركة تفاصيل صمام الأمان الخاص بك: نوع الصمام، وأطراف التوصيل (ذات حواف أو ملولبة)، ونطاق الحجم (DN)، ومعدل الضغط الاسمي (PN)، والطول الهيكلي (وجهًا لوجه)، وأي متطلبات معايرة خاصة. سيقوم مهندسونا بإرسال عرض فني وعروض أسعار مخصصة خلال 24 ساعة.
