يوفر النظام الهيدروليكي الناضج المتكامل قوة تثبيت قوية، مما يضمن عدم الإزاحة أو تسرب الضغط أثناء الاختبار، مما يجعله مثاليًا لصمامات الأمان كبيرة الحجم. يمكن تخصيص نطاق الضغط الواسع القابل للتعديل والحد الأقصى لضغط الاختبار وشوط التثبيت ليتوافق مع المواصفات المختلفة لصمامات الأمان. إنه يتوافق مع معايير الفحص الدولية GB/T 12243 وAPI 527 ويستخدم على نطاق واسع لفحص مراقبة الجودة الصادر في المصنع والمعايرة الدورية لصمامات الأمان الصناعية.

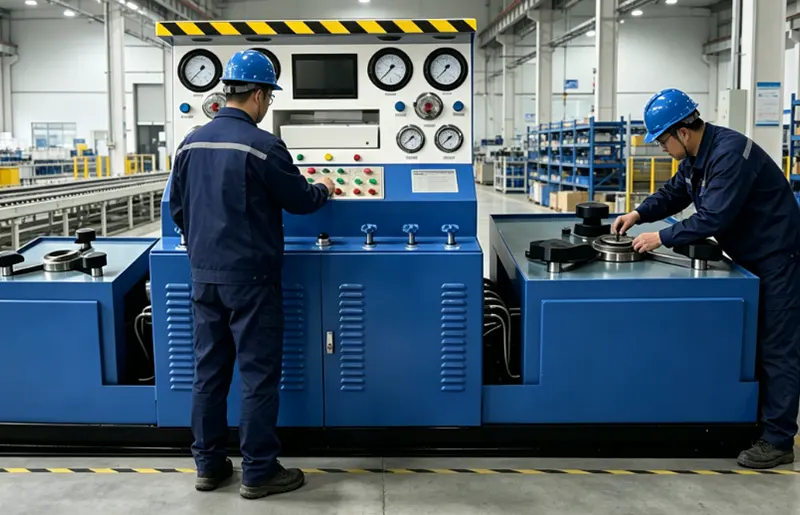

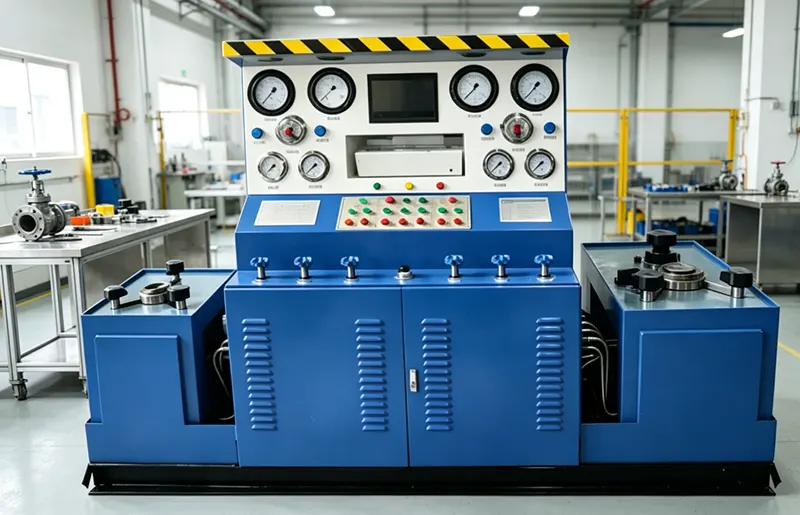

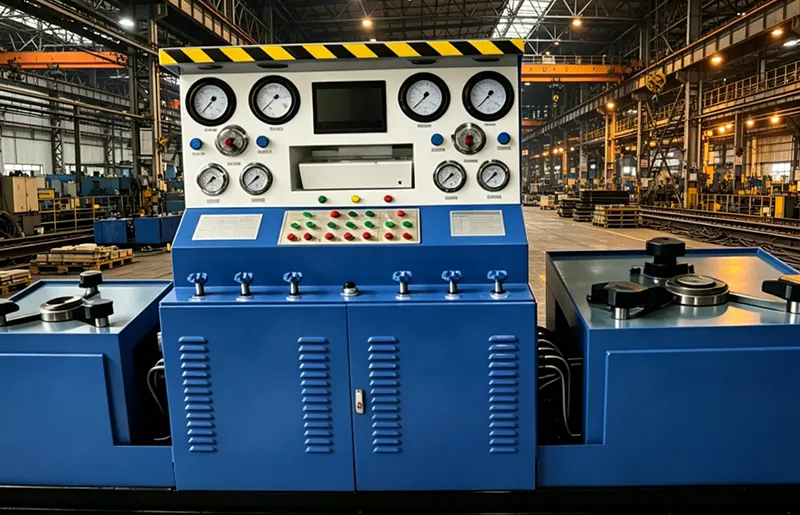

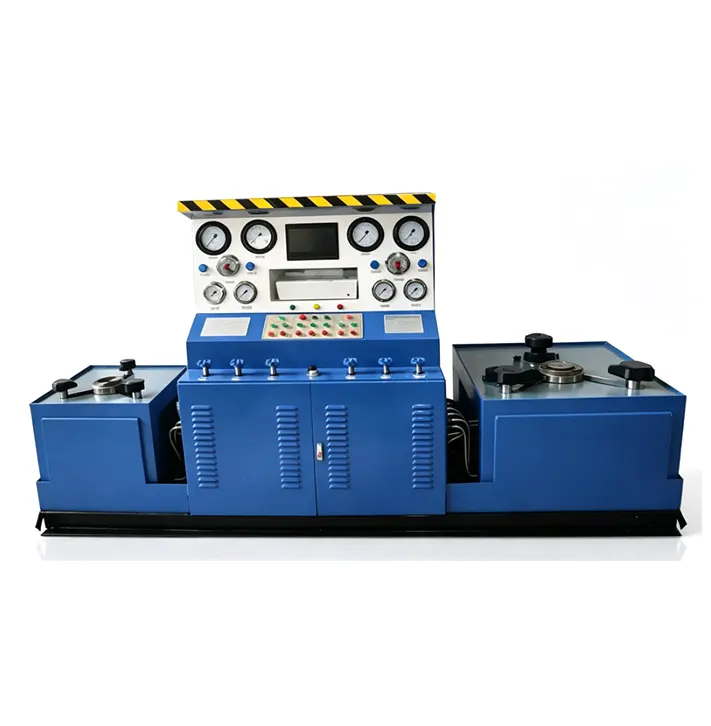

يعد منضدة اختبار معايرة صمام الأمان للمحطة المزدوجة حل اختبار شامل تم تصميمه خصيصًا لصمامات تخفيف الأمان المحملة بنابض والمتصلة بالشفة والمتصلة بخيوط، مما يوفر اختبار قوة الغلاف والتحقق من أداء الختم ومعايرة ضغط الفتح عبر محطتي عمل مستقلتين. وفيما يلي أهم مواصفاته وإمكانياته:
1. أنواع الصمامات التي تم اختبارها: صمامات الأمان المتصلة بالشفة وصمامات تخفيف الأمان المحملة بنابض والمتصلة بخيط.
2.طريقة التثبيت: هيكل تثبيت الوجه المحوري للأسطوانة الهيدروليكية، وضغط طرفي شفة صمام الأمان بقوة قابلة للتعديل بدون خطوات، مما يضمن الحد الأدنى من التدخل الخارجي والضغط الموحد على جسم الصمام.
3. تصميم الختم والمراقبة: حلقة O أو حشية مسطحة بين شفة الصمام واللوحة العمياء ؛ نافذة المراقبة الأمامية محجوزة في كل محطة للتحقق بشكل بديهي من حالة الإحكام وتحديد نقاط التسرب بدقة أثناء المعايرة.
4. وسائط الاختبار: الماء عالي الضغط للاختبارات الهيدروستاتية. غاز منخفض الضغط وعالي الضغط (الهواء أو النيتروجين، مع وحدة تعزيز الغاز الاختيارية لكل محطة أو مشتركة).
5. عناصر الاختبار المكتملة لكل محطة: 1.5 مرة اختبار قوة الضغط الهيدروستاتيكي. 1.1 مرة اختبار ختم المياه ذات الضغط العالي. اختبار ضيق الهواء عند الضغط المنخفض من 4 إلى 7 بار؛ فتح معايرة الضغط واختبار الإعداد؛ إعادة اختبار الكشف عن الضغط.
6.مواصفات محطة العمل اليسرى: نطاق الاختبار من DN15 إلى DN150 (انظر جدول الضغط)؛ الطول الهيكلي من 100 إلى 350 ملم (قابل للتخصيص)؛ قطر الشفة 80 إلى 350 ملم؛ تباعد قرص التثبيت من 150 إلى 400 مم قابل للتعديل؛ 3 أسطوانات تثبيت بقطر 110 مم مع قضبان مكبس 60 مم؛ أقصى قوة لقط 50 طن.
7. مواصفات محطة العمل الصحيحة: نطاق الاختبار من DN150 إلى DN300 (انظر جدول الضغط)؛ الطول الهيكلي 200 إلى 550 ملم (قابل للتخصيص)؛ قطر الشفة 200 إلى 520 ملم؛ تباعد قرص التثبيت من 300 إلى 550 مم قابل للتعديل؛ 4 أسطوانات تثبيت بقطر 140 مم مع قضبان مكبس بقطر 70 مم؛ أقصى قوة لقط 90 طن.
باختصار، يجمع منضدة اختبار معايرة صمام الأمان للمحطة المزدوجة بين مرونة محطة العمل المزدوجة والتثبيت الهيدروليكي القوي، وختم الوجه النهائي مع نوافذ المراقبة المباشرة، وتغطية الاختبار الشاملة بدءًا من اختبار الغلاف الهيدروستاتيكي إلى ضبط الضغط الافتتاحي والتحقق من إعادة التثبيت. إنه يفي بمعايير API 527 وGB/T 12243، مما يجعله خيارًا مثاليًا لمصنعي الصمامات، وشبكات التدفئة المركزية، والنفط والغاز، والتعدين والمعادن، وورش MRO، ومراقبة الجودة الواردة لكبار المستخدمين النهائيين، ووكالات الاختبار الخارجية التي تتطلب معايرة وفحص صمام الأمان سريعًا ودقيقًا وموثوقًا.
1. محطات العمل المزدوجة تغطي DN15 إلى DN150 وDN150 إلى DN300، بأحجام صغيرة تصل إلى فئة الضغط PN420. وهذا يختلف عن الوحدات أحادية المدى ويتم إثباته من خلال قوى تثبيت تبلغ 50 طنًا و90 طنًا.
2. يتم ضغط فكي التثبيت الهيدروليكي بالتساوي على وجوه نهاية الحافة بقوة قابلة للتعديل، مما يقلل من الضغط الخارجي. وهذا يضمن نتائج اختبار واقعية من خلال تصميم متوازن متعدد الأسطوانات.
3. حلقة دائرية أو حشية نهاية الوجه تجعل نقاط التسرب مرئية مباشرة من خلال نوافذ المراقبة الأمامية. يؤدي هذا إلى تقليل وقت تشخيص الأخطاء بنسبة 50% تقريبًا مقارنة بالأختام العمياء التقليدية.
4. تدعم الآلة كلاً من الاختبارات الهيدروستاتيكية عند ضغط مقدر 1.5× و1.1×، واختبارات الهواء ذات الضغط المنخفض عند 4-7 بار، بالإضافة إلى ضبط ضغط الفتح والتحقق من إعادة التثبيت. تقوم آلة واحدة بإجراء اختبارات قوة الغلاف، وختم الماء، وضيق الهواء، والمعايرة، بما يتوافق مع معايير API 527 وGB/T 12243.
5. نطاق الفك القابل للتعديل من 150 إلى 550 ملم يناسب الأطوال من 100 إلى 550 ملم والفلنجات التي يصل قطرها إلى 520 ملم. وهذا يتيح التغيير في دقائق، على عكس أنواع التركيبات الثابتة.
طلبات الحصول على: FAT في الشركات المصنعة للصمامات، وشبكات التدفئة المناطقية، وصناعة النفط والغاز، والتعدين والمعادن، وورش MRO، وIQC في المستخدمين النهائيين الصناعيين الكبار، ووكالات اختبار الطرف الثالث
|
غرض |
محطة العمل اليسرى |
محطة العمل الصحيحة |
|
نطاق حجم الاختبار |
DN15 إلى DN150 |
DN150 إلى DN300 |
|
نطاق الطول وجهاً لوجه |
100 – 350 ملم (مخصص) |
200 – 550 ملم (مخصص) |
|
نطاق قطر شفة |
φ80 – 350 ملم |
φ200 – 520 ملم |
|
نطاق الفك |
150 – 400 ملم |
300 – 550 ملم |
|
عدد اسطوانات التثبيت وقطر التجويف |
3 أسطوانات، قطر كل منها φ110 مم |
4 أسطوانات، قطر كل منها φ140 مم |
|
قطر قضيب المكبس |
φ60 ملم لكل منهما |
φ70 ملم لكل منهما |
|
أقصى قوة لقط |
50 طن |
90 طن |
|
الحد الأقصى لضغط معايرة الغاز |
ما يصل إلى 32.0 ميجا باسكال |
وفقًا للحجم المقابل، راجع جدول نطاق الضغط |
|
القطر الاسمي (يسار) |
الضغط الاسمي |
نطاق ضغط الاختبار |
القطر الاسمي (يمين) |
الضغط الاسمي |
نطاق ضغط الاختبار |
|
DN15 - 25 |
بي ان 16 - 420 |
2.5 - 32.0 ميجا باسكال |
DN150 |
بي ان 16 - 160 |
2.5 - 16.0 ميجا باسكال |
|
DN32 - 50 |
بي ان 16 - 250 |
2.5 - 25.0 ميجا باسكال |
DN200 |
بي ان 10 - 100 |
2.5 - 10.0 ميجا باسكال |
|
DN65 - 100 |
بي ان 16 - 160 |
2.5 - 16.0 ميجا باسكال |
DN250 |
بي ان 10 - 40 |
2.5 - 4.0 ميجا باسكال |
|
DN125 - 150 |
بي ان 16 - 100 |
2.5 - 10.0 ميجا باسكال |
DN300 |
بي ان 10 - 40 |
2.5 - 4.0 ميجا باسكال |
1. هل أنت شركة تجارية أو شركة مصنعة؟
نحن مصنع Wenzhou Yufeng Valve Machinery، وهو مصنع مباشر متخصص في البحث والتطوير وإنتاج مناضد اختبار الصمامات الصناعية ومعدات المعايرة، بما في ذلك نموذج صمام الأمان ذو المحطة المزدوجة.
2. ما هو موك الخاص بك لمقعد اختبار صمام الأمان ذو المحطة المزدوجة؟
موك لدينا هو مجموعة واحدة فقط. نحن نرحب بشدة بالطلبات التجريبية الصغيرة وكذلك المشتريات بالجملة لمشاريع B2B الكبيرة.
3. ما هي شهادات الجودة التي تمتلكها مقاعد اختبار صمام الأمان الخاصة بك؟
يتم تصنيع معداتنا تحت رقابة صارمة على الجودة وتتوافق مع معايير الفحص الدولية GB/T 12243 وAPI 527. يمكن توفير شهادات CE وISO وغيرها عند الطلب.
4. هل يمكن لمعداتك اختبار صمامات الأمان القياسية GOST؟
قطعاً. بفضل خبرتنا الواسعة في روسيا وآسيا الوسطى، فإن أجهزتنا متوافقة تمامًا مع معايير GOST، بالإضافة إلى صمامات الأمان القياسية API وDIN وGB.
5. هل تدعم خدمات OEM/ODM المخصصة لمقعد الاختبار هذا؟
نعم، نحن نقدم حلولاً مخصصة. يمكننا تخصيص الحد الأقصى لضغط الاختبار، وأبعاد التثبيت، ونطاق الطول وجهاً لوجه، ونظام تعزيز الغاز، وتكوينات التحكم بناءً على أنواع صمامات الأمان المحددة ومتطلبات المعايرة.
6. ما هو الحد الأقصى لضغط معايرة الغاز الذي يمكن لنظامك تحقيقه؟
تدعم محطة العمل اليسرى ضغط معايرة الغاز حتى 32.0 ميجا باسكال (لأحجام DN15 إلى DN25)، بينما تعتمد سعة ضغط محطة العمل اليمنى على حجم الصمام. يرجى الرجوع إلى جدول نطاق الضغط للحصول على تصنيف مفصل.
7. هل يمكن ضبط وكشف ضغط الفتح وضغط إعادة التثبيت بدقة؟
نعم. تم تصميم كل محطة لإجراء معايرة كاملة لضغط الفتح واختبارات الضبط، بالإضافة إلى اختبارات اكتشاف الضغط لإعادة التثبيت، وتلبية متطلبات API 527 وGB/T 12243 بدقة عالية.
8. ما هي المهلة القياسية لمقعد اختبار صمام الأمان ذو المحطة المزدوجة؟
بالنسبة للتكوينات القياسية، تكون المهلة عادةً من 21 إلى 30 يومًا. قد تستغرق النماذج المخصصة من 30 إلى 35 يومًا اعتمادًا على مدى تعقيد التصميم والميزات الاختيارية مثل وحدات تعزيز الغاز.
9. ما هي شروط الدفع التي تقبلها عادة؟
نحن عادة نقبل T/T مع إيداع 30% ورصيد 70% قبل الشحن. خطاب الاعتماد في الأفق مقبول أيضًا لطلبات الشركات الكبيرة.
10. ما هي المعلومات التي يجب علي تقديمها للحصول على عرض أسعار دقيق بسرعة؟
يرجى مشاركة تفاصيل صمام الأمان الخاص بك: نوع الصمام، وأطراف التوصيل (ذات حواف أو ملولبة)، ونطاق الحجم (DN)، ومعدل الضغط الاسمي (PN)، والطول الهيكلي (وجهًا لوجه)، وأي متطلبات معايرة خاصة. سيقوم مهندسونا بإرسال عرض فني وعروض أسعار مخصصة خلال 24 ساعة.
