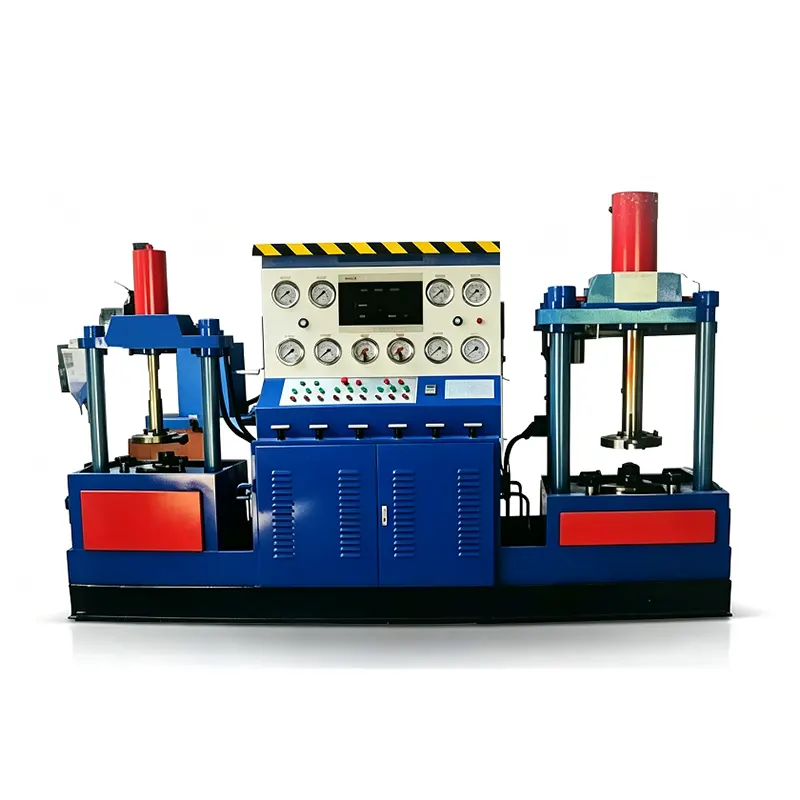

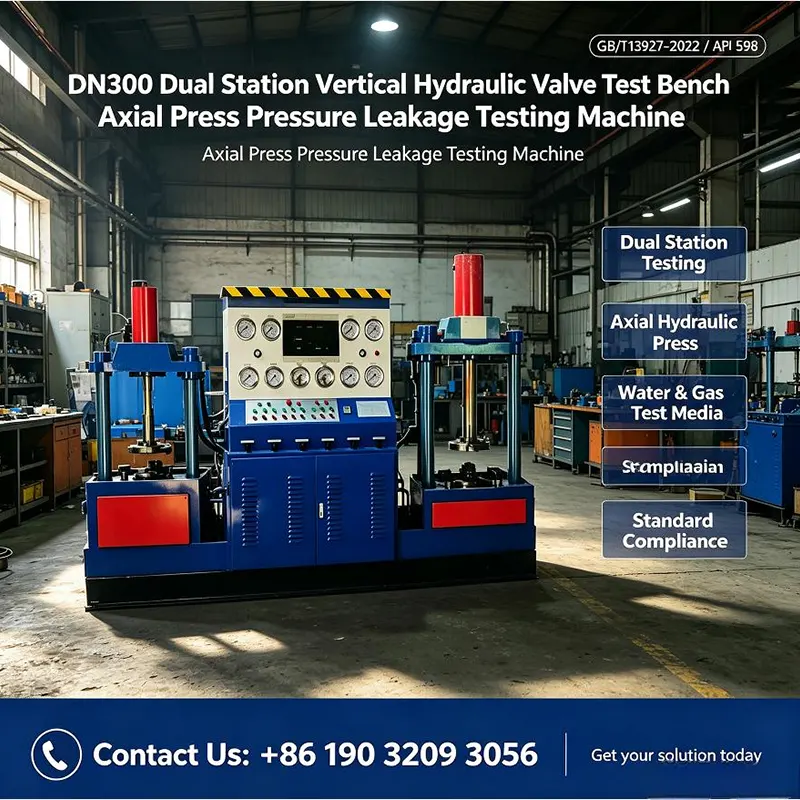

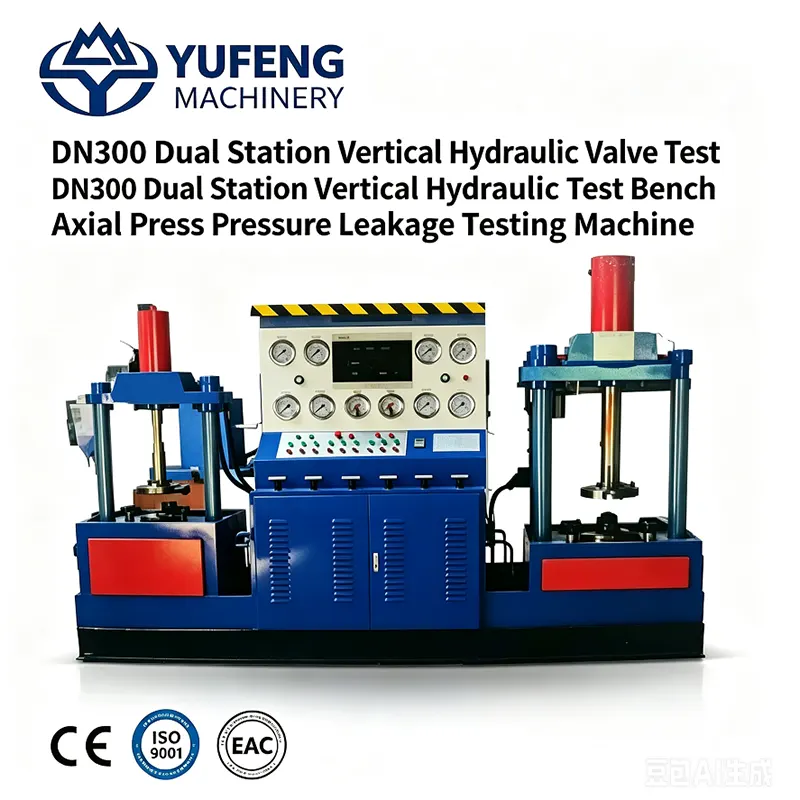

منضدة اختبار صمام الضغط الهيدروليكي المحوري العمودي المتكامل بمحطة مزدوجة

إن منضدة اختبار صمام الضغط الهيدروليكي المحوري العمودي المتكاملة ذات المحطة المزدوجة قابلة للتطبيق على صمامات البوابة اللولبية والملحومة ذات الحواف، والصمامات الأرضية، وصمامات الفحص، والصمامات الكروية والصمامات الأخرى، ويمكنها إكمال ثلاثة عناصر اختبار أساسية: اختبار قوة الغلاف، واختبار المقعد الخلفي، واختبار ضيق الهواء. تعتمد المعدات هيكل التثبيت المزدوج الذي يجمع بين التثبيت الفكي والضغط المحوري للأسطوانة الهيدروليكية؛ تم تجهيز القالب الموجود فوق الفك بوظيفة دوران 90 درجة، مما يحسن بشكل كبير كفاءة تحميل وتفريغ الصمام، وعملية التثبيت لها تأثير ضئيل للقوة الخارجية على الصمام الذي تم اختباره، مما يضمن بيانات اختبار أصلية وموثوقة.

الآلة مجهزة بشكل قياسي بمضخة مياه منخفضة الضغط ونظام التحكم في أدوات الضغط وخزان المياه المتداول. يمكن للعملاء اختيار وسائط الاختبار بما في ذلك الماء والهواء والكيروسين. تشمل التكوينات الاختيارية نظام إدارة بيانات الاختبار الذكي ونظام تبريد الهواء الهيدروليكي وجهاز حماية السلامة. يمكن تخصيص عيار الاختبار والضغط وفقًا لمتطلبات إنتاج العميل.

تم إصلاح المعلمات الأساسية المستمدة من المواد المصورة:

● العيار المطبق: DN15 ~ DN300

● البعد الكلي: 3300×1200×2000mm

● وزن الماكينة الإجمالي: 4 طن

● الطاقة المقدرة: 5.25 كيلو واط

نقاط الضعف الشائعة في الصناعة والحلول المستهدفة

3.1 المشاكل الأساسية الموجودة في اختبار الصمامات ذات العيار الصغير والمتوسط

هناك مشكلتان شائعتان في الصناعة في الإنتاج الحالي وفحص الصمامات الصغيرة والمتوسطة الحجم:

أولاً، عنق الزجاجة لكفاءة المحطة الواحدة: تعتمد معظم مقاعد اختبار الصمامات الصغيرة هيكل المحطة الواحدة، مع سير عمل تسلسلي لاستبدال الأجزاء، والتثبيت، وإمساك الضغط والتفريغ. ويؤدي وقت الانتظار الطويل في وضع الخمول إلى انخفاض إنتاج التفتيش اليومي للفرد، وهو ما لا يمكن أن يتطابق مع إيقاع التسليم في خطوط الإنتاج الضخم، وغالباً ما يؤخر التسليم بسبب عدم كفاية القدرة على فحص الجودة في مواسم الذروة.

ثانيًا، تتداخل قوة التثبيت مع دقة الاختبار: يحتوي هيكل الضغط العادي على إجهاد مركز، وتكون الصمامات ذات الجدار الرقيق ذات العيار الصغير عرضة للتشوه الجزئي بسبب قوة التثبيت المفرطة، مما يؤدي إلى خلع سطح الختم والحكم الخاطئ على المنتجات المؤهلة؛ وفي الوقت نفسه، يعد تحميل وتفريغ الأدوات مرهقًا، ويستغرق تعديل التبديل متعدد المواصفات وقتًا طويلاً، مع ضعف القدرة على التكيف مع الإنتاج المرن.

3.2 الحلول المستهدفة لهذه المعدات

لحل الاختناقتين الرئيسيتين اللتين تقيدان كفاءة ودقة فحص مصنع الصمامات، فإن منضدة اختبار صمام الضغط المحوري الهيدروليكي العمودي المتكامل ذو المحطة المزدوجة تنفذ تحسينًا هيكليًا مستهدفًا وترقية وظيفية تهدف إلى نقاط الألم الصناعية المذكورة أعلاه: للحصول على نقطة ألم الكفاءة: اعتماد تصميم متوازي مستقل للمحطة المزدوجة اليسرى واليمنى. يمكن تثبيت محطتي عمل في وقت واحد واختبارهما بشكل مستقل. بينما تكون إحدى المحطات في عملية احتجاز الضغط، يمكن للمحطة الأخرى إكمال استبدال الأجزاء والتحميل/التفريغ، بدون وقت انتظار خامل. يتم زيادة كفاءة فحص الدفعة بأكثر من 80% مقارنة بمعدات المحطة الواحدة، مما يتوافق تمامًا مع متطلبات فحص جودة الإنتاج الضخم للصمامات الصغيرة والمتوسطة الحجم.

من أجل الدقة ونقطة الألم في التحميل/التفريغ: اعتماد وضع الفك + الضغط على الأسطوانة لقط مركب مزدوج مع تحديد موضع دقيق وقوة رفع موحدة، والتي لديها الحد الأدنى من القوة الخارجية الإضافية على جسم الصمام وتجنب تشوه التثبيت للصمامات ذات الجدار الرقيق. المتوافقة مع وظيفة الدوران 90 درجة للأدوات، مساحة التشغيل لتحميل وتفريغ الصمام أكبر، التجميع والتفكيك مريحان، وتعديل التبديل متعدد المواصفات سريع، مما يقلل بشكل كبير من ساعات العمل الإضافية.

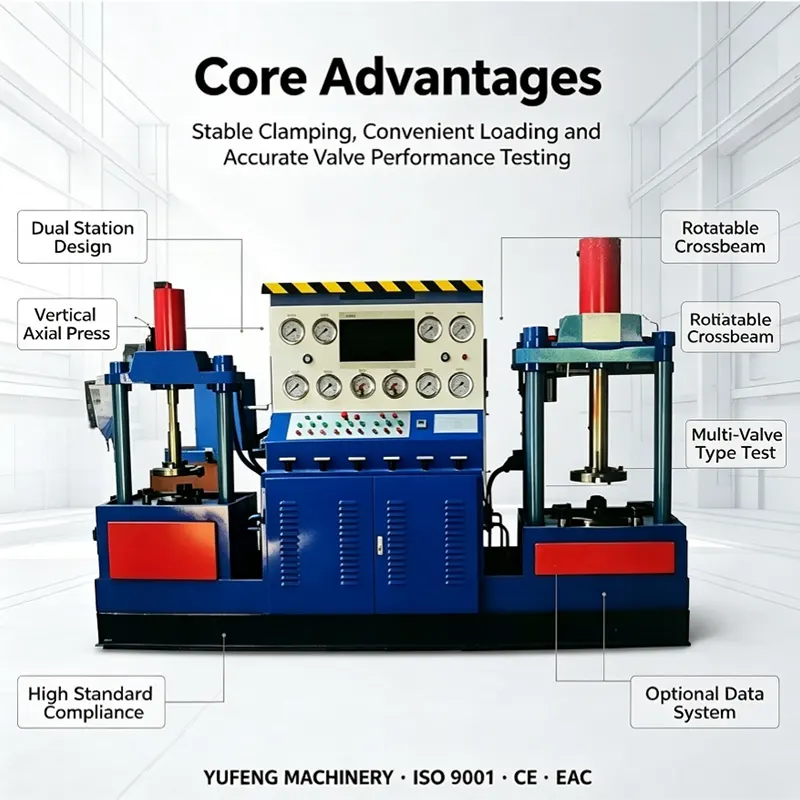

سبع مزايا أساسية متباينة

1. التشغيل المتوازي للمحطة المزدوجة، مضاعفة كفاءة فحص الدفعة الميزة التنافسية الأساسية لمنصة اختبار صمام الضغط المحوري الهيدروليكي العمودي المتكامل للمحطة المزدوجة: مجموعتان من الأنظمة الهيدروليكية وأنظمة التحكم المستقلة للمحطات اليسرى واليمنى، تدعم الاختبار المتزامن لصمامين من أنواع وكوادر مختلفة، بدون تداخل متبادل، مما يحل بشكل فعال مشكلة الكفاءة المنخفضة للتشغيل التسلسلي لمحطة واحدة.

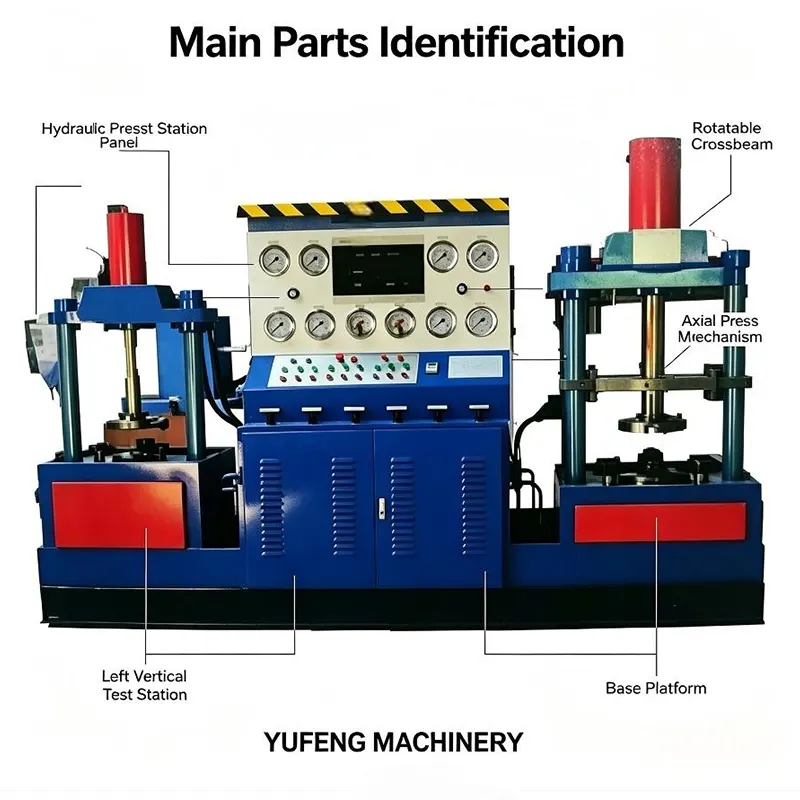

2. هيكل التثبيت المركب المزدوج، الحد الأدنى من تأثير القوة الخارجية على الصمامات وضع التثبيت المزدوج لوضع الفك والضغط المحوري للأسطوانة الهيدروليكية: يحقق الفك توسيطًا وتثبيتًا دقيقًا، وتوفر الأسطوانة الهيدروليكية قوة رفع محورية موحدة. يتم توزيع القوة بالتساوي على الوجه النهائي للصمام، والذي لن يسبب تشوه قذف للصمامات الصغيرة ذات الجدار الرقيق، ويستعيد حقًا حالة الضغط للصمام في التشغيل الفعلي لخط الأنابيب.

أدوات قابلة للدوران بزاوية 3.90 درجة، مما يحسن بشكل كبير كفاءة التحميل والتفريغ. تم تصميم أدوات التثبيت بوظيفة الدوران اليدوي بزاوية 90 درجة. عند تحميل وتفريغ قطع العمل، يمكن تدوير الأدوات إلى الجانب المواجه للمشغل، وهو أكثر ملاءمة لعمليات الرفع والشد، خاصة للصمامات الصغيرة مع الاستبدال المتكرر، مما يقلل بشكل كبير من الوقت الإضافي للتحميل والتفريغ.

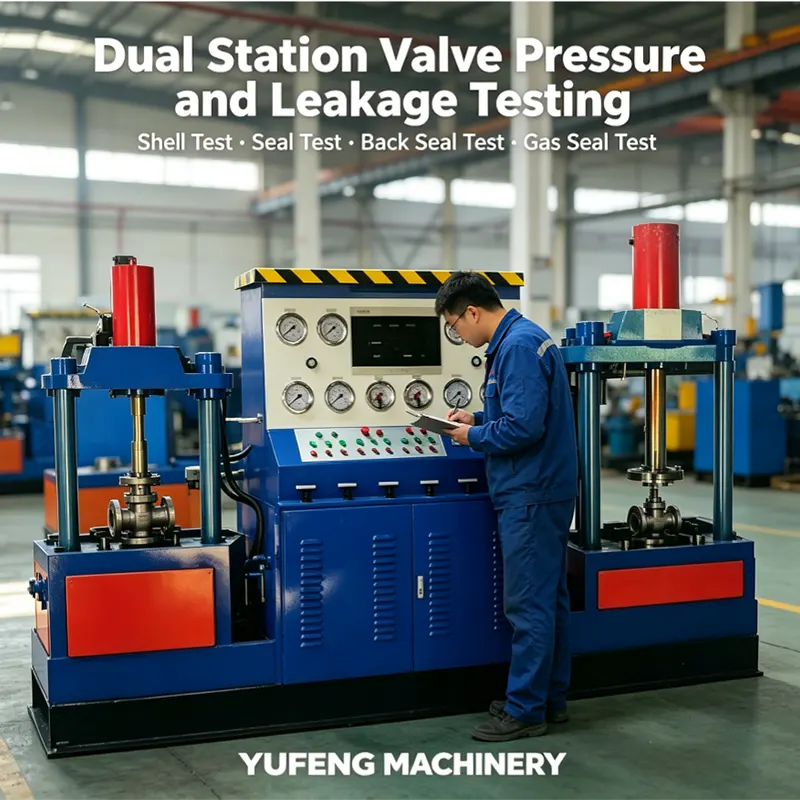

4. آلة واحدة تكمل ثلاثة اختبارات رئيسية مع عالمية قوية ويمكنها إكمال اختبار قوة الغلاف بشكل مستقل، واختبار المقعد الخلفي واختبار ضيق الهواء، وهي متوافقة مع الصمامات اللولبية والملحومة وذات الحواف. تغطي إحدى المعدات فحص المصنع الكامل لصمامات البوابة، والصمامات الكروية، وصمامات الفحص والصمامات الكروية، مما يلغي الحاجة إلى معدات اختبار متعددة ويوفر مساحة ورشة العمل وتكلفة الشراء.

5. متوافقة تمامًا مع معايير الاختبار المحلية والدولية. تتوافق جميع مؤشرات التصميم والاختبار بشكل صارم مع مواصفات اختبار الصمامات GB/T13927-2022 وAPI 598. دقة التحكم في الضغط ووقت الاحتفاظ بالضغط تلبي المتطلبات القياسية. تعتبر نتائج الاختبار موثوقة وذات مصداقية، ويمكن استخدامها لفحص التسليم في المصنع ودعم شهادات الجودة من طرف ثالث.

6. تخطيط عمودي متكامل، إشغال صغير وسهل التركيب تم دمج جميع المحطات الهيدروليكية ونظام التحكم ومحطتي اختبار في إطار أساسي واحد. ليس هناك حاجة إلى تجميع معقد في الموقع، ويمكن وضعه قيد الاستخدام بعد توصيل مصدر الطاقة ومصدر المياه. مساحة الأرضية الإجمالية صغيرة، وهي مناسبة لتحويل ورشة العمل وتخطيط خط الإنتاج ذو المساحة المحدودة.

7. التكوين الاختياري المعياري، التخصيص المرن حسب الطلب تم حجز ثلاث وحدات ترقية اختيارية: نظام إدارة البيانات الذكي (تسجيل منحنى الضغط، تصدير التقرير)، نظام تبريد الهواء الهيدروليكي (مناسب للتشغيل المستمر لفترة طويلة)، جهاز حماية السلامة؛ يمكن أيضًا تخصيص عيار الاختبار ودرجة الضغط وتباعد المحطات وفقًا لاحتياجات الإنتاج الفعلية.

استكمال جدول المعلمات التقنية

سبعة سيناريوهات للتطبيق المستهدف

1. الشركات المصنعة للصمامات العامة الصغيرة والمتوسطة الحجم: فحص التسليم دون اتصال بالإنترنت للصمامات الصناعية متعددة الأنواع DN15-DN300.

2. مصانع صمامات السباكة والأدوات الصحية: اختبار ضغط كامل للصمامات المنزلية الصغيرة وصمامات خطوط الأنابيب.

3. شركات الصمامات الداعمة للبتروكيماويات: فحص القوة والختم لصمامات خطوط أنابيب العمليات الصغيرة.

4.Valve شركات تصدير التجارة الخارجية: فحص عينات المنتج النهائي قبل التسليم، وتلبية متطلبات التصدير القياسية API.

5. ورش عمل صيانة الصمامات الاحترافية: إعادة فحص الأداء بعد صيانة الصمامات وتجديدها.

6. الكليات وقواعد التدريب المهني: عرض تعليمي لاختبار الصمامات والتدريب العملي للطلاب.

7. أقسام البحث والتطوير للصمامات: التحقق من أداء النموذج الأولي واختبار دورة تعب الختم للمنتجات الجديدة.

نظام الخدمة العالمية المتكاملة لما قبل البيع وأثناء البيع وما بعد البيع

الدعم الفني المخصص لما قبل البيع

يجري مهندسو اختبار الصمامات المحترفون اتصالات فردية لتأكيد أنواع الصمامات ونطاق العيار والحد الأقصى لضغط الاختبار والمتطلبات الوظيفية الاختيارية؛ توفير رسومات تخطيط أساس المعدات وخدمة التحقق من اختبار ضغط عينة الصمام مجانًا، وإصدار مخطط اختبار مخصص كامل وعرض أسعار رسمي خلال 24 ساعة عمل.

الإنتاج داخل المبيعات وتسليم التعبئة والتغليف للتصدير

يتم تتبع عملية الإنتاج بأكملها عن طريق الفيديو في الوقت الحقيقي. يتم إجراء اختبار الضغط الدوري للحمل الكامل قبل التسليم ويتم أرشفة جميع بيانات الاختبار. تعتمد منتجات التصدير إطارًا خشبيًا صلبًا سميكًا للغاية + عبوات معززة مقاومة للصدمات والرطوبة بحزام فولاذي، ومجهزة بمخطط تخطيطي هيدروليكي، ومخطط الأسلاك الكهربائية، ودليل تشغيل متعدد اللغات ومجموعة كاملة من وثائق شهادة التخليص الجمركي.

خدمة الضمان العالمي لما بعد البيع

تتمتع المكونات الأساسية مثل الأسطوانات الهيدروليكية والمضخات المعززة ووحدات التحكم PLC بضمان عالمي لمدة 24 شهرًا، ويتم استبدال قطع الغيار التالفة غير الاصطناعية مجانًا خلال فترة الضمان. نحن نقدم تصحيح أخطاء المعلمات عبر الإنترنت عن بعد، ودروس فيديو كاملة للتشغيل، وننسق مع الوكلاء المحليين في الخارج للتركيب والتشغيل والصيانة في الموقع؛ نقوم بتوريد قطع الغيار الهيدروليكية العامة مدى الحياة ونقدم استشارات فنية مجانية لاختبار ضغط الصمام على المدى الطويل.

الأسئلة الشائعة وإرشادات الشراء الرسمية

الأسئلة المتداولة

س1: هل يمكن لمحطتين اختبار أنواع وأحجام مختلفة من الصمامات في نفس الوقت؟

A1: تعتمد المحطتان أنظمة هيدروليكية وأنظمة تحكم مستقلة تمامًا، ويمكن تعديل معلمات الضغط والسكتة بشكل منفصل، مما يدعم الاختبار المتزامن المختلط للصمامات ذات العيارات والأنواع المختلفة، مع مرونة إنتاج عالية للغاية.

سؤال 2: ما هي وظيفة الأدوات القابلة للتدوير بزاوية 90 درجة؟

A2: عند تحميل وتفريغ الصمامات، يمكن تدوير الأدوات 90 درجة لمواجهة المشغل، وهو أكثر ملاءمة لعمليات الرفع والوضع والتشديد، خاصة للاستبدال المتكرر للصمامات الصغيرة، مما يمكن أن يقلل بشكل كبير من الوقت الإضافي للتحميل والتفريغ.

Q3: هل يمكن تثبيت الصمامات الصغيرة ذات الجدار الرقيق دون تشوه؟

A3: إنها تعتمد تثبيتًا مركبًا مزدوجًا لوضع الفك والضغط المحوري للأسطوانة، مع قوة محورية موحدة، بدون قوة بثق جانبي، والحد الأدنى من القوة الخارجية الإضافية على جسم الصمام، والتي يمكن أن تتجنب بشكل فعال تشوه التثبيت للصمامات الصغيرة ذات الجدار الرقيق.

Q4: هل يمكن معالجة شهادة CE للتصدير إلى الخارج؟

ج4: يمكننا إكمال المجموعة الكاملة لتحويل سلامة الآلات الصناعية بالاتحاد الأوروبي CE، وتكوين لوحة اللمس متعددة اللغات وجهد التصدير 415 فولت، وإصدار شهادات CE الرسمية للتخليص الجمركي في الخارج وتدقيق قبول المشروع.

س 5: ما هي دورة تسليم الإنتاج القياسية؟

A5: دورة تسليم التكوين القياسي: 25 يوم عمل؛ دورة تسليم نسخة مطورة ذكية عالية الضغط مخصصة: 32 يوم عمل.

إرشادات الشراء

يرجى إبلاغنا بأنواع الصمامات المعمول بها ونطاق العيار والحد الأقصى لضغط الاختبار ومتطلبات شهادة التصدير. سنقوم بصياغة مخطط كامل لاختبار ضغط الصمام العمودي متعدد الوظائف ثنائي المحطات وعروض أسعار الشراء التفضيلية بالجملة في غضون 24 ساعة، ودعم طلبات التعاون الإطارية السنوية لمصنعي الصمامات ودعم مشاريع خطوط الأنابيب العالمية EPC.
