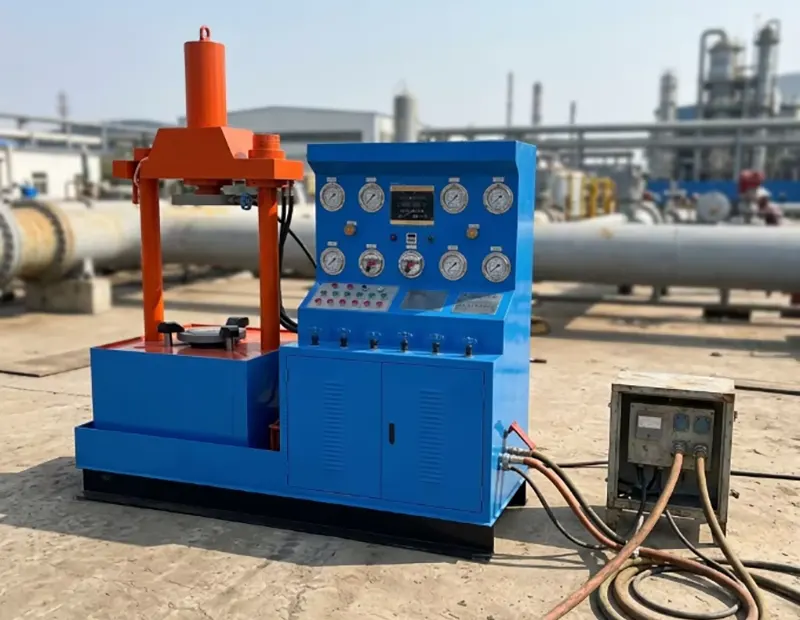

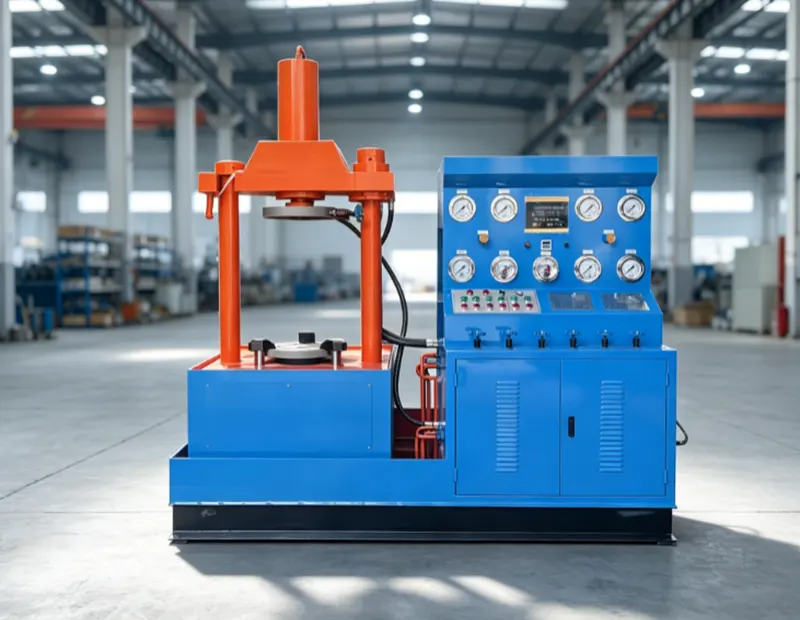

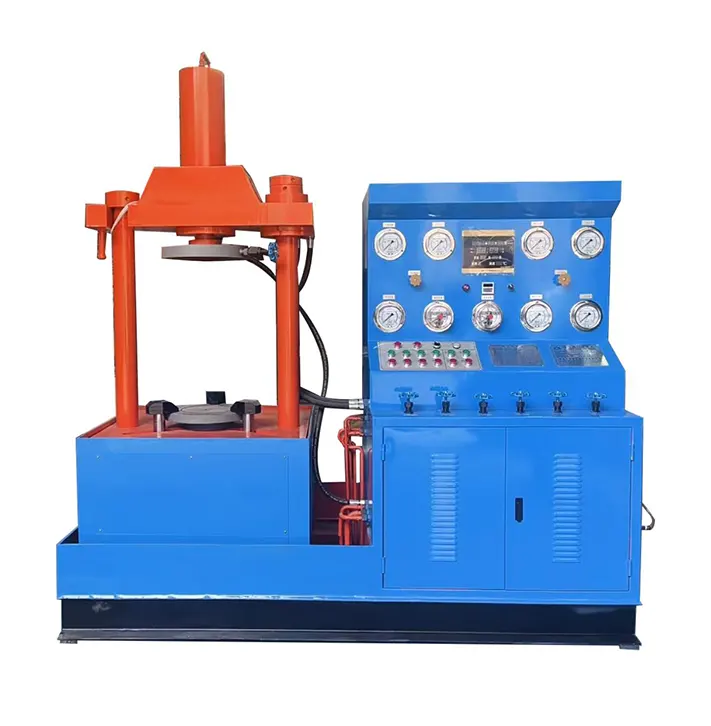

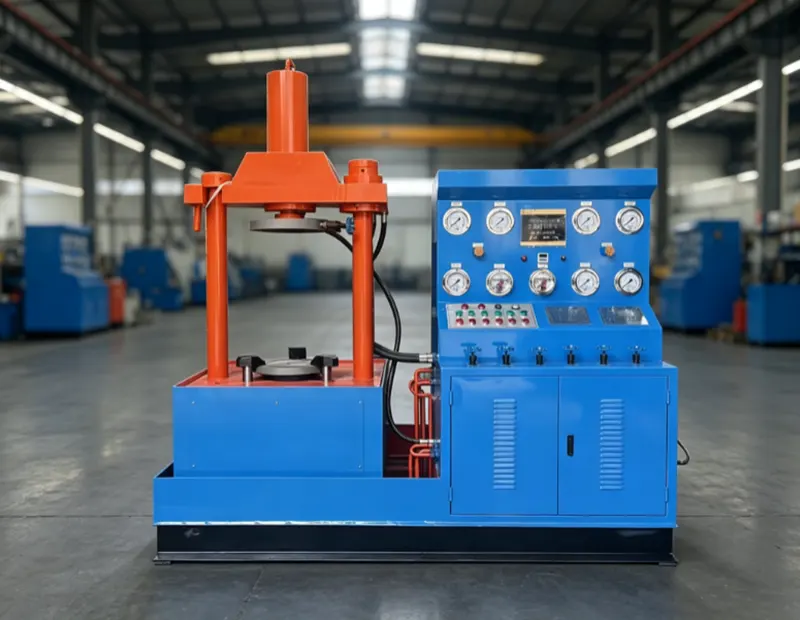

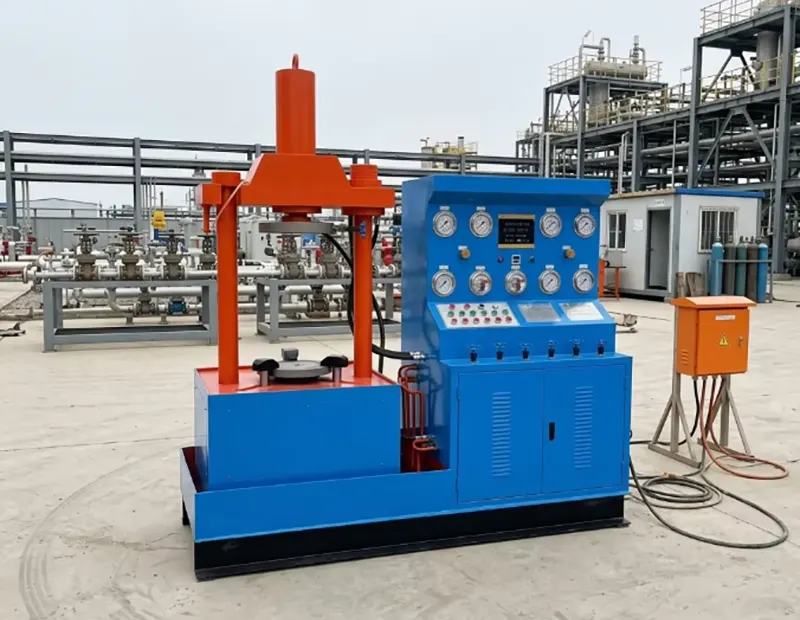

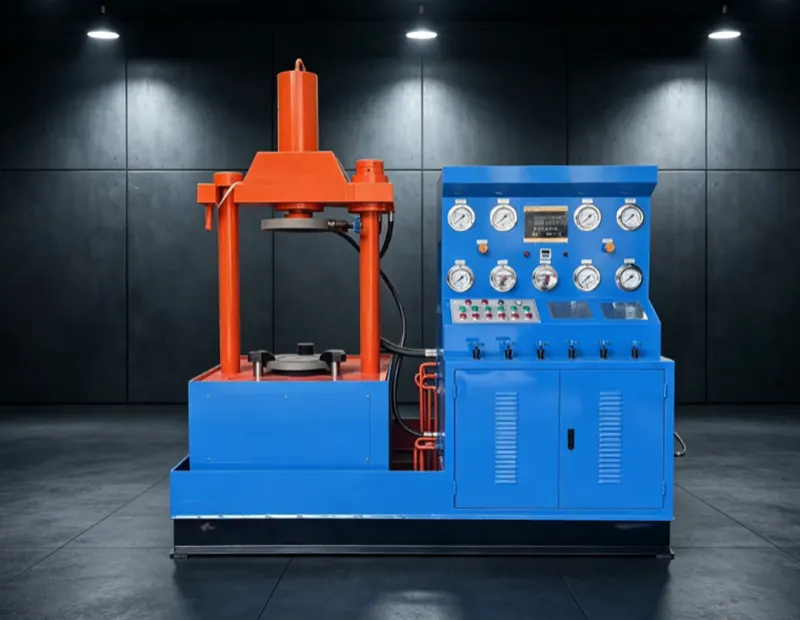

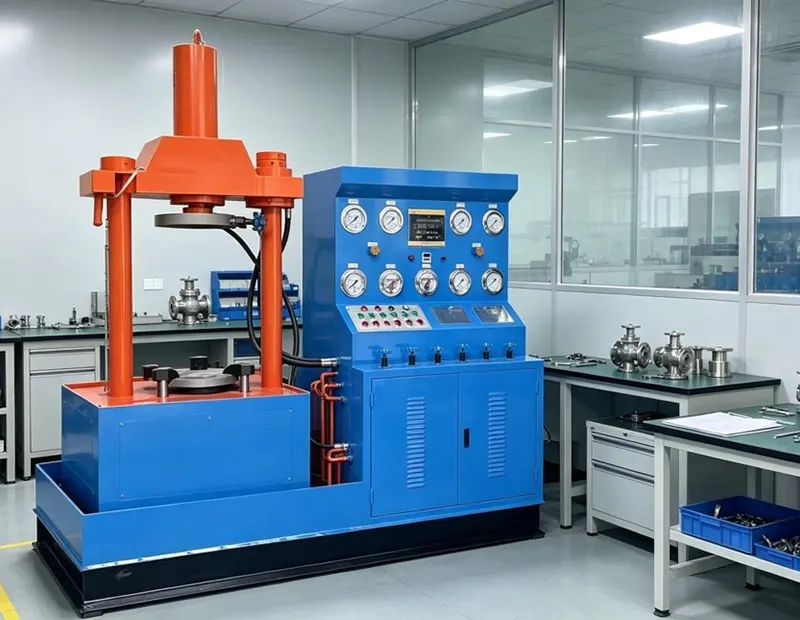

تم تصميم منضدة اختبار صمام الضغط المحوري الهيدروليكي العمودي الكامل DN300 خصيصًا لقوة الغلاف واختبار أداء الختم لصمامات البوابة، والصمامات الكروية، والصمامات الكروية، وصمامات الفحص والمصافي ذات الشفة، أو الوصلات الملحومة أو الملولبة، وتعمل كمعدات أساسية لمراقبة الجودة لمصنع الصمامات التفتيش الصادر.
نظام التثبيت المزدوج لثلاثة أنواع من التوصيلات: أسطوانة الدفع العلوية بقطر Φ150 مم تقوم مباشرة بتشغيل قرص الختم لتحقيق الختم المحوري للوجه النهائي، المتوافق مع 3 مجموعات من آليات تثبيت الفك السفلي. وهو متوافق مع الصمامات ذات الحواف والملحومة والملولبة دون استبدال الأدوات، ويغطي أكثر من 90% من مواصفات الصمامات الصناعية الشائعة.
الختم الدائري للوجه البصري: يعتمد هيكل الختم الدائري للوجه المفتوح للصمامات ذات الحواف. تكون مواضع التسرب مرئية بوضوح أثناء عملية احتجاز الضغط، مما يساعد المفتشين على تحديد عيوب الختم بسرعة وتحسين كفاءة فحص الجودة بأكثر من 30%.
فحص كامل النطاق للوسائط المزدوجة: يدعم الماء النظيف عالي الضغط لاختبار القوة الهيدروستاتيكية والغاز منخفض الضغط 4-7 بار لاختبار ضيق الهواء. آلة واحدة تكمل 1.5 اختبار غلاف الضغط الاسمي، 1.1 اختبار ختم الضغط العالي للضغط الاسمي واختبار ختم الهواء منخفض الضغط، متوافقة تمامًا مع المعايير الدولية API 598 وGB/T 13927.
هيكل مدمج رأسي متكامل: تصميم ماكينة الكل في واحد مع خزانة تحكم مركزية مستقلة، مساحة أرضية صغيرة، قوة تثبيت رأسية ثابتة تبلغ 50 طنًا، عدم الإزاحة تحت الضغط العالي. خزان المياه الدائري المدمج مع مانع الصدأ مناسب للتشغيل المستمر طويل المدى في ورش الإنتاج.
لقد اجتاز منضدة اختبار الصمام الهيدروليكي ذات الضغط المحوري الرأسي شهادات API وGB وISO وCE، وهو متوافق تمامًا مع اختبار الصمامات القياسي GOST للأسواق الروسية وآسيا الوسطى. إذا كنت تبحث عن معدات موثوقة لاختبار ضغط الصمامات متعددة الوظائف لخط الإنتاج الخاص بك، أو تحتاج إلى تكوين مخصص لنماذج الصمامات الخاصة، فاتصل بنا للحصول على ورقة البيانات الفنية الكاملة وعرض أسعار المصنع الحصري في غضون 24 ساعة.
توافقية التوصيل 3 في 1: تتكيف ماكينة واحدة مع الصمامات ذات الحواف والملحومة والملولبة، مما يلغي الحاجة إلى شراء العديد من معدات الاختبار المخصصة ويقلل تكلفة الاستثمار في المعدات لمرة واحدة.
كشف التسرب البصري المفتوح: تصميم الختم المفتوح للوجه، نقاط التسرب مرئية في لمحة، لا حاجة للتفكيك وإعادة الفحص، مما يقلل بشكل كبير من دورة فحص المنتج المعيب.
تكنولوجيا الضغط المباشر المحوري: تعمل الأسطوانة الهيدروليكية العلوية مباشرة على تشغيل الختم المحوري، والقوة الموحدة على وجه نهاية الصمام، وعدم وجود تآكل غريب الأطوار لقرص الختم، وعمر خدمة الأجزاء المتآكلة أطول بنسبة 40٪ من نماذج التثبيت الجانبي العادية.
الحماية التلقائية من الضغط الزائد: عندما يصل ضغط الاختبار إلى القيمة المحددة، يتوقف نظام الضغط تلقائيًا، مما يمنع تلف الضغط الزائد للصمام الذي تم اختباره ويضمن التشغيل الآمن في الموقع.
نظام مياه دائري مدمج: تمت إضافة خزان مياه مدمج مع مانع الصدأ، مما يمنع صدأ الصمامات وخطوط الأنابيب، وتوفير المياه وحماية البيئة، ومناسب لاختبار الدفعة المستمرة على مدار 24 ساعة.
إن منضدة اختبار صمام الضغط المحوري الهيدروليكي العمودي الكامل DN300 تتبنى تكنولوجيا الربط المزدوج للدفع العلوي + المخلب السفلي. يمكن تبديل هيكل وصلة التثبيت المزدوج الفريد بحرية وفقًا لنموذج توصيل الصمام. بالنسبة للصمامات ذات الحواف، يتم تثبيت المشبك السفلي والمكابس العلوية للإغلاق؛ بالنسبة للصمامات الملحومة والملولبة، يتم الضغط على قرص الختم العلوي مباشرة للاختبار، مع قدرة قوية على التكيف وعدم الحاجة إلى أدوات إضافية.
نظام التحكم في الضغط المتدرج عالي الدقة: مجهز بـ 8 مجموعات من مقاييس الضغط عالية الدقة وصمامات تنظيم الضغط المستقلة لدوائر المياه والغاز، وتصل دقة التحكم في الضغط إلى ±1.5 درجة، ويكون ثبات الضغط أفضل من متوسط الصناعة، مما يضمن صحة بيانات الاختبار وإمكانية تتبعها.
وحدة الطاقة الهيدروليكية المتينة للخدمة الشاقة: قضيب المكبس مصنوع من الفولاذ 45# مع معالجة مسقية ومخففة وسطح مطلي بالكروم، والأسطوانة الهيدروليكية مصنوعة من أنابيب فولاذية غير ملحومة، ويتم تخليل خط الأنابيب الهيدروليكي وتطهيره ككل، مع معدل فشل منخفض وعمر خدمة طويل في ظل ظروف العمل المستمرة عالية القوة.
نظام التحكم الكهربائي المعياري القابل للتطوير: تم تصميم لوحة التحكم بالزر المركزي بأقسام واضحة، والمكونات الكهربائية تعتمد علامات الخط الأول ذات الأداء المستقر. يمكن ترقيته إلى نظام تسجيل بيانات ذكي بشاشة تعمل باللمس وفقًا لاحتياجات العملاء لتحقيق التخزين التلقائي لبيانات الاختبار.
|
مؤشر الأداء |
لدينا L300 مقعد اختبار الضغط المحوري العمودي |
منضدة اختبار عمودية عادية ذات وظيفة واحدة |
|
اتصالات صمام قابلة للتطبيق |
شفة، ملحومة، مترابطة، 3 أنواع متوافقة |
يتم دعم الصمامات ذات الحواف فقط |
|
هيكل لقط |
الدفع العلوي + الهيكل المزدوج للمخلب السفلي |
هيكل ضغط علوي واحد |
|
مراقبة التسرب |
نوع مفتوح الوجه، موضع تسرب مرئي |
مغلق بالكامل، غير قادر على تحديد موقع التسرب |
|
أقصى قوة لقط |
50 طن |
30-40 طن |
|
نطاق قطر الاختبار |
DN50-DN300، تغطية واسعة |
عادة DN50-DN200 |
|
حماية الضغط الزائد |
توقف تلقائي عندما يصل الضغط إلى القيمة المحددة |
التحكم اليدوي، مع خطر الضغط الزائد |
|
التكامل الهيكلي |
تصميم متكامل، لا يوجد تجميع في الموقع |
هيكل مقسم، يتطلب تصحيح الأخطاء في الموقع |
|
تعميم خزان المياه |
مدمج مع وظيفة منع الصدأ |
لا يوجد تكوين، مطلوب مصدر مياه خارجي |
|
البند المواصفات |
قيمة المعلمة |
|
نموذج المنتج |
DN300 منضدة اختبار الصمام الهيدروليكي للضغط المحوري العمودي |
|
نوع الصمام المطبق |
صمام بوابة ذو حواف، ملحوم، ملولب، صمام كروي، صمام فحص، صمام كروي، مصفاة |
|
نطاق قطر الاختبار |
DN50 – DN300 |
|
طول الصمام وجهاً لوجه |
203 - 648 ملم |
|
قطر شفة الصمام |
Φ195 – 485 ملم |
|
سمك شفة الصمام |
20 - 40 ملم |
|
ختم تباعد القرص |
170 - 690 ملم |
|
التباعد الجانبي للعمود |
590 ملم |
|
اسطوانة الدفع |
Ø150 مم × 1 وحدة |
|
اسطوانة لقط |
Ø100mm × 3 وحدات |
|
أقصى قوة لقط |
50 طن |
|
اختبار المتوسطة |
المياه النظيفة، 4-7 بار الهواء المضغوط / النيتروجين |
|
عناصر الاختبار |
اختبار الغلاف الهيدروستاتيكي 1.5×NP، اختبار ختم الماء عالي الضغط 1.1×NP، اختبار ختم الهواء منخفض الضغط 4-7 بار |
|
طريقة الختم |
نهاية الوجه O-حلقة الختم |
|
وضع التحكم |
زر تحكم مركزي + شاشة عرض لقياس الضغط |
|

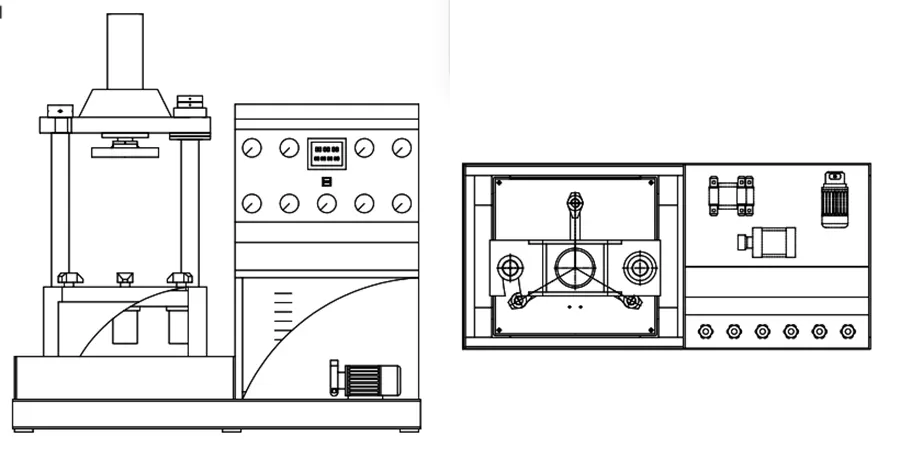

البعد الشامل |
2100 ملم (طول) × 1000 ملم (عرض) × 2253 ملم (ارتفاع) |
|
الجهد المقنن |
380 فولت |
|
مادة الجسم |
لحام متكامل من الفولاذ الكربوني، طلاء مضاد للصدأ |
|
مكان المنشأ |
تشجيانغ، الصين |
|
التخصيص |
OEM/ODM المدعومة |
|
موك |
1 مجموعة |
|
ضمان |
24 شهرا |
|
القطر الاسمي |
نطاق الضغط الاسمي |
نطاق ضغط الاختبار |
|
DN50 |
PN16 – PN100 بار |
PN16 – PN150 بار |
|
DN65 |
PN16 – PN100 بار |
PN16 – PN150 بار |
|
DN80 |
PN16 – PN100 بار |
PN16 – PN150 بار |
|
DN100 |
PN16 – PN100 بار |
PN16 – PN150 بار |
|
DN150 |
PN16 – PN100 بار |
PN16 – PN150 بار |
|
DN200 |
PN16 – PN64 بار |
PN16 – PN96 بار |
|
DN250 |
PN16 – PN40 بار |
PN16 - PN60 بار |
|
DN300 |
PN16 – PN25 بار |
PN16 – PN42 بار |
سعة المنتج القياسية: تتمتع مناضد اختبار الصمام العمودي من سلسلة L بقدرة إنتاجية شهرية تبلغ 15-20 مجموعة، ويتم تخزين المواصفات التقليدية بمنتجات نصف نهائية لتقصير دورة التسليم.
دورة التسليم: يتم تسليم النماذج القياسية خلال 21-30 يومًا؛ يتم تسليم النماذج المخصصة خلال 30-35 يومًا وفقًا لتعقيد التصميم.
نطاق التخصيص: دعم التعديل المخصص لأقصى ضغط اختبار، شوط التثبيت، نطاق القطر، ترقية نظام التحكم، أدوات الصمامات الخاصة، إلخ. سيقوم الفريق الهندسي بإصدار حل تقني مستهدف في غضون 24 ساعة.
تعديل نطاق الطلب: قبول الطلبات التجريبية الصغيرة بدءًا من مجموعة واحدة، وإجراء عمليات الشراء بالجملة لخطوط إنتاج مصنع الصمامات الكبيرة والمشاريع الهندسية EPC.
دعم الشهادات: يمكن لجميع المعدات توفير وثائق الاعتماد المقابلة لتلبية متطلبات التخليص الجمركي والوصول إلى الأسواق في مختلف البلدان والمناطق.
● يقدم المستشارون الفنيون المحترفون عملية الإرساء عند الطلب، ويوصون بالنموذج والتكوين الأكثر ملاءمة وفقًا لنوع الصمام والعيار ومتطلبات الضغط.
● توفير أوراق البيانات الفنية التفصيلية، ورسومات تخطيط المعدات وخطط الأسعار مجانًا، ودعم فحص المصنع بالفيديو.
● تتبع تقدم الإنتاج طوال العملية، وقدم تعليقات منتظمة على صور الإنتاج وتقارير التقدم.
● قبل التسليم، ستخضع المعدات لاختبار تقادم الحمل الكامل، وسيتم توفير فحص فيديو صادر لتأكيد الأداء.
● تعبئة خشبية قياسية للتصدير خالية من التبخير، مع معالجة مقاومة للرطوبة والصدمات بالداخل، لضمان سلامة النقل لمسافات طويلة.
● ضمان قياسي لمدة 24 شهرًا من تاريخ التسليم، واستبدال الأجزاء غير التالفة مجانًا خلال فترة الضمان.
● توفير كتيبات التشغيل باللغة الإنجليزية الكاملة ودروس الفيديو خطوة بخطوة، ويقدم الفريق الفني التوجيه عن بعد عبر الإنترنت للتركيب والتشغيل.
● الدعم الفني مدى الحياة بعد انتهاء الضمان، ويتم توفير قطع الغيار التقليدية مجانًا. تقع في عاصمة المضخات والصمامات في الصين، ويمكن تسليم قطع الغيار بسرعة عبر النقل الدولي السريع.
Q1: هل أنت شركة تجارية أو شركة مصنعة؟
A1: نحن مصنع Wenzhou Yufeng Valve Machinery، وهو مصنع مباشر متخصص في البحث والتطوير وإنتاج مناضد اختبار الصمامات الصناعية بما في ذلك منضدة اختبار صمام الضغط المحوري الهيدروليكي العمودي الكامل DN300.
Q2: ما هو موك الخاص بك؟
A2: موك لدينا هو مجموعة واحدة فقط. نحن نرحب بشدة بالطلبات التجريبية الصغيرة وكذلك المشتريات بالجملة لمشاريع B2B الكبيرة.
Q3: ما هي شهادات الجودة التي تمتلكها مقاعد اختبار الصمامات الخاصة بك؟
A3: الجودة هي ميزتنا الأساسية. لقد اجتازت منضدة اختبار صمام الضغط الهيدروليكي المحوري العمودي الكامل DN300 وغيرها من المعدات شهادات API، GB، ISO، وCE الصارمة، مما يضمن الامتثال الكامل للمعايير الصناعية العالمية.
س 4: هل يمكن لمعداتك اختبار صمامات GOST (المعيارية الروسية)؟
ج4: بالتأكيد. بفضل خبرتنا الواسعة في روسيا وآسيا الوسطى، فإن أجهزتنا متوافقة تمامًا مع معايير GOST، بالإضافة إلى صمامات API وDIN وGB القياسية.
Q5: هل تدعم خدمات OEM/ODM المخصصة ؟
ج5: نعم، نحن نقدم حلولاً مخصصة. يمكننا تخصيص الحد الأقصى لضغط الاختبار وأبعاد التثبيت وأنظمة التحكم بناءً على أنواع الصمامات المحددة لديك.
س 6: ما هي المهلة القياسية للطلب؟
ج6: بالنسبة لآلات الاختبار القياسية، تكون المهلة عادةً من 21 إلى 30 يومًا. قد تستغرق مناضد اختبار الصمامات المخصصة من 30 إلى 35 يومًا، اعتمادًا على مدى تعقيد التصميم.
س 7: ما هي شروط الدفع التي تقبلها عادة؟
A7: عادة ما نقبل T/T مقدمًا، Visa، WestUnion مع إيداع 30% ورصيد 70% قبل الشحن. خطاب الاعتماد في الأفق مقبول أيضًا لطلبات الشركات الكبيرة.
س 8: كيف تقوم بتعبئة المعدات للشحن الدولي؟
ج 8: نحن نستخدم علب خشبية قياسية للتصدير قوية وخالية من التبخير مع غلاف داخلي مقاوم للرطوبة. وهذا يضمن بقاء المعدات سليمة أثناء الشحن لمسافات طويلة بالسكك الحديدية أو الشحن البحري إلى المصنع الخاص بك.
س9: كيف نقوم بتركيب وتشغيل منضدة اختبار الصمام عند استلامها؟
ج9: يتم تسليم أجهزتنا مجمعة بالكامل تقريبًا. نحن نقدم أدلة تشغيل مفصلة ودروس فيديو خطوة بخطوة. فريقنا الفني متاح أيضًا عبر الإنترنت لتوجيه المشغلين لديك.
س10: ما هي سياسة الضمان لمنتجاتك؟
ج10: نقدم ضمانًا قياسيًا لمدة 24 شهرًا بدءًا من تاريخ التسليم. وحتى بعد انتهاء فترة الضمان، فإننا نقدم الدعم الفني مدى الحياة ونوفر قطع الغيار مجانًا.
س 11: كيف تحصل على عرض أسعار دقيق بسرعة؟
ج11: يرجى مشاركة تفاصيل الصمام المحددة الخاصة بك: نوع الصمام، ونطاق الحجم (DN)، والحد الأقصى لضغط الاختبار (PN)، ونهايات الاتصال. سوف يرسل مهندسونا عرضًا فنيًا دقيقًا خلال 24 ساعة.
س12: هل من السهل الحصول على قطع الغيار بعد الضمان؟
ج12: بالتأكيد! نحن نستخدم المكونات الهيدروليكية والكهربائية القياسية والمعترف بها دوليًا لضمان عمر خدمة طويل. بفضل موقعنا في "عاصمة المضخات والصمامات في الصين"، يمكننا توصيل قطع الغيار بسرعة عبر النقل الدولي السريع.
إذا كنت تبحث عن منضدة اختبار الصمامات العمودية متعددة الوصلات والفعالة من حيث التكلفة، أو كنت بحاجة إلى تخصيص مواصفات خاصة لخط إنتاج الصمامات الخاص بك، فيرجى إرسال متطلباتك المحددة إلينا. سيقوم فريقنا الفني وفريق المبيعات بالرد بحل احترافي وسعر المصنع التنافسي خلال 24 ساعة عمل.
