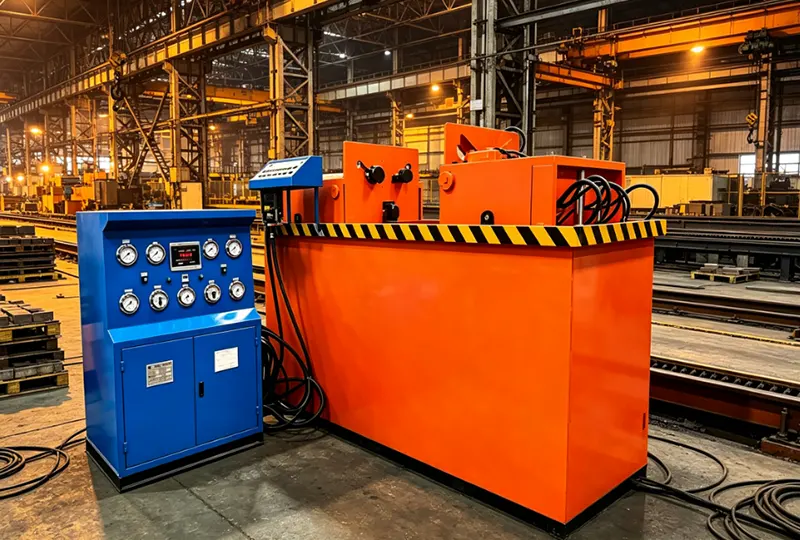

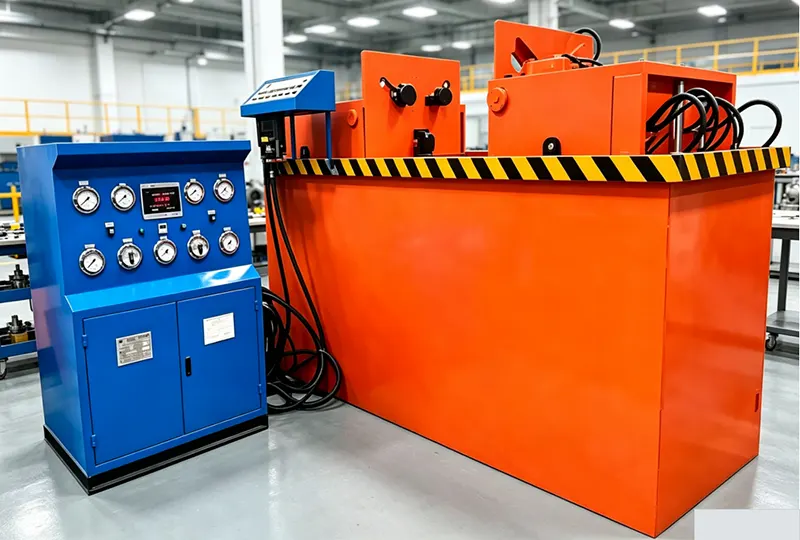

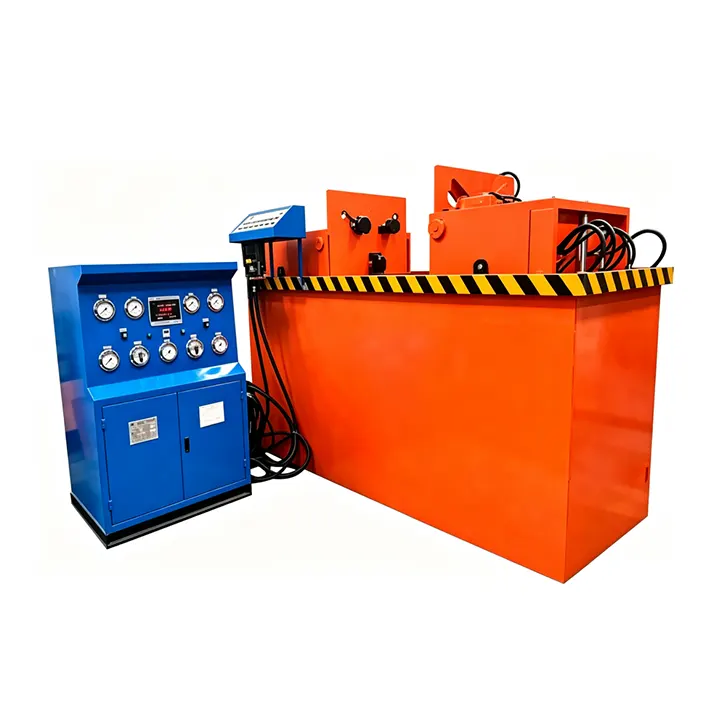

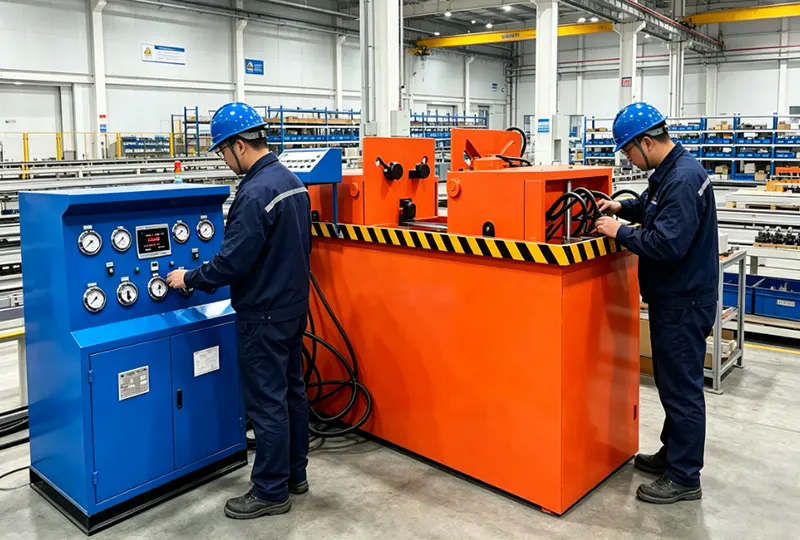

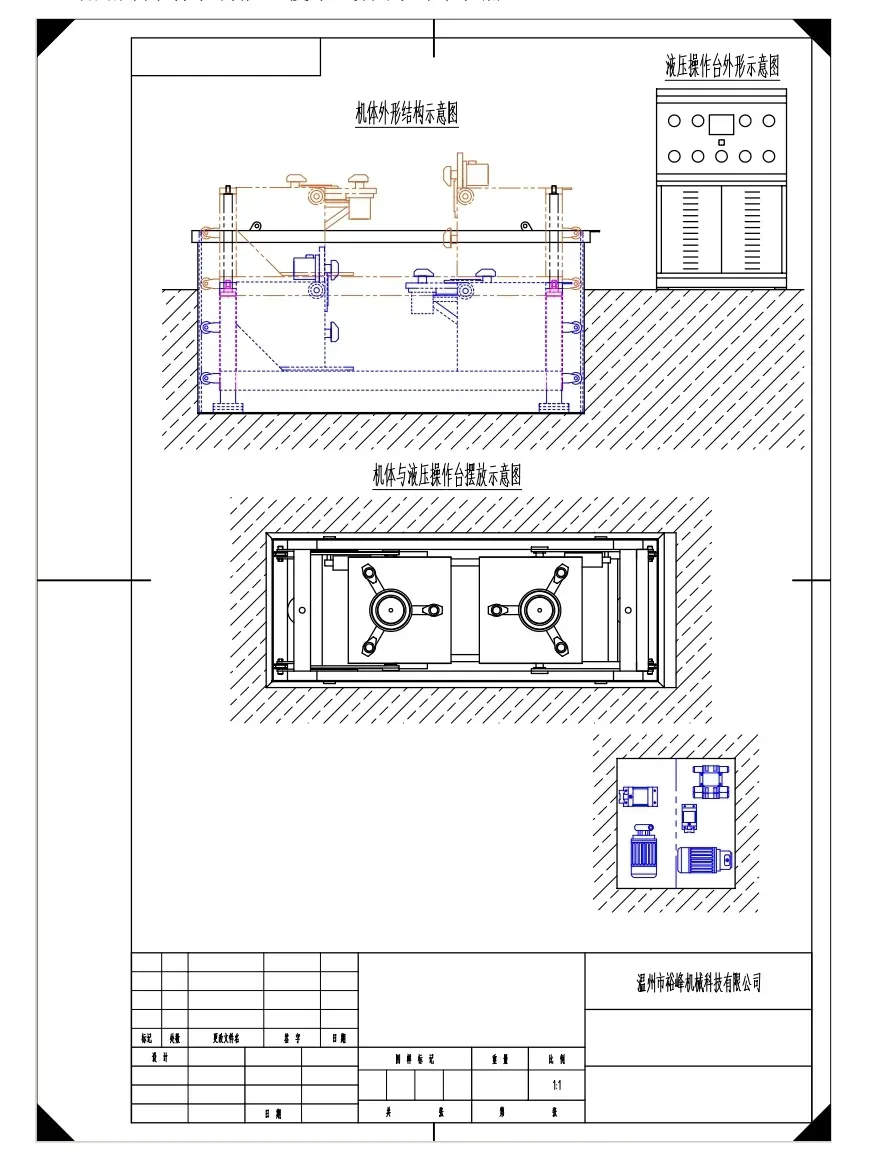

DN80-DN300 منضدة اختبار صمام الفك الهيدروليكي الأفقي المتوسط

تعمل آلية الفك المشبك الهيدروليكي على الإمساك بالوجه الخلفي لشفة الصمام دون ممارسة أي قوة ضارة على جسم الصمام. يسمح الختم الدائري ذو الوجه النهائي بين الصمام واللوحة العمياء بمراقبة نقاط التسرب بسهولة. إن أقراص العمل قابلة للتعديل من حيث التباعد ويمكن إمالتها بمقدار 90 درجة لاستيعاب أطوال الصمامات المختلفة وتسهيل اكتشاف التسرب أثناء اختبار الغاز.

تم تصميم منضدة اختبار صمام التثبيت الفكي الهيدروليكي الأفقي المتوسط ​​DN80-DN300 خصيصًا لصمامات الكرة الطرفية ذات الحواف، والبوابة، والكرة الأرضية، وصمامات الفحص، مما يوفر قوة شاملة للهيكل واختبار أداء الختم مع الميزات الرئيسية التالية:

1. أنواع الصمامات التي تم اختبارها: الصمامات الكروية ذات الحواف، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفحص، وغيرها من الأنواع المستقيمة.

2. طريقة التثبيت: يقوم فك المشبك الهيدروليكي بإمساك الوجه الخلفي للحفة، دون تطبيق أي قوة على جسم الصمام لمنع التشويه أو الضرر.

3. طريقة الختم: يتيح الختم الدائري للوجه النهائي مراقبة بصرية واضحة لنقاط التسرب.

4. وسائط الاختبار: الماء لاختبارات الضغط العالي، أو 4 إلى 7 بار غاز منخفض الضغط (الهواء أو النيتروجين).

5. عناصر الاختبار: 1.5 × PN اختبار الغلاف الهيدروستاتيكي، 1.1 × PN اختبار ختم الماء عالي الضغط، واختبار ضيق الهواء من 4 إلى 7 بار.

6. نطاق الاختبار: DN80 إلى DN300 (انظر جدول الضغط).

7. القدرة على التكيف الأبعاد: طول الصمام 203-787 ملم، شفة O.D. 190-520 ملم، سمك الحافة 19-97.5 ملم.

8. تباعد قرص العمل: قابل للتعديل من 250 إلى 1100 ملم.

9. أسطوانات التثبيت: 3 × Φ140 مم على كل جانب، توفر قوة تثبيت قصوى تبلغ 100 طن.

10. ميزة خاصة: تميل الأقراص بزاوية 90 درجة لسهولة ملاحظة التسرب أثناء اختبار الغاز.

باختصار، يوفر منضدة اختبار صمام التثبيت الفكي الهيدروليكي الأفقي المتوسط ​​DN80-DN300 تثبيتًا متعدد الاستخدامات وتعديلًا مرنًا للأبعاد وختمًا موثوقًا، مما يجعله حلاً مثاليًا لمصنعي الصمامات والنفط والغاز والتعدين والمعادن وورش MRO ووكالات الاختبار الخارجية.

سمات

1. يعمل تصميم الفك المشبك الهيدروليكي على تأمين الصمامات من خلال الوجه الخلفي للشفة، مما يزيل الضغط على جسم الصمام.

2. تباعد قرص العمل القابل للتعديل ووظيفة الميل 90 درجة تستوعب مجموعة واسعة من أطوال الصمامات وتبسط مراقبة التسرب أثناء اختبارات الهواء.

3. يغطي DN80 – DN300، مما يلبي احتياجات معظم تطبيقات اختبار الصمامات الصناعية.

4. مقاييس الضغط عالية الدقة تضمن تنظيم الضغط الدقيق وعقد مستقر على المدى الطويل.

5. يتوافق مع معايير التفتيش GB وAPI وISO.

طلبات الحصول على: FAT في الشركات المصنعة للصمامات، وشبكات التدفئة المناطقية، وصناعة النفط والغاز، والتعدين والمعادن، وورش MRO، وIQC في المستخدمين النهائيين الصناعيين الكبار، ووكالات اختبار الطرف الثالث

جدول المواصفات الفنية

جدول نطاق اختبار الإجهاد (MPa)

التعليمات

1. ما هو نطاق قطر الاختبار لهذا المقعد؟

وهو يغطي DN80 إلى DN300 للصمامات الطرفية ذات الحواف.

2. ما هي أنواع الصمامات التي يمكن اختبارها؟

الصمامات الكروية ذات الحواف، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفحص، وغيرها من الأنواع المستقيمة.

3. ما هي وسائط الاختبار المدعومة؟

الماء لاختبارات الضغط العالي والغاز منخفض الضغط (الهواء أو النيتروجين عند 4 إلى 7 بار) لاختبارات ضيق الهواء.

4. ما هي عناصر الاختبار التي يمكن تنفيذها؟

1.5 مرة اختبار قوة الغلاف الهيدروستاتيكي للضغط الاسمي، 1.1 مرة اختبار ختم الماء عالي الضغط للضغط الاسمي، واختبار ضيق الهواء منخفض الضغط من 4 إلى 7 بار.

5. كيف تعمل آلية التثبيت؟

تعمل فكوك المشبك الهيدروليكي على الإمساك بالوجه الخلفي لشفة الصمام، دون تطبيق أي قوة على جسم الصمام، مما يمنع التشوه أو التلف.

6. ما هي طريقة الختم المستخدمة بين الصمام واللوحة العمياء؟

إغلاق بحلقة على شكل حرف O لنهاية الوجه، مما يسمح بمراقبة بصرية واضحة لأي نقاط تسرب.

7. ما هي نطاقات الأبعاد القابلة للتعديل؟

طول الصمام: 203 إلى 787 ملم؛ شفة O.D.: 190 إلى 520 ملم؛ سمك الحافة: من 19 إلى 97.5 ملم؛ تباعد قرص العمل: 250 إلى 1100 ملم (قابل للتعديل).

8. ما هو الغرض من وظيفة الإمالة بزاوية 90 درجة؟

يمكن إمالة كل من أقراص العمل اليسرى واليمنى لاستيعاب أطوال الصمامات المختلفة ولتسهيل اكتشاف التسرب أثناء اختبار الغاز.

9. ما هي قوة التثبيت القصوى؟

الحد الأقصى لقوة التثبيت هو 100 طن، يتم توفيرها بواسطة 3 أسطوانات قطرها 140 ملم على كل جانب.

10. ما هي المعايير التي يتوافق معها مقعد الاختبار هذا؟

إنه يتوافق مع معايير الفحص GB، API، وISO، مما يضمن نتائج اختبار موثوقة وقابلة للتكرار. يتم استخدامه على نطاق واسع في تصنيع الصمامات والنفط والغاز والتعدين والمعادن وMRO والتفتيش من طرف ثالث.
