يقوم الضغط المحوري الهيدروليكي بتثبيت وجوه نهاية الصمام بأقل قوة خارجية على جسم الصمام.
يسمح التصميم الغاطس بغمر الصمام بالكامل في الماء للكشف المباشر عن تسرب الفقاعات البصرية.
يدعم ضغط الماء العالي ووسائط الغاز ذات الضغط المنخفض مع محطة ضخ متكاملة.
الأبعاد 2.0 × 1.6 × 1.6 متر، الوزن 2 طن، القوة 3 كيلووات.
يتوافق مع معايير GB/T 13927 وAPI 598.
مثالية لمصنعي الصمامات وورش الإصلاح ومختبرات فحص الجودة.

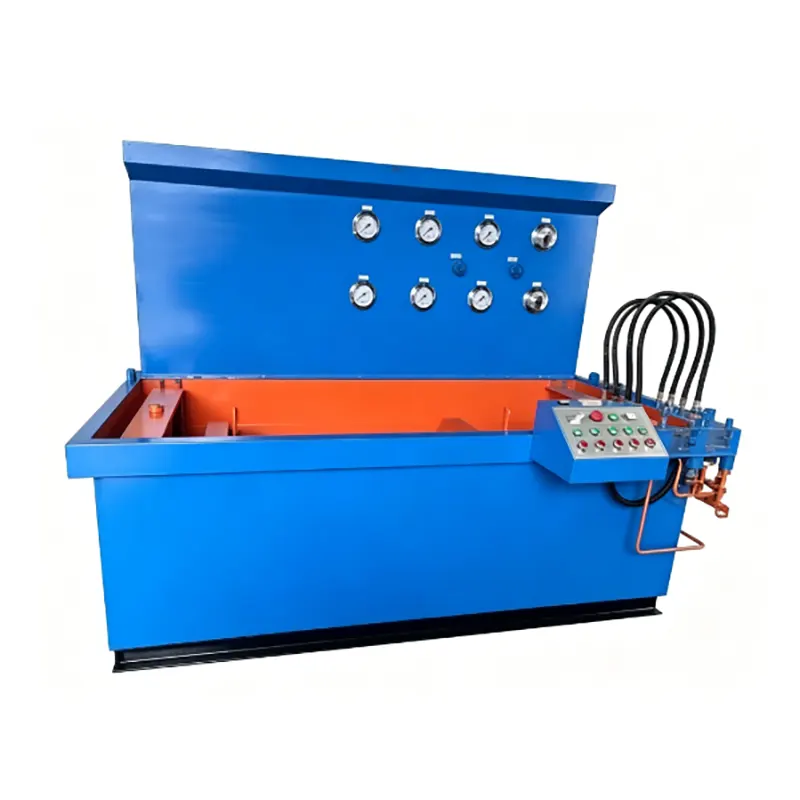

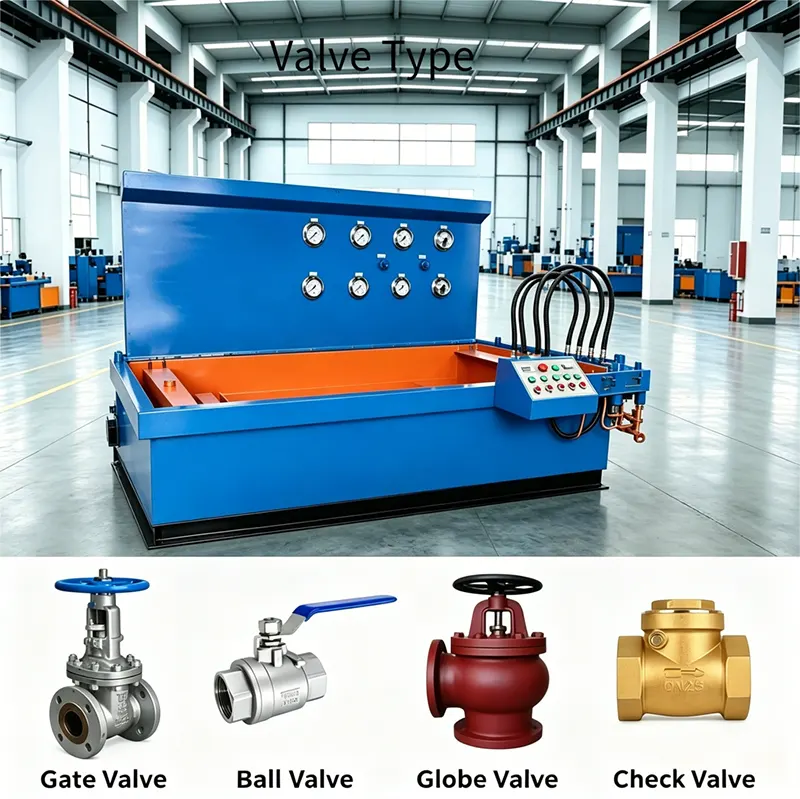

1 DN100 منضدة اختبار صمام الضغط الهيدروليكي المحوري الأفقي المتكامل الغاطس مناسبة للبوابات ذات الحواف والملحومة والملولبة والصمامات الكروية والفحص والصمامات الكروية من DN15 إلى DN100.
2 تعمل المكبس المحوري الهيدروليكي مباشرة على دفع لوحة الختم على وجه نهاية الصمام من أجل الختم الموثوق به مع الحد الأدنى من القوة الخارجية على جسم الصمام.
3 خزان غاطس متكامل ذو هيكل ملحوم عالي القوة ومقاومة قوية للتآكل يسمح بغمر الصمام المثبت بالكامل للكشف البصري عن تسرب الفقاعات.
4 منضدة اختبار صمام الضغط الهيدروليكي المحوري الأفقي الغاطس DN100 تدعم الماء لاختبارات الغلاف الهيدروستاتيكي والختم، والهواء منخفض الضغط أو النيتروجين لاختبارات ضيق الهواء مع مراقبة الفقاعات.
5 عناصر اختبار تشمل 1.5 مرة اختبار قوة غلاف PN، 1.1 مرة اختبار ختم الماء عالي الضغط PN، واختبار ضيق الهواء منخفض الضغط مع فحص الفقاعات البصرية.

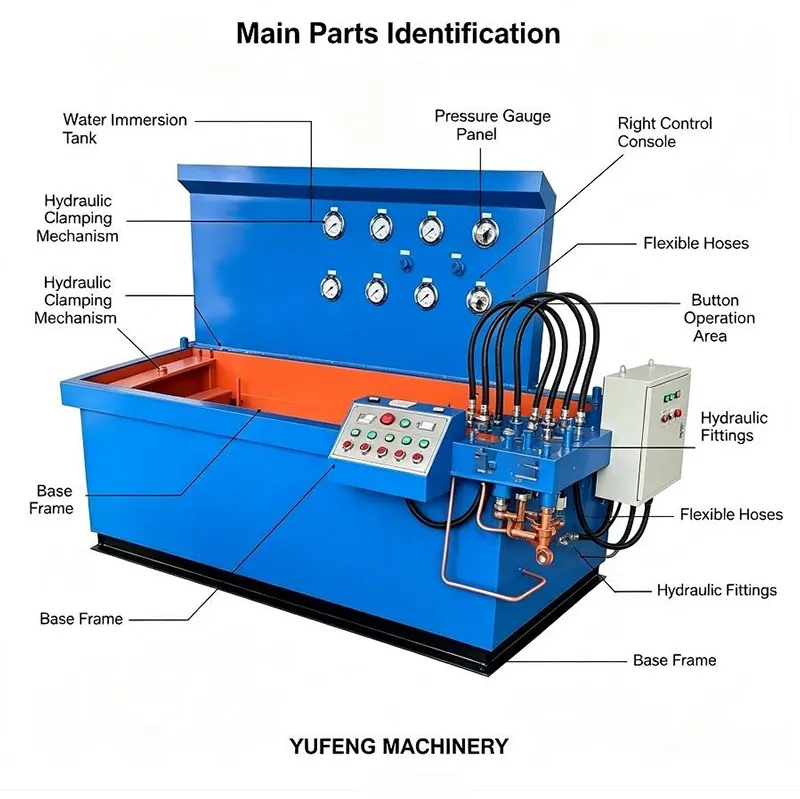

6 تصميم متكامل يجمع بين الخزان الغاطس ومحطة المضخة الهيدروليكية ونظام التحكم في وحدة واحدة.
7 طاولة العمل مع آلية الرفع الهيدروليكية تخفض وترفع الصمام إلى خزان المياه لاختبار الغمر.
8 بصمة مدمجة بأبعاد 2.0 في 1.6 في 1.6 متر، الوزن 2 طن، القوة 3 كيلووات.
9 يضمن بناء الخزان الملحوم عالي القوة المتانة وعمر الخدمة الطويل.
10 شاشة لمس PLC اختيارية مع إمكانية الحصول على البيانات ووظيفة الطباعة المتاحة.

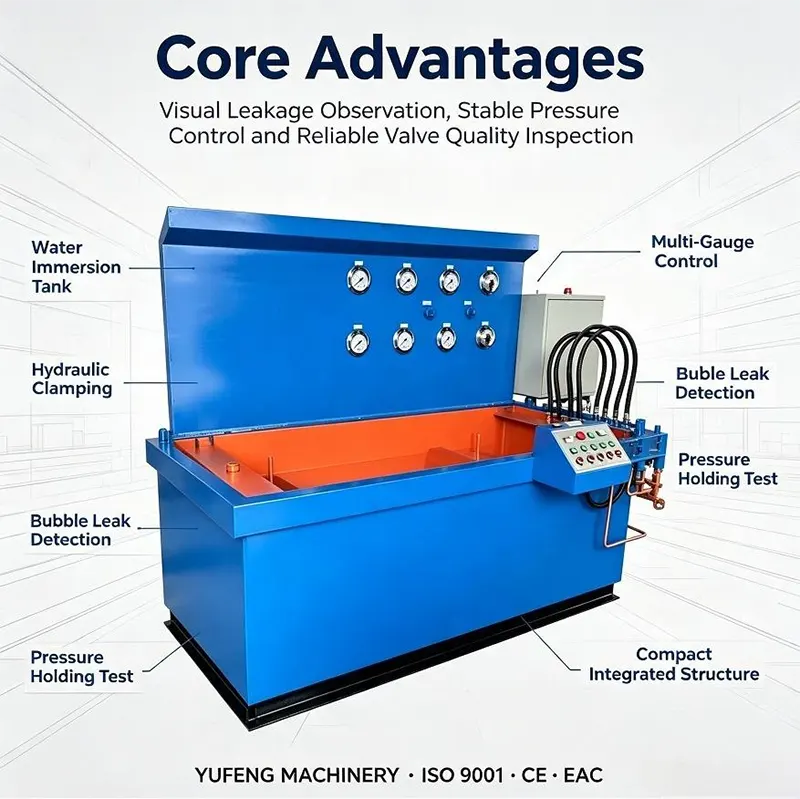

خزان غاطس متكامل ذو هيكل ملحوم مقاوم للتآكل عالي القوة.
يوفر الضغط المحوري الهيدروليكي ختمًا موثوقًا للوجه النهائي بأقل قوة خارجية.
يتيح الغمر الكامل اكتشاف تسرب الفقاعات بشكل مرئي للحصول على نتائج سريعة ودقيقة.
آلية رفع هيدروليكية لسهولة غمر الصمام وإزالته.
محطة ضخ هيدروليكية متكاملة ونظام تداول الوسائط.
تصميم مدمج مع بصمة صغيرة.
يدعم كلاً من وسائط الماء والغاز للاختبار الشامل.
يفي بمعايير GB/T 13927 وAPI 598.
شاشة لمس PLC اختيارية مع وظيفة الحصول على البيانات والطباعة.
خطوط إنتاج الصمامات لفحص الجودة النهائية.

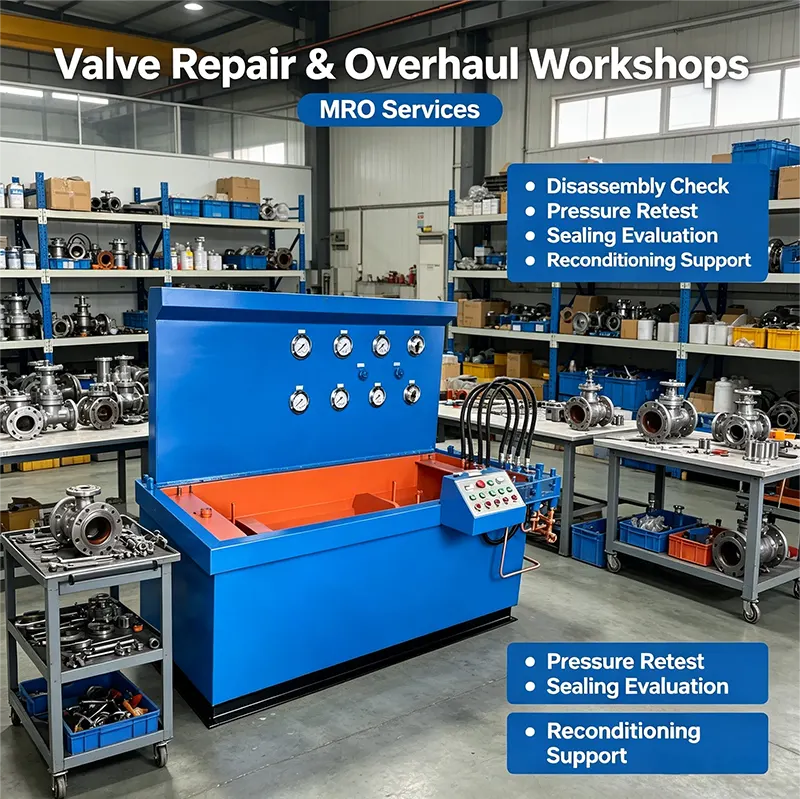

ورش إصلاح وتجديد الصمامات لخدمات MRO.
مختبرات فحص الجودة لاختبار الشهادات.
الشركات المصنعة لصمامات الغاز تتطلب الكشف عن تسرب الفقاعات.

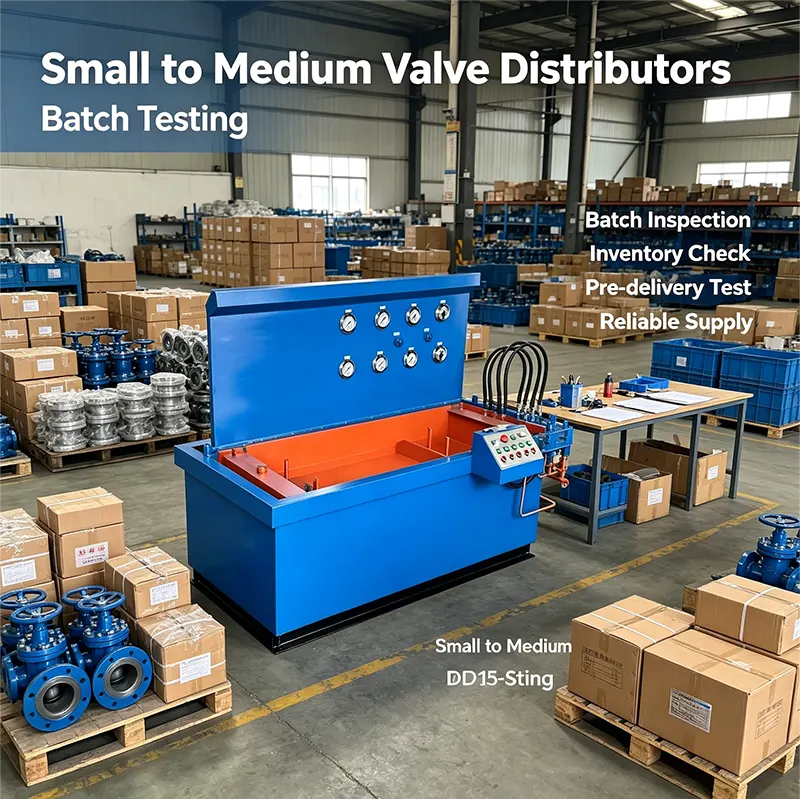

موزعو الصمامات الصغيرة والمتوسطة لاختبار الدفعات.
وكالات اختبار خارجية لإصدار شهادات الصمامات.
|

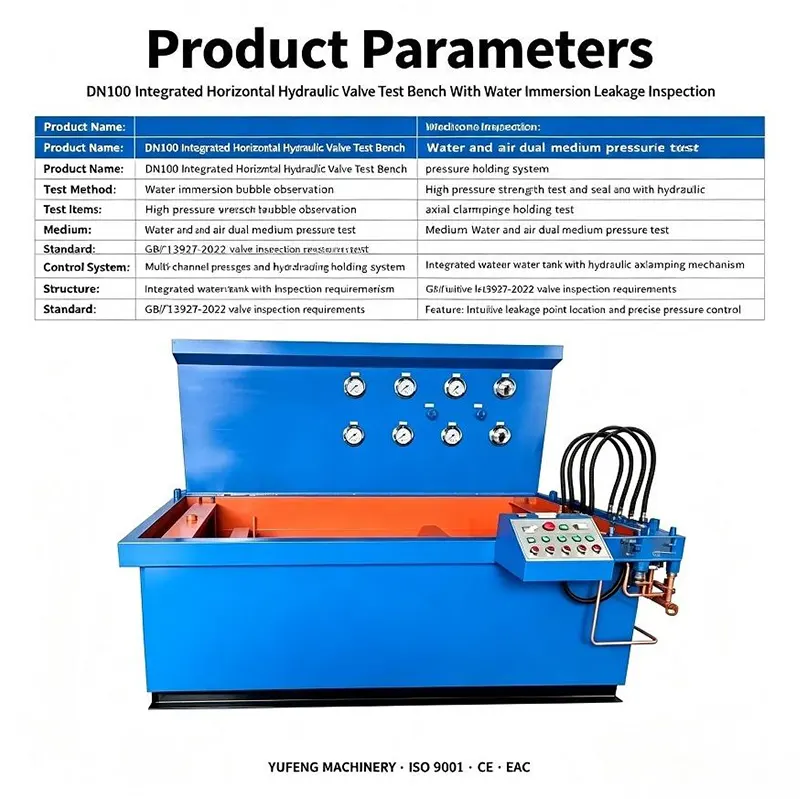

المعلمة |
مواصفة |
|
نموذج |
DN100 النوع الغاطس المتكامل |
|
نطاق قطر الاختبار |
DN15 إلى DN100 (1/2 بوصة إلى 4 بوصة) |
|
اتصالات الصمام |
ذات حواف، ملحومة، مترابطة |
|
أنواع الصمامات |
البوابة، الكرة الأرضية، الشيك، الكرة |
|
طريقة لقط |
الصحافة المحورية الهيدروليكية |
|
طريقة الختم |
ختم الوجه النهائي |
|
وسائل الاختبار |
الماء أو الغاز منخفض الضغط |
|
عناصر الاختبار |
1.5×اختبار غلاف PN، 1.1×اختبار ختم الماء PN، ضيق الهواء مع اكتشاف الفقاعات |
|
بناء الخزان |
قوة ملحومة عالية، مقاومة للتآكل |
|
آلية الرفع |
رافعة هيدروليكية للغمر |
|
أبعاد الماكينة (الطول×العرض×الارتفاع) |
2000×1600×1600 ملم |
|
وزن |
2000 كجم |
|
قوة |
3 كيلو واط |
|
المعايير |
غب / تي 13927، أبي 598 |
1 ما هو مقعد اختبار الصمام الغاطس؟
إنه نظام اختبار حيث يتم غمر الصمام المثبت بالكامل في خزان المياه. أثناء الاختبار الهوائي، تظهر التسريبات على شكل فقاعات مرئية، مما يجعل الكشف سريعًا ودقيقًا.
2 ما هي أحجام الصمامات التي يمكن لهذا الجهاز اختبارها؟
إنها تتعامل مع الصمامات ذات الحواف، الملحومة، والبوابات الملولبة، والكرة الأرضية، والفحص، والصمامات الكروية من DN15 إلى DN100، والتي تتراوح من 1/2 بوصة إلى 4 بوصة.
3 كيف تعمل المكبس المحوري الهيدروليكي؟
تقوم الأسطوانة الهيدروليكية بدفع لوحة الختم مباشرة على الوجه الطرفي للصمام، مما يوفر إحكامًا موثوقًا به مع الحد الأدنى من القوة الخارجية على جسم الصمام.
4 لماذا غمر الصمام في الماء؟
يتيح الغمر مراقبة الفقاعات البصرية بشكل مباشر. يمكنك أن ترى على الفور مكان التسرب بالضبط، وهو أسرع بكثير وأكثر موثوقية من طرق انخفاض الضغط.
5 مما يتكون الخزان؟
يتميز الخزان المتكامل ببنية ملحومة عالية القوة مع مقاومة قوية للتآكل، مما يضمن متانة طويلة الأمد حتى مع الاستخدام المستمر للمياه.
6 ما هي أبعاد الآلة ووزنها؟
أبعادها 2.0 في 1.6 في 1.6 متر، الوزن 2 طن، واستهلاك الطاقة 3 كيلووات.
7 ما هي وسائط الاختبار التي يدعمها؟
وهو يدعم الماء لاختبارات الغلاف الهيدروستاتيكي والختم، والهواء منخفض الضغط أو النيتروجين لاختبارات ضيق الهواء مع اكتشاف الفقاعات.
8 هل يظل الصمام مثبتًا أثناء الغمر؟
نعم، يظل الصمام مثبتًا بشكل آمن بواسطة الضغط المحوري الهيدروليكي طوال عملية الغمر والاختبار بأكملها.
9 ما هي المعايير التي تلبيها هذه الآلة؟
إنه يتوافق مع GB/T 13927 وAPI 598. ويمكن تكوين معايير دولية أخرى عند الطلب.
10 ما هي المعلومات التي تحتاجها للحصول على الاقتباس؟
يرجى تقديم نوع الصمام، والقطر بالاسم المميز أو البوصة، ومعدل الضغط بالـ PN أو الفئة، ونوع الاتصال، وأي ميزات اختيارية مثل PLC أو الحصول على البيانات.
