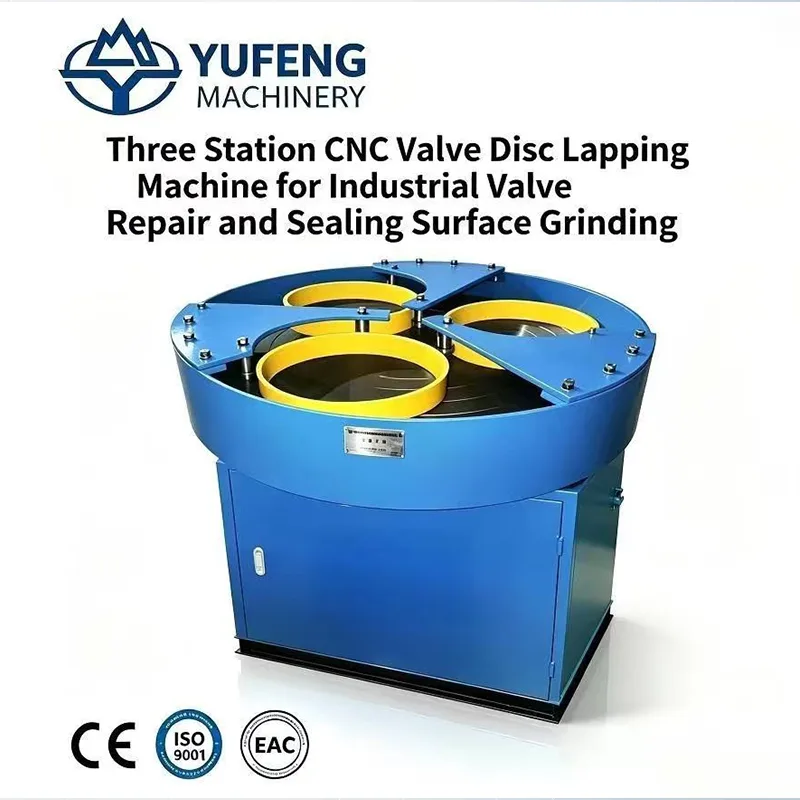

آلة اللف القرصية ذات الصمامات CNC ذات ثلاث محطات

تعتمد الآلة مبدأ الحركة التفاضلية الكوكبية حيث تدور لوحة اللف بينما تدور الحلقة المتحركة أيضًا، مما يحقق كلاً من الثورة والدوران لكفاءة اللف العالية وجودة السطح الممتازة. يوفر نظام التحكم CNC المتكامل المزود بمحرك متغير السرعة تحكمًا دقيقًا في السرعة وتشغيلًا مستقرًا لضمان جودة اللف المتسقة. يتم استخدامه على نطاق واسع في مصانع تصنيع الصمامات لمراقبة الجودة في المصنع، وورش إصلاح وصيانة الصمامات، وأقسام الصيانة الداخلية للمستخدم النهائي الصناعي.

إن آلة تغليف قرص الصمام CNC ذات الثلاث محطات عبارة عن حل تغليف عالي الدقة تم تصميمه خصيصًا لإغلاق معالجة الوجه لأقراص صمام البوابة، وأقراص الصمام الكروي، وأقراص صمام الفحص، ومكونات الصمامات المسطحة الأخرى، مما يوفر جودة سطح فائقة وتكرار متسق من خلال تكنولوجيا الحركة التفاضلية الكوكبية المتقدمة. وفيما يلي أهم مواصفاته وإمكانياته:

1. أنواع الصمامات المعالجة: مناسبة لإغلاق اللف الوجهي لأقراص صمام البوابة، وأقراص الصمام الكروي، وأقراص صمام الفحص، ومكونات الصمامات المسطحة الأخرى.

2. مبدأ اللف: آلية الحركة التفاضلية الكوكبية حيث تدور لوحة اللف (دورة) بينما تدور الحلقة المتحركة أيضًا (دوران). يوفر هذا التصميم ثنائي الحركة إزالة موحدة للمواد وتشطيبًا فائقًا للسطح مقارنة باللف التقليدي أحادي الحركة.

3. تكوين محطة العمل: ثلاث محطات تغليف تسمح بأوضاع تشغيل مرنة: يمكن إجراء الطحن الخشن، والطحن الناعم، والتلميع في وقت واحد على محطات مختلفة، أو يمكن معالجة ثلاث قطع عمل متطابقة بالتوازي لتحقيق أقصى إنتاجية.

4. وسائط اللف: متوافقة مع مركبات اللف المختلفة (200#، 400#، 600#، 800#، 2000#) لتلبية متطلبات تشطيب السطح المختلفة.

5. جودة سطح قابلة للتحقيق: في ظل خشونة السطح الأولية التي تبلغ Ra 6.3 على مادة HRC30-50، يمكن أن تصل خشونة السطح النهائية إلى Ra 0.4، مع نسبة تلامس وجه الختم لا تقل عن 80%.

6.التشغيل: يتم التحكم فيه بواسطة CNC مع تنظيم سرعة تحويل التردد، مما يتيح تعديل السرعة بدون خطوات من 0 إلى 45 دورة في الدقيقة للحصول على معلمات اللف المثالية وفقًا لمواد قطعة العمل والتشطيب المطلوب.

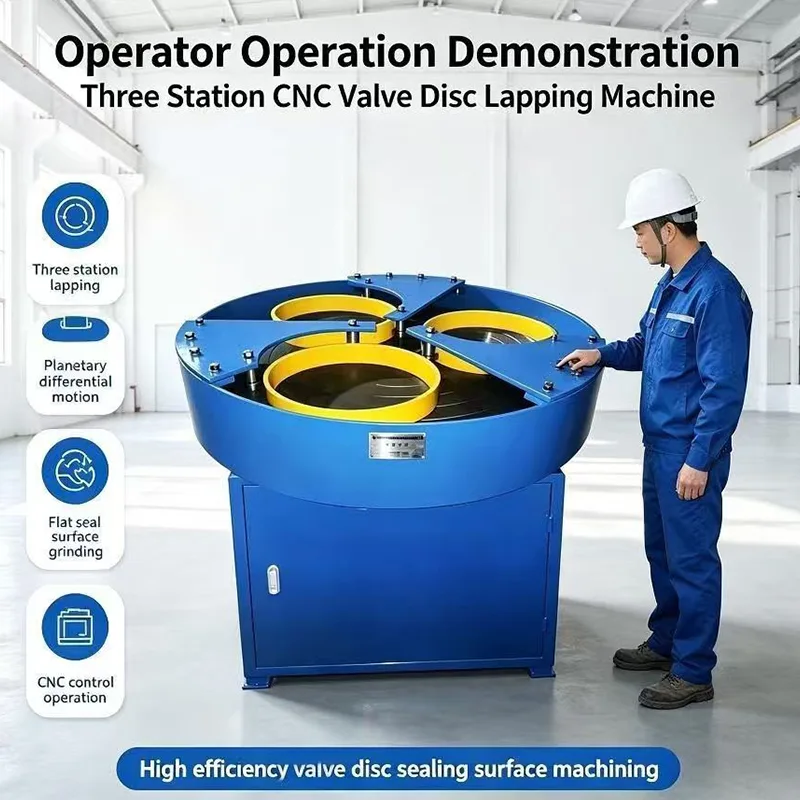

7. سهولة الاستخدام: عملية خفيفة الوزن ومرنة، وكثافة عمالة منخفضة، وكفاءة عالية مع مشغل واحد قادر على إدارة آلات متعددة في وقت واحد.

باختصار، تجمع آلة تغليف القرص ذات الصمامات CNC ذات الثلاث محطات بين تصميم إنتاج مرن ثلاثي المحطات مع تقنية الحركة التفاضلية الكوكبية، والتحكم الذكي باستخدام الحاسب الآلي، والبنية شديدة التحمل، والكفاءة العالية التي تزيد الإنتاجية بأكثر من عشر مرات مقارنة باللف اليدوي. إنه يحقق خشونة سطح تصل إلى Ra 0.4 مع نسبة تلامس وجه مانعة للتسرب ≥80%، مما يجعله خيارًا مثاليًا لمصنعي الصمامات، وورش الإصلاح والصيانة، ومحطات الطاقة، والصناعات الكيماوية والبتروكيماوية، والتعدين والمعادن، وورش MRO، والمستخدمين النهائيين الصناعيين الكبار، ووكالات الاختبار والإصلاح التابعة لجهات خارجية التي تتطلب تلبيس قرص الصمام عالي الجودة ومتسق وفعال.

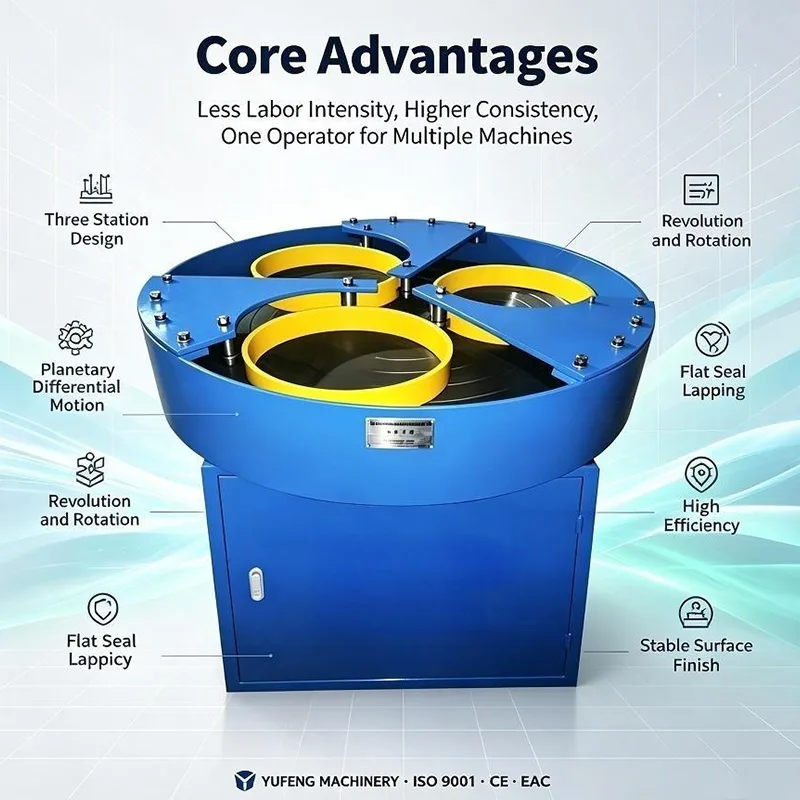

سمات

1. تصميم ثلاثي المحطات: ثلاث محطات تغليف مستقلة تدعم أوضاع الإنتاج المرنة: المعالجة المتسلسلة الخشنة/الناعمة/التلميع على قطعة عمل واحدة، أو المعالجة المتوازية لقطع العمل المتعددة لتحقيق أقصى قدر من الإنتاجية.

2. الحركة التفاضلية الكوكبية: تدور لوحة اللف بينما تدور الحلقة المتحركة، مما يوفر جودة اللف الفائقة مع خشونة السطح تصل إلى Ra 0.4 ونسبة تلامس الوجه الختم ≥80%.

3. التحكم الذكي باستخدام الحاسب الآلي: يتيح نظام CNC المتقدم مع محرك التردد المتغير تنظيمًا دقيقًا للسرعة من 0 إلى 45 دورة في الدقيقة، والتحكم التلقائي في العملية، ونتائج متكررة متسقة.

4. البناء الثقيل: تصميم إطار قوي يضمن الاستقرار والدقة على المدى الطويل. مجهزة بألواح اللف المصنوعة من السبائك عالية الصلابة ذات القطر الكبير لمعالجة مواصفات قرص الصمام المختلفة.

5. الكفاءة العالية: بالمقارنة مع التصفيح اليدوي، يتم زيادة الإنتاجية بأكثر من عشر مرات، مما يقلل بشكل كبير من تكاليف العمالة ومدة الإنتاج.

6. تطبيق متعدد الاستخدامات: مناسب لأسطح الختم المسطحة لصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفحص، وأقراص الصمامات الصناعية الأخرى عبر مجموعة واسعة من الأقطار.

7. صيانة منخفضة: هيكل بسيط مع مكونات موثوقة يضمن سهولة الصيانة وعمر الخدمة الطويل.

الطلبات المقدمة إلى: مصنعي الصمامات، وورش الإصلاح والصيانة، ومحطات الطاقة، والصناعات الكيماوية والبتروكيماوية، والتعدين والمعادن، وورش MRO، والمستخدمين النهائيين الصناعيين الكبار، ووكالات الاختبار والإصلاح التابعة لجهات خارجية.

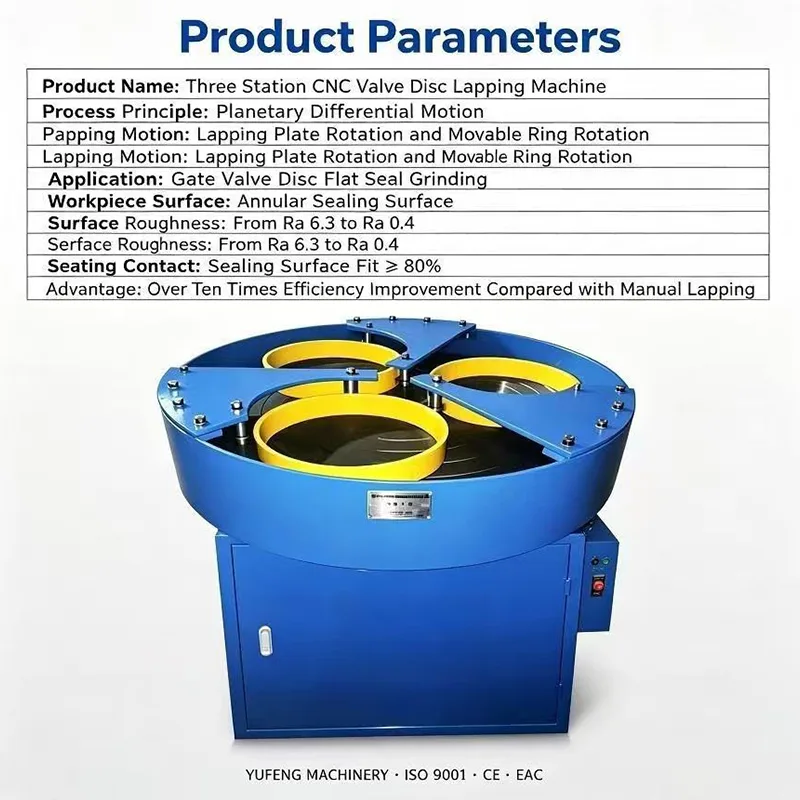

جدول المواصفات الفنية

التعليمات

1. هل أنت شركة تجارية أو شركة مصنعة؟

نحن مصنع Wenzhou Yufeng Valve Machinery، وهو مصنع مباشر متخصص في البحث والتطوير وإنتاج معدات اختبار الصمامات واللف، بما في ذلك آلة اللف CNC ذات ثلاث محطات.

2. ما هو موك الخاص بك لآلة اللف هذه؟

موك لدينا هو مجموعة واحدة فقط. نحن نرحب بالطلبات التجريبية الصغيرة وكذلك المشتريات بالجملة لمشاريع B2B الكبيرة.

3. ما هي شهادات الجودة التي تمتلكها آلات اللف الخاصة بك؟

يتم تصنيع معداتنا تحت رقابة صارمة على الجودة وتتوافق مع المعايير الصناعية الدولية. يمكن توفير شهادات CE وISO وغيرها عند الطلب.

4. ما هو مبدأ الحركة التفاضلية الكوكبية ولماذا هو أفضل؟

تدور لوحة اللف (الدوران) بينما تدور الحلقة المتحركة أيضًا (الدوران). يوفر هذا التصميم ثنائي الحركة إزالة موحدة للمواد وتشطيبًا فائقًا للسطح مقارنةً باللف التقليدي أحادي الحركة، مما يحقق خشونة السطح حتى Ra 0.4 مع نسبة تلامس وجه مانعة للتسرب ≥80%.

5. ما هي جودة السطح التي يمكن أن يحققها هذا الجهاز؟

في ظل خشونة السطح الأولية التي تبلغ Ra 6.3 على مادة HRC30-50، يمكن أن تصل خشونة السطح النهائية إلى Ra 0.4، مع نسبة تلامس وجه الختم لا تقل عن 80%، مما يضمن أداء إغلاق ممتاز لأقراص الصمام.

6. هل تدعم خدمات OEM / ODM المخصصة لآلة اللف هذه؟

نعم، نحن نقدم حلولاً مخصصة. يمكننا تخصيص نطاق قطر اللف (ما بعد DN50-DN250)، وأحجام لوحة اللف، ونطاق سرعة المغزل، وتكوينات نظام التحكم بناءً على أنواع أقراص الصمامات المحددة ومتطلبات الإنتاج.

7. كم عدد المشغلين المطلوبين لتشغيل هذا الجهاز؟

يمكن لمشغل واحد إدارة عدة آلات في وقت واحد بفضل تصميم التشغيل المرن وخفيف الوزن، مما يقلل بشكل كبير من تكاليف العمالة مقارنة بالتصفيح اليدوي.

8.ما هي المهلة القياسية لآلة اللف هذه؟

بالنسبة للتكوينات القياسية، تكون المهلة عادةً من 21 إلى 30 يومًا. قد تستغرق النماذج المخصصة من 30 إلى 35 يومًا حسب مدى تعقيد التصميم.

9. ما هي شروط الدفع التي تقبلها عادة؟

نحن عادة نقبل T/T مع إيداع 30% ورصيد 70% قبل الشحن. خطاب الاعتماد في الأفق مقبول أيضًا لطلبات الشركات الكبيرة.

10. ما هي المعلومات التي يجب علي تقديمها للحصول على عرض أسعار دقيق بسرعة؟

يرجى مشاركة تفاصيل قرص الصمام الخاص بك: نوع الصمام (بوابة، كرة أرضية، أو فحص)، نطاق قطر القرص (DN)، حالة السطح الأولية، تشطيب السطح المطلوب، صلابة المواد (HRC)، ومتطلبات حجم الإنتاج. سيقوم مهندسونا بإرسال عرض فني وعروض أسعار مخصصة خلال 24 ساعة.
