يدعم الماء عالي الضغط والغاز منخفض الضغط كوسائط اختبار. ويغطي قطر الاختبار من 6 إلى 24. مزود بنظام ذكي للتحكم في الضغط الرقمي مع الحصول على البيانات وعرضها. يسمح الختم الدائري للوجه بين الصمام واللوحة العمياء بالفحص البصري المباشر للتسرب. يستخدم على نطاق واسع في مصانع تصنيع الصمامات لورش مراقبة الجودة والإصلاح الصادرة من المصنع.

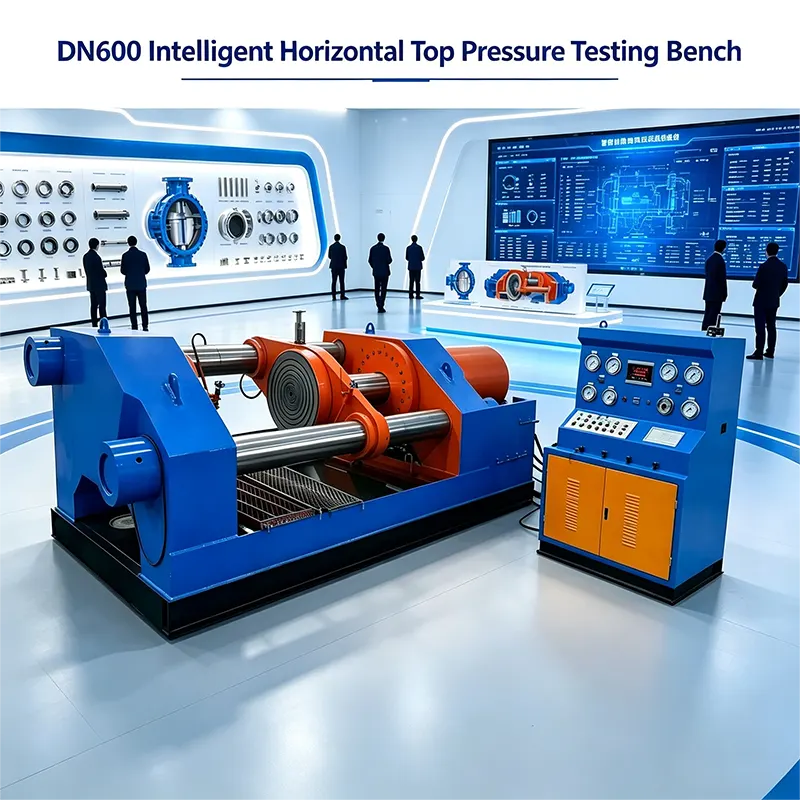

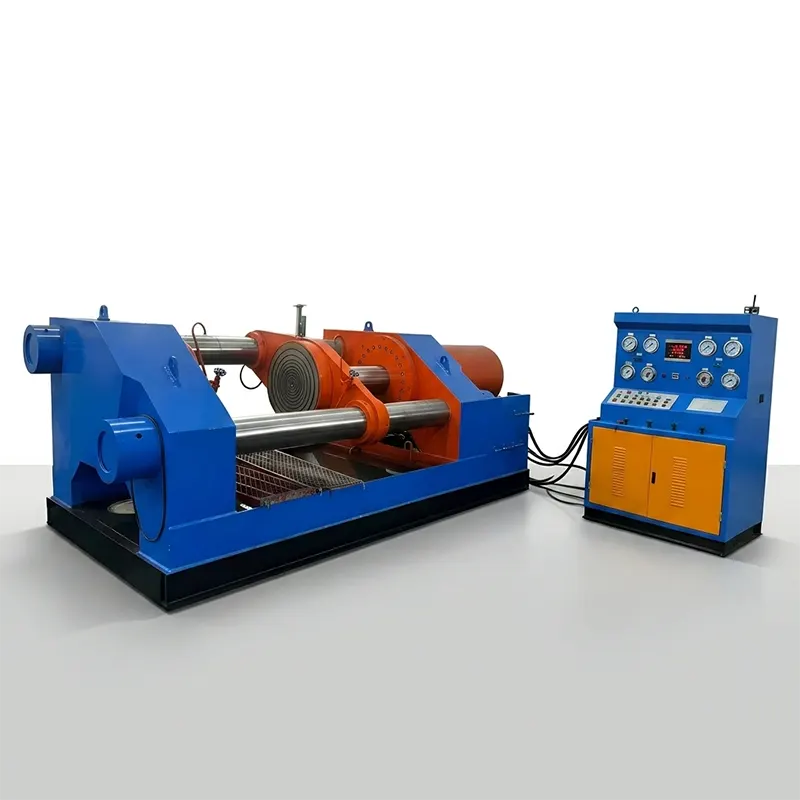

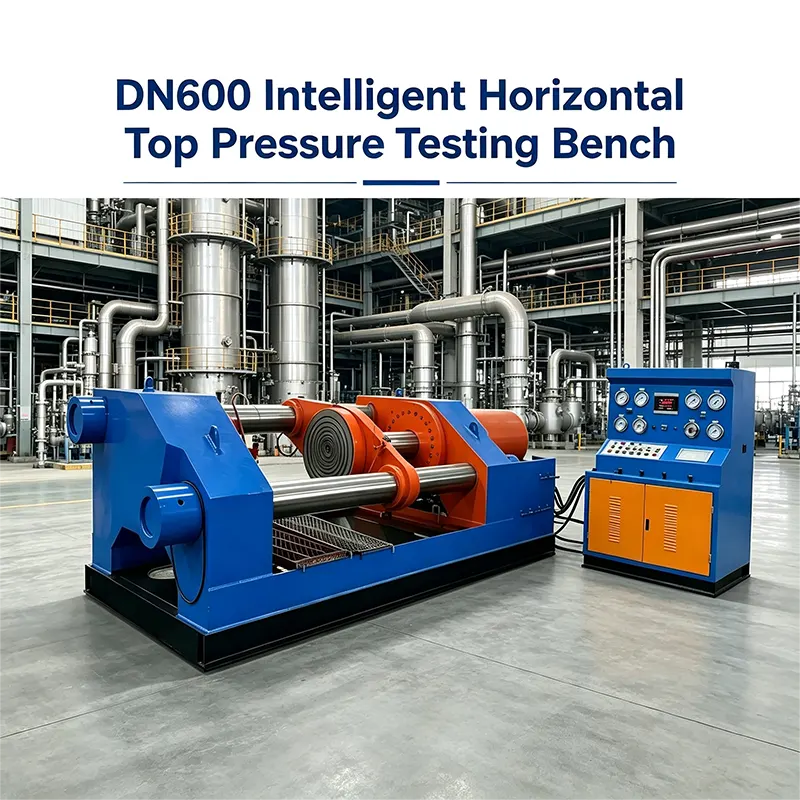

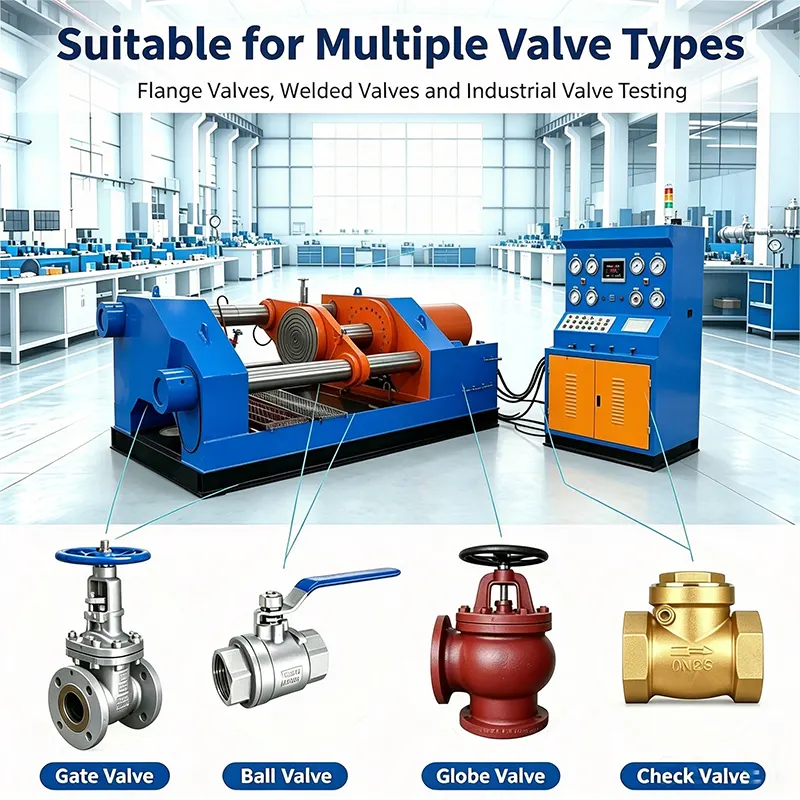

1.محطة اختبار الضغط العلوي الأفقي الذكي DN600 مناسبة للتوصيلات الطرفية ذات الحواف والملحومة بما في ذلك صمامات البوابة، والصمامات الأرضية، وصمامات الفحص، والصمامات الكروية، وصمامات التوصيل، والصمامات الصناعية الأخرى.
2. طريقة التثبيت: الضغط العلوي للأسطوانة الهيدروليكية يدفع مباشرة لوحة الختم للضغط على وجه نهاية الصمام، مما يحقق ختم وجه النهاية المحوري بأقل قوة خارجية على جسم الصمام.
3. الختم بين الصمام واللوحة العمياء: الختم الدائري للوجه النهائي، مما يسمح بالفحص البصري المباشر لنقاط التسرب من أجل التقييم السريع لسلامة الختم.
4. محطة اختبار الضغط العلوي الأفقي الذكي DN600 تدعم وسائط الاختبار بما في ذلك الماء لقوة القشرة واختبارات الختم ذات الضغط العالي، والغاز منخفض الضغط (الهواء أو النيتروجين) لاختبارات ضيق الهواء.
5. عناصر الاختبار المكتملة: اختبار قوة القشرة، واختبار ختم الماء عالي الضغط، واختبار ضيق الهواء منخفض الضغط.
6. نطاق قطر الاختبار: من 6 بوصات إلى 24 بوصة)، راجع جدول نطاق اختبار الضغط للحصول على التفاصيل.

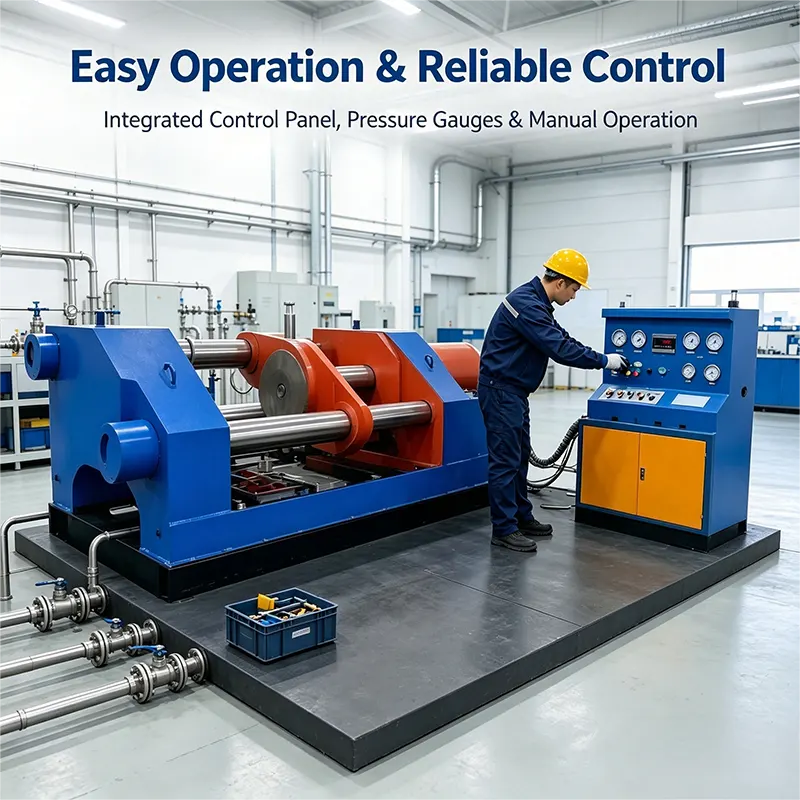

7. نظام التحكم الذكي: مجهز بشاشة عرض الضغط الرقمي، والحصول على البيانات، ومراقبة منحنى الضغط في الوقت الحقيقي.
8. ختم الوجه النهائي: يضمن الختم الدائري بين وجه نهاية الصمام واللوحة العمياء الختم الموثوق به أثناء الاختبار.
9. الميزة الأساسية: التحكم الذكي مع الحصول على البيانات يوفر اختبارًا دقيقًا وحفظ السجلات لإدارة الجودة.
1. نظام الضغط العلوي للأسطوانة الهيدروليكية يوفر ختمًا محوريًا موثوقًا
2. يضمن الختم الدائري للوجه النهائي اختبارًا خاليًا من التسرب
3. التحكم الذكي في الضغط الرقمي مع الحصول على البيانات وعرضها في الوقت الحقيقي
4. يدعم وسائط اختبار المياه والغاز على حد سواء لقدرة الاختبار الشاملة
5. نطاق اختبار واسع قابل للتعديل يغطي DN150 إلى DN600 (6 ″ إلى 24 ″)
6. مقاييس ضغط عالية الدقة لمراقبة الضغط بدقة
7. نظام التحكم بالضغط الكهربائي يضمن صيانة الضغط لفترة طويلة
8. متوافق مع معايير الاختبار الدولية GB/T 13927 وAPI 598
9. الحد الأدنى من القوة الخارجية على جسم الصمام أثناء الاختبار
10. نظام طباعة التقارير الاختياري لتوثيق الجودة
الصناعات الكيماوية والبتروكيماوية، مصنعو الصمامات لاختبار قبول المصنع (FAT)، ورش إصلاح وصيانة لتجديد الصمامات (MRO)، وكالات الاختبار والإصلاح التابعة لطرف ثالث
|
المعلمة |
مواصفة |
|
نموذج |
H600 الثقيلة |
|
نطاق قطر الاختبار |
DN150 إلى DN600 (6 بوصة إلى 24 بوصة) |
|
اتصالات الصمام |
ذات حواف، ملحومة |
|
تم اختبار أنواع الصمامات |
صمامات البوابة، والصمامات الأرضية، وصمامات الفحص، والصمامات الكروية، والصمامات الصناعية الأخرى |
|
طريقة لقط |
الختم المحوري للضغط العلوي للأسطوانة الهيدروليكية |
|
طريقة الختم |
نهاية الوجه O- الدائري الختم |
|
وسائل الاختبار |
الماء أو الغاز منخفض الضغط |
|
عناصر الاختبار |
اختبار قوة القشرة، اختبار ختم الماء عالي الضغط، اختبار ضيق الهواء منخفض الضغط |
|
نظام التحكم |
التحكم الذكي في الضغط الرقمي مع الحصول على البيانات |
|
عرض الضغط |
شاشة عرض الضغط الرقمية مع مراقبة المنحنيات في الوقت الحقيقي |
|
المعايير المعمول بها |
غب / تي 13927، أبي 598 |
|
القطر الاسمي |
بوصة تعادل |
نطاق الضغط الاسمي (بار) |
نطاق ضغط الاختبار (بار) |
|
DN150 |
6″ |
PN160-PN240 |
PN160-PN640 |
|
DN200 |
8″ |
PN100-PN240 |
PN100-PN640 |
|
DN250 |
10″ |
PN64-PN240 |
PN64-PN640 |
|
DN300 |
12″ |
بي إن 40 – بي إن 240 |
بي إن 40 – بي إن 640 |
|
DN350 |
14″ |
PN25-PN250 |
PN25-PN375 |
|
DN400 |
16″ |
PN25-PN200 |
PN25-PN300 |
|
DN450 |
18″ |
PN25-PN160 |
PN25-PN240 |
|
DN500 |
20″ |
PN25 – PN100 |
PN25-PN150 |
|
DN600 |
24″ |
PN25 – PN100 |
PN25-PN150 |
1. هل أنت شركة تجارية أو مصنعة؟
نحن Wenzhou Yufeng Valve Machinery Manufacturer، مصنع مباشر حاصل على شهادات ISO 9001 وCE، متخصصون في معدات اختبار الصمامات.
2. ما هو موك الخاص بك لمحطة الاختبار هذه؟
موك هو مجموعة واحدة فقط. نحن نرحب بأوامر المحاكمة الصغيرة وكذلك المشتريات بالجملة.
3. ما هي شهادات الجودة التي تمتلكها منتجاتك؟
يتم تصنيع معداتنا تحت رقابة صارمة على الجودة. شهادات ISO 9001 و CE متاحة عند الطلب.
4. ما هي معايير الاختبار التي يتوافق معها هذا الجهاز؟
إنه يتوافق مع GB/T 13927 وAPI 598. ويمكنه أيضًا تلبية API 6D وMSS SP 70 إذا لزم الأمر.
5. ما هو الحد الأقصى لضغط الاختبار لكل قطر؟
وفقا لجدول الضغط لدينا:
DN150 إلى DN300 (6 ″ إلى 12 ″): اختبار الضغط حتى 640 بار (64.0 ميجا باسكال).
DN350 (14 بوصة): ما يصل إلى 375 بار (37.5 ميجا باسكال).
DN400 (16 بوصة): ما يصل إلى 300 بار (30.0 ميجا باسكال).
DN450 (18 بوصة): ما يصل إلى 240 بار (24.0 ميجا باسكال).
DN500 إلى DN600 (20 بوصة إلى 24 بوصة): ما يصل إلى 150 بار (15.0 ميجا باسكال).
تعتمد جميع القيم على معدل الضغط الخاص بالصمام.
6. ما هي طريقة الختم المستخدمة؟
نهاية الوجه الدائري الختم بين الصمام واللوحة العمياء. وهذا يسمح بالفحص البصري المباشر لأي تسرب أثناء الاختبار.
7. ما هي أنواع الصمامات التي يمكن اختبارها؟
صمامات البوابة ذات الحواف والملحومة، والصمامات الكروية، وصمامات الفحص، والصمامات الكروية، وغيرها من الصمامات الصناعية المماثلة.
8. هل لديها تحكم ذكي والحصول على البيانات؟
نعم. ويتميز بنظام ذكي للتحكم في الضغط الرقمي مع عرض منحنى الضغط في الوقت الحقيقي، والحصول على البيانات، وطباعة التقارير الاختيارية لتتبع الجودة.
9. هل تدعم تخصيص OEM/ODM ؟
نعم. يمكننا تخصيص نطاق قطر الاختبار، والشوط، ونطاق الضغط، ونظام التحكم وفقًا لأنواع الصمامات المحددة ومتطلبات الاختبار.
10.ما هي المعلومات التي يجب أن أقدمها للحصول على عرض أسعار سريع؟
من فضلك أخبرنا: نوع الصمام، القطر (DN أو بوصة)، الضغط الاسمي (PN أو الفئة)، نوع الاتصال (ذات حواف أو ملحومة)، وضغط الاختبار المتوقع. أخبرنا أيضًا إذا كنت بحاجة إلى نظام الحصول على البيانات أو أي ميزات خاصة.
