توفر شاشة اللمس PLC عرض منحنى الضغط، وتسجيل البيانات، وطباعة التقارير. هذا المقعد مناسب للصمامات ذات الحواف، والملحومة، والملولبة، ويغطي قوة الغلاف، وختم الماء عالي الضغط، واختبارات ضيق الهواء منخفض الضغط. يتم استخدامه على نطاق واسع لمصنع الصمامات FAT وورشة الإصلاح IQC.

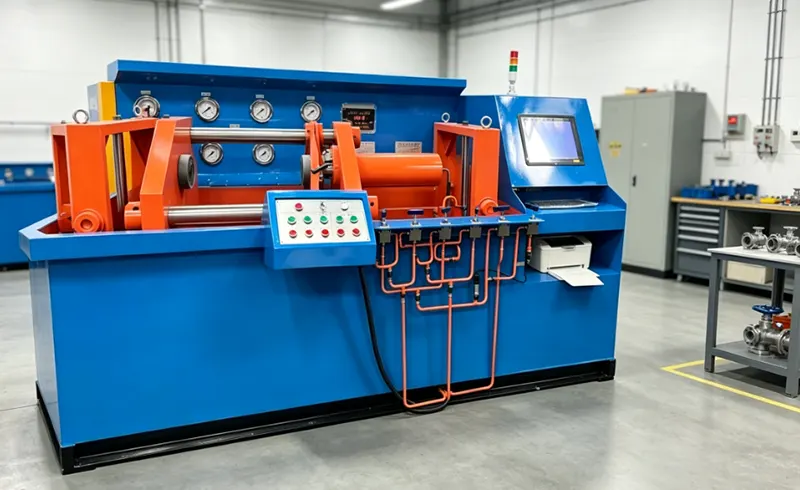

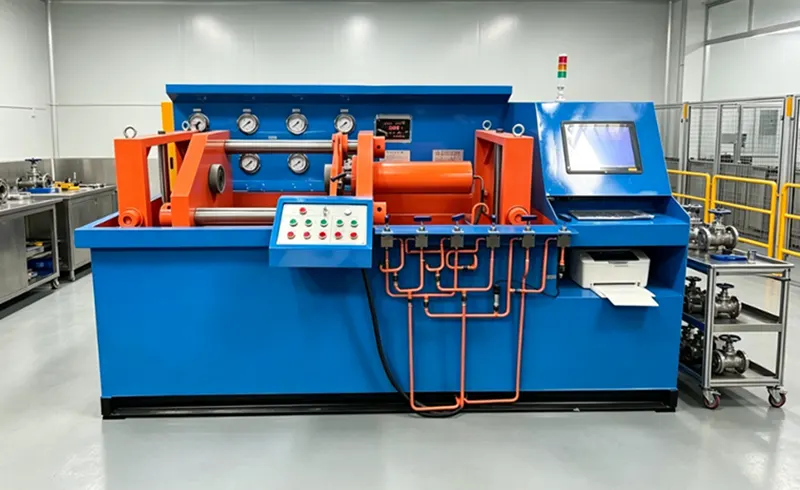

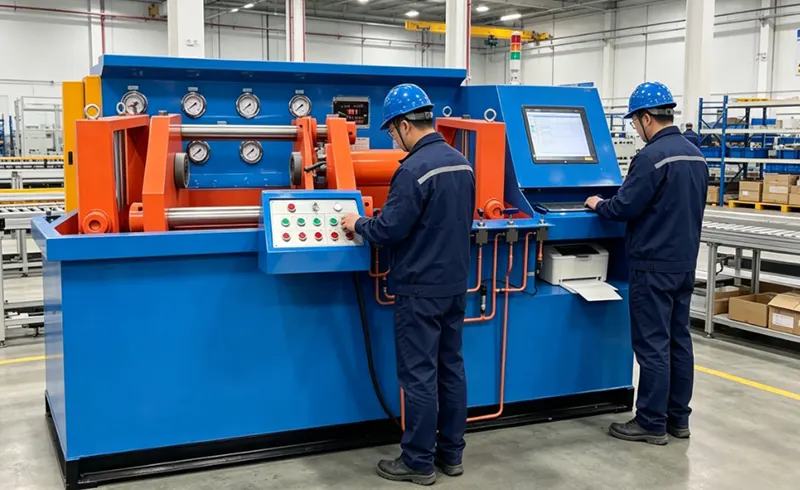

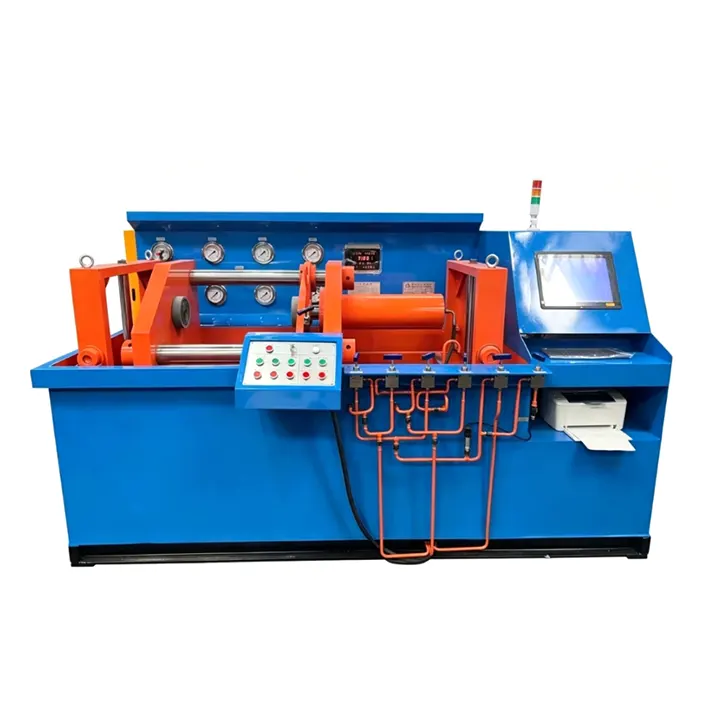

تم تصميم منضدة اختبار صمام الضغط الهيدروليكي الأفقي الأوتوماتيكي باستخدام الحاسب الآلي للتعامل مع صمامات البوابة والكرة والكرة الأرضية والفحص والتوصيل مع وصلات ذات حواف أو ملحومة بعقب أو ملولبة في منصة واحدة آلية.、
يتميز نظام الضغط بطاولة يسرى ثابتة وطاولة يمينية تتحرك أفقيًا يتم تشغيلها بواسطة أسطوانة، مما يوفر قوة قابلة للتعديل بشكل لا نهائي. توفر الحلقات الدائرية أو الحشيات المسطحة ذات الوجه النهائي الختم، مما يتيح فحص التسرب البصري المباشر أثناء التشغيل. تشمل وسائط الاختبار الماء عالي الضغط مع مانع الصدأ أو الغاز منخفض الضغط عند 4 إلى 7 بار (الهواء أو النيتروجين). تجري الآلة ثلاثة اختبارات أساسية: قوة الغلاف عند 1.5 مرة PN، وختم الماء عالي الضغط عند 1.1 مرة PN، وضيق الهواء عند 4 إلى 7 بار. يمتد نطاق القطر من DN50 إلى DN400، مع تصنيف تفصيلي وفقًا لجدول الضغط. تحتوي الأسطوانة العلوية مزدوجة الفعل على تجويف يبلغ 280 ملم وشوط يبلغ 600 ملم.
ألواح الختم قابلة للتبديل وقابلة للتكيف من 180 إلى 800 ملم. الحد الأقصى للفتحة بين الطاولات هو 1200 مم لاستيعاب أطوال مختلفة وجهاً لوجه، وتصل قوة التثبيت إلى 120 طنًا عند ضغط نظام 31.5 ميجا باسكال. يحافظ الخزان المدمج بسعة 500 لتر مع الفلتر وزجاج الرؤية على الدورة الدموية النظيفة. تشتمل الميزات الإضافية على تصميم متكامل موفر للمساحة، والضغط المحوري الأفقي الذي يزيل التشويه، ونظام المضخة المزدوجة للتعبئة السريعة وتراكم الضغط الدقيق دون تجاوز، وأتمتة شاشة اللمس PLC التي تغطي دورات التعبئة والتهوية والضغط والإمساك والتحرير. توفر إدارة البيانات منحنيات الضغط في الوقت الفعلي والتخزين المدمج وتصدير USB وطباعة التقارير الاختيارية. يتم ضمان السلامة من خلال تخفيف الضغط الزائد، ومفاتيح الحد، والتوقف في حالات الطوارئ.
في الختام، يوفر منضدة اختبار صمام الضغط الهيدروليكي الأفقي الأوتوماتيكي CNC الأتمتة والدقة والموثوقية لمصنعي الصمامات وشبكات التدفئة المركزية وعمليات النفط والغاز والتعدين والتعدين وورش MRO وIQC للمستخدم النهائي الصناعي الكبير وهيئات اختبار الطرف الثالث التي تتطلب اختبار صمامات متسق وعالي الجودة.
تصميم مدمج مدمج يوفر مساحة الأرضية ويسهل تحريكه
الضغط المحوري الأفقي يعطي قوة موحدة بدون أي تشويه جانبي
يسمح نظام المضخة المزدوجة بملء سريع وزيادة الضغط بدقة دون تجاوز الحد
تعمل شاشة اللمس PLC على تمكين الأتمتة الكاملة من التعبئة إلى التنفيس للضغط من أجل الإمساك بالتحرير
تتضمن إدارة البيانات منحنى الضغط في الوقت الفعلي والتخزين الداخلي وتصدير USB وطابعة التقارير الاختيارية
تشتمل ميزات الأمان على تخفيف الضغط الزائد ومفاتيح الحد والتوقف في حالات الطوارئ
طلبات الحصول على: FAT في الشركات المصنعة للصمامات، وشبكات التدفئة المناطقية، وصناعة النفط والغاز، والتعدين والمعادن، وورش MRO، وIQC في المستخدمين النهائيين الصناعيين الكبار، ووكالات اختبار الطرف الثالث
|
المعلمة |
مواصفة |
|
نطاق قطر الاختبار |
DN50 – DN400 |
|
أنواع الصمامات القابلة للتطبيق |
صمامات البوابة، أو الكرة، أو الكرة الأرضية، أو صمامات الفحص، أو التوصيل ذات الأطراف ذات الحواف أو الملحومة بعقب أو الملولبة |
|
طريقة الضغط |
الجدول الأيسر ثابت. الطاولة اليمنى قابلة للتحريك أفقيًا بواسطة الأسطوانة، وقوة قابلة للتعديل بشكل لا نهائي |
|
اسطوانة الضغط العلوي |
مزدوج المفعول، التجويف 280 مم، الشوط 600 مم |
|
قطر لوحة الختم |
قابلة للتكيف من 180 ملم إلى 800 ملم وقابلة للتبديل |
|
الحد الأقصى للفتح بين الجداول |
1200 مم (لاستيعاب أطوال مختلفة وجهاً لوجه) |
|
أقصى قوة لقط |
120 طن عند ضغط النظام 31.5 ميجا باسكال |
|
وسائل الاختبار |
ماء عالي الضغط (مع مانع للصدأ) أو غاز منخفض الضغط (هواء أو نيتروجين، 4-7 بار) |
|
عناصر الاختبار |
1.5 × اختبار قوة القشرة PN؛ 1.1 × اختبار ختم الماء عالي الضغط PN؛ اختبار ضيق الهواء 4-7 بار |
|
خزان مياه مدمج |
سعة 500 لتر، مع فلتر وزجاج رؤية |
|
نظام التحكم |
شاشة تعمل باللمس PLC مع عرض منحنى الضغط، وتسجيل البيانات، وتصدير USB، وطباعة التقارير الاختيارية |
|
ميزات السلامة |
صمام تخفيف الضغط الزائد، مفاتيح الحد، زر التوقف في حالات الطوارئ |
|
الامتثال للمعايير |
يلبي GB/T 13927 وAPI 598 |
1. هل أنت شركة تجارية أو شركة مصنعة؟
نحن مصنع مباشر متخصص في البحث والتطوير وإنتاج مناضد اختبار الصمامات الصناعية، بما في ذلك النموذج الأوتوماتيكي CNC.
2.ما هو موك الخاص بك؟
موك لدينا هو مجموعة واحدة فقط. نحن نرحب بكل من الطلبات التجريبية والمشتريات بالجملة للمشاريع الكبيرة.
3. ما هي شهادات الجودة التي تمتلكها مقاعد الاختبار الخاصة بك؟
يتم تصنيع معداتنا تحت رقابة صارمة على الجودة وتتوافق مع المعايير المعترف بها دوليًا مثل GB/T 13927 وAPI 598. ويمكن توفير شهادات مثل CE وISO وGOST عند الطلب.
4. هل يمكنك تخصيص ضغط الاختبار أو أبعاد التثبيت أو نظام التحكم؟
نعم، نحن نقدم التخصيص الكامل OEM/ODM. يمكننا ضبط الحد الأقصى لضغط الاختبار، وفتح الطاولة، وأحجام لوحة الختم، وحتى برنامج PLC ليناسب أنواع الصمامات المحددة ومتطلبات الاختبار.
5.ما هي المهلة القياسية لمقعد اختبار CNC هذا؟
بالنسبة للتكوينات القياسية، تكون المهلة الزمنية عادةً 21 إلى 30 يومًا. قد تستغرق النماذج المخصصة من 30 إلى 35 يومًا حسب التعقيد.
6. ما هي شروط الدفع التي تقبلونها؟
نحن عادة نقبل T/T مع إيداع 30% ورصيد 70% قبل الشحن. خطاب الاعتماد في الأفق مقبول أيضًا للطلبات الأكبر.
7. كيف تقوم بتعبئة المعدات للشحن الدولي؟
نحن نستخدم علب خشبية قوية وفقًا لمعايير التصدير مع غلاف داخلي مقاوم للرطوبة لضمان وصول الماكينة سليمة، سواء تم شحنها عن طريق البحر أو السكك الحديدية.
8. كيف نقوم بتثبيت وتشغيل المقعد بعد استلامه؟
يتم تسليم أجهزتنا مجمعة بالكامل تقريبًا. نحن نقدم أدلة تشغيل مفصلة ودروس فيديو. فريقنا الفني متاح أيضًا عبر الإنترنت للتوجيه عن بعد.
9. ما هي سياسة الضمان الخاصة بك؟
نحن نقدم ضمانًا لمدة 24 شهرًا من تاريخ التسليم. بعد الضمان، نقدم الدعم الفني مدى الحياة ونوفر قطع الغيار بسعر التكلفة.
10. ما هي المعلومات التي يجب علي تقديمها للحصول على عرض أسعار دقيق بسرعة؟
يرجى مشاركة نوع الصمام الخاص بك، ونطاق الحجم (DN)، والحد الأقصى لضغط الاختبار (PN)، ونهايات الاتصال، وأي متطلبات خاصة. سيرسل مهندسونا اقتراحًا مخصصًا خلال 24 ساعة.
